Средние башни. Средние башни по конструкции такие же, как и башни легкого танка БТ-5, за исключением отсутствующей кормовой ниши и измененного электрооборудования. В крыше башни имеется прямоугольный люк, закрытый двумя откидными крышками, и круглое отверстие для перископического прицела. В правой стенке башни – круглое отверстие для стрельбы из личного оружия, а выше его – смотровая щель с триплексом. В лобовом листе корпуса прорезана прямоугольная амбразура для спаренной установки пушки и пулемета.
В башне находятся подвесные сиденья двух членов экипажа – наводчика и заряжающего, а кроме того – боеукладки пушечных выстрелов и пулеметных магазинов, ящики для запасных стекол триплекс и распределительный щиток. Башня оборудована ручным поворотным механизмом. Полная масса цилиндрической башни – 630 кг.
На танках выпуска 1939 года устанавливались башни конической формы с одним люком.

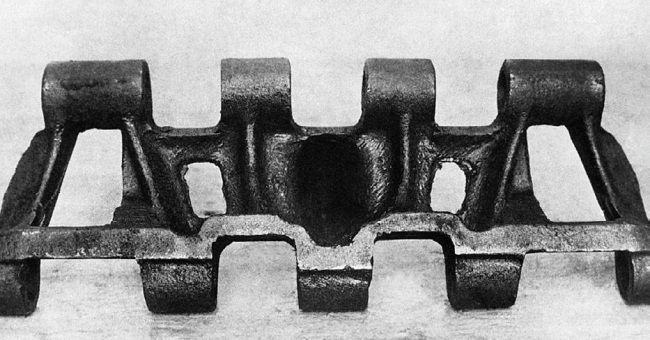

Трак гусеничной цепи танка Т-35, вид с внешней стороны.

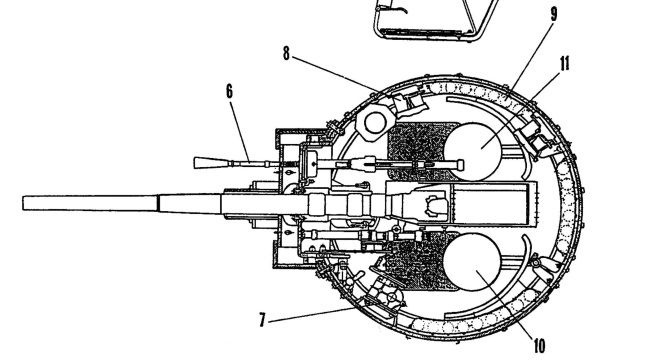

Схема устройства средней башни (из «руководства по обслуживанию танка Т-35» 1936 года): 1 – 45-мм пушка 20К, 2 – перископический прицел ПТ-1, 3 – телескопический прицел ТОП, 4 – ограждение пушки, 5 – педаль спуска, 6 – 7,62-мм пулемет ДТ, 7 – поворотный механизм башни, 8 – смотровой прибор «Триплекс», 9 – укладка 45-мм выстрелов, 10 – сиденье наводчика, 11 – сиденье заряжающего.
Схема устройства большой башни (из «руководства по обслуживанию танка Т-35» 1936 года): 1 – 76,2-мм пушка КТ-28, 2 – перископический прицел ПТ-1, 3 – телескопический прицел ТОП, 4 – ограждение пушки, 5 – укладка пулеметных магазинов, 6 – 76,2-мм выстрелы, 7 – 7,62-мм пулемет ДТ, 8 – смотровые приборы «Триплекс», 9 – поворотный механизм башни, 10 – сиденье наводчика, 11 – сиденье командира, 12 – походное сиденье радиста, 13 – боевое сиденье радиста, 14 – щель для бугельной установки пулемета ДТ, 15 – кронштейн подвесного пола.
Малые башни. Малые башни конструктивно идентичны малым башням среднего танка Т-28. В крыше башни имеется люк с откидной крышкой, а в боковых стенках – смотровые щели и отверстия для стрельбы из револьвера.
Под малой башней на днище танка установлено регулируемое по высоте сиденье, стеллажи для пулеметных магазинов и запасной пулемет, уложенный в специальном ящике. Поворот башни осуществлялся при помощи ручного поворотного механизма. Полная масса башни – 366 кг.

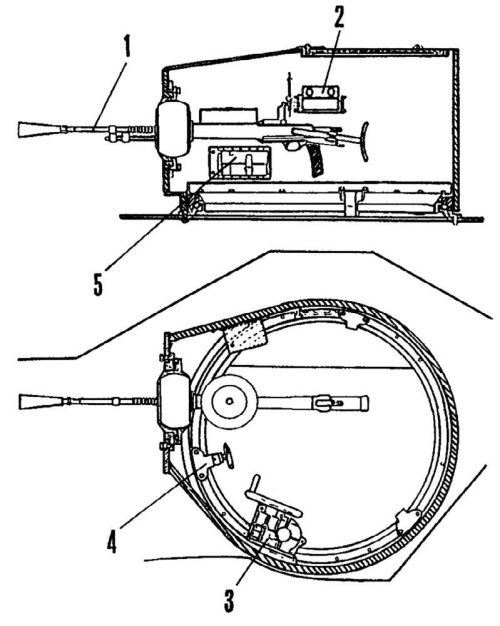

Схема устройства пулеметной башни (из «руководства по обслуживанию танка Т-35» 1936 года): 1 – 7,62-мм пулемет ДТ, 2 – смотровой прибор «Триплекс», 3 – поворотный механизм, 4 – стопор башни, 5 – запасное стекло «Триплекс».

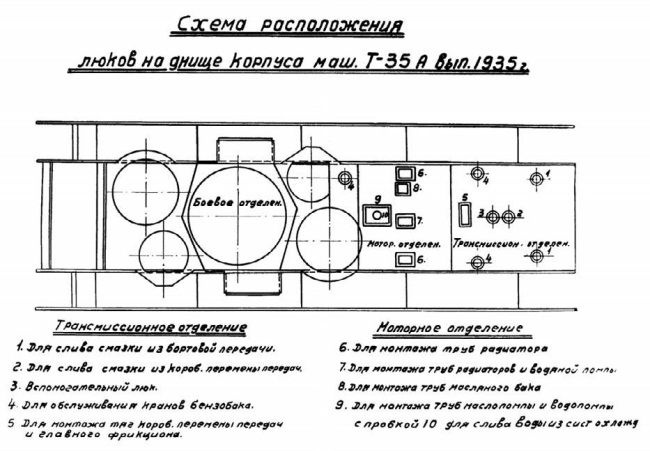

Днище танка Т-35 (из «руководства по обслуживанию танка Т-35» 1936 года).
На танках выпуска 1939 года устанавливались башни конической формы с овальным люком, аналогичным по конструкции башенным с БТ-7.
Вооружение. Вооружение Т-35 предназначалось для решения следующих задач: поддержки пехоты и уничтожения полевых фортификационных сооружений (76-мм пушка и пулеметы) и борьбы с бронеобъектами (45-мм орудия).
Первоначально в головной башне Т-35 устанавливалась 76-мм пушка КТ («Кировская танковая») образца 1927/32 гг., в которой использовалась качающаяся часть полевой полковой пушки образца 1927 года. КТ имела укороченную длину отката с 1000 до 560 мм, что достигалось поднятием давления в накатнике и тормозе отката. В 1935 году были усилены салазки путем утолщения их стенок с 3,6 до 8 мм. Это было вызвано тем, что старые салазки гнулись при движении танков по пересеченной местности.
С начала 1936 года 76-мм пушки Т-35 были полностью унифицированы с пушками КТ-28 средних танков Т-28. Количество жидкости в накатнике увеличили с 3,6 до 4,8 л, что уменьшило откат до 500 мм. Ввели новый подъемный механизм, ножной спуск и новые прицельные приспособления.

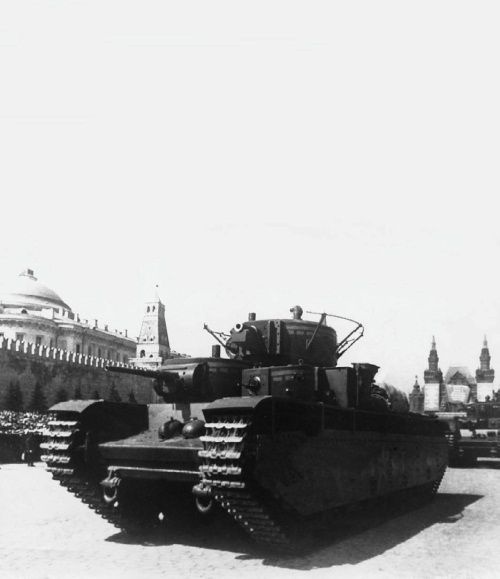

Танк Т-35 проходит по Красной площади. 1 мая 1937 года.
Хорошо видна тактическая маркировка.
Пушка установлена в маске и снабжена телескопическим и перископическим прицелами ТОП образца 1930 года и ПТ-1 образца 1932 года. Телескопический расположен слева от пушки, перископический – на крыше башни с левой стороны и соединен с пушкой так называемым «приводом к перископу». Кроме этих прицелов в крыше башни с правой стороны, симметрично с перископическим прицелом, расположена командирская панорама ПТК.

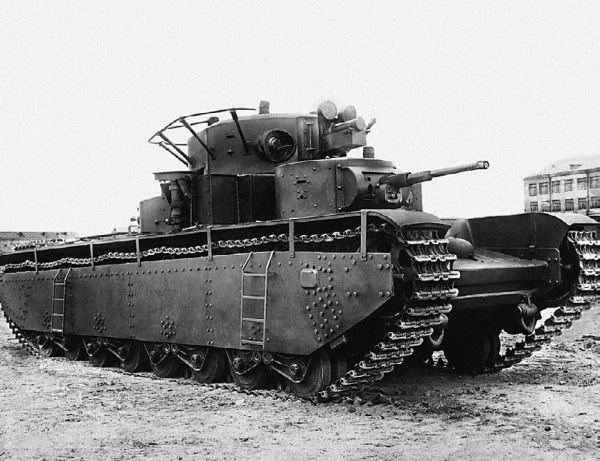

Танк Т-35 из состава учебного полка ВАММ имени Сталина. 1940 год.
Машина оборудована фарами для ночной стрельбы и двумя лесенками для залезания на танк.
Пулемет ДТ («Дегтярев танковый») калибра 7,62-мм установлен в шаровом яблоке справа от пушки. Угол его горизонтального обстрела +/– 30 град., угол возвышения + 30 град., снижения -20 град. Для стрельбы назад в нише башни имеется бугельная установка для запасного пулемета ДТ.
С 1937 года на люке наводчика располагалась зенитная турельная установка П-40 с пулеметом ДТ, снабженным коллиматорным прицелом для стрельбы по воздушным целям.
В средних башнях размещены 45-мм танковые пушки 20К образца 1934 года (на машинах первых серий – образца 1932 года).

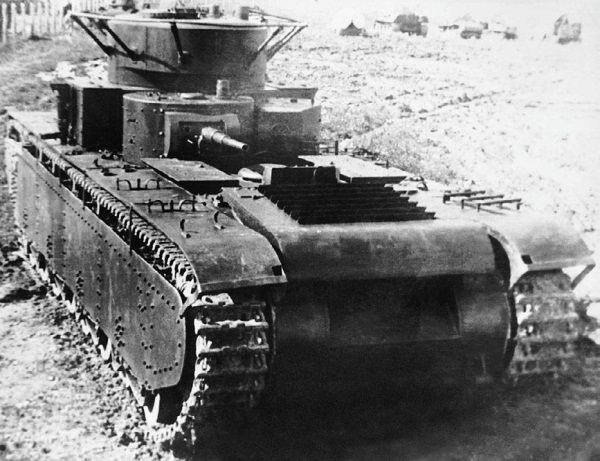

Вид сзади на танк Т-35. Кубинка, 1947 год. Хорошо видно крепления под ЗИП.
Сам ЗИП отсутствует. В настоящее время эта машина находится на экспозиции Военно-исторического музея бронетанкового вооружения и техники.
