Танки Т-28 из состава 10-й тяжелой танковой бригады проходят по Крещатику в Киеве.
Парад 1 мая 1939 года.
Отремонтировано 96 танков Т-28, не считая ремонтов, произведенных на фронте. Все Т-28 перевооружены с системы КТ-28 на Л-10». Учитывая, что из этих 96 танков часть машин уже была вооружена пушками Л-10, а часть Л-10 находилась на полигоне и использовалась для вооружения других объектов (например, бронекатеров), а также последние данные, полученные из архивов, можно предположить, что общее число танков Т-28 с Л-10 составляло порядка 200 машин.
Следует отметить, что по сравнению с КТ-28 Л-10 позволяла танкам Т-28 успешно бороться с танками противника, однако надежность ее была значительно ниже. Например, в докладе командующего Западным Особым военным округом Д. Павлова от 19 августа 1940 года сказано: «В ходе проведенных окружных учений системы Л-10 на машинах Т-28 часто выходят из строя. Из-за этого отмечено четыре случая травматизма экипажей танков. Впредь запрещается использовать системы Л-10 в боевых стрельбах».

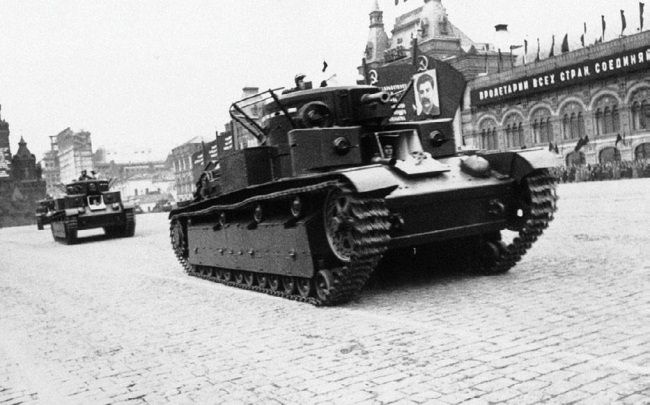

Танк Т-28 на Красной площади. Москва, 1 мая 1936 года.
На фото радийная машина с поручневой антенной.
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На всех танках Т-28 устанавливался 12-цилиндровый карбюраторный авиационный двигатель М-17 с эксплуатационной мощностью 450 л.с. при 1400 об/мин. Два бензобака, емкостью 330 л каждый, располагались вдоль бортов в трансмиссионном отделении. Подача топлива осуществлялась при помощи бензопомпы. Карбюраторов – два, типа КД-1 (по одному на каждую группу цилиндров). Охлаждение двигателя водяное, емкость радиаторов 100 л.
На машинах выпуска 1933–1935 годов бензин, вытекающий из карбюраторов, скапливался на днище танка, вследствие чего часто возникали пожары. Для предотвращения этого сконструировали специальные карманы, установленные на нижней части картера двигателя. Бензин стекал в эти карманы, скапливался в них и по специальной трубке отводился наружу за борт танка.
Трансмиссия состояла из главного фрикциона сухого трения, пятискоростной коробки перемены передач с блокировочным устройством, предотвращающим переключение передач при невыключенном главном фрикционе, многодисковых сухих бортовых фрикционов, двухрядных бортовых передач и ленточных тормозов.
ХОДОВАЯ ЧАСТЬ. Нижняя подвеска состояла из двух тележек, подвешенных к корпусу танка в двух точках. Каждая тележка состояла (применительно к одному борту) из двух тележек, подвешенных к корпусу танка в двух точках. Каждая тележка состояла трех кареток, связанных между собой рычагами, а каждая каретка – из двух пар катков, соединенных попарно балансирами. Все каретки подвески подрессоривались цилиндрическими спиральными пружинами. Такой тип подвески – применение рычагов, пружин и балансиров – обеспечивал танку мягкое подрессоривание, хорошую устойчивость от продольных колебаний и исключал тряску при движении на больших скоростях. На Т-28 встречались опорные катки трех типов: с резиновыми бандажами двух типов (ранние и поздние, введенные в 1936 году), а также цельнометаллические без резиновых бандажей, последние устанавливались на наиболее нагруженных четвертой и пятой каретках с 1936 года.
Именной танк Т-28 «Андрей Жданов» на Красной площади.
Москва, 7 ноября 1938 года (РГКАФД).

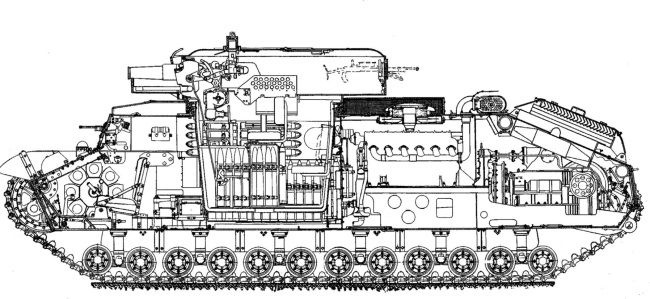

Продольный разрез танка Т-28 выпуска 1935 года.

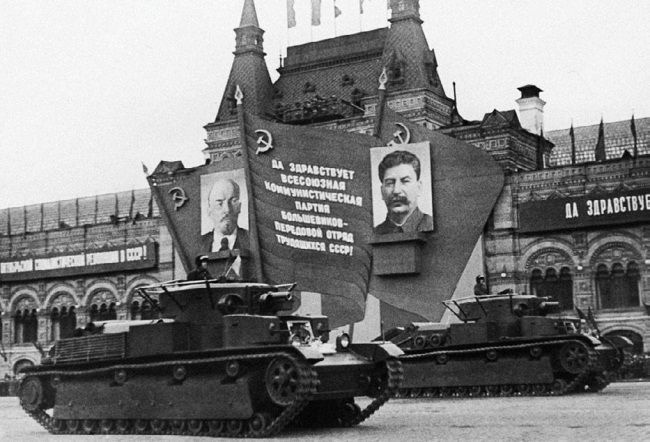

Т-28 на Красной площади. Москва, 7 ноября 1938 года.
На левом танке видна решетка для укладки брезента, установленная на правом борту.
Это встречается на некоторых машинах выпуска 1936–1938 годов.
Поддерживающие катки – по четыре с каждого борта, двойные, с резиновыми бандажами.
Ведущие колеса цевочного зацепления встречались двух типов: обычные и усиленные, с дополнительными ребрами жесткости. Направляющие колеса литые со стальным штампованным ободом и резиновым бандажом. Натяжное приспособление – винтовое.
В ходе производства многие детали подвески – направляющие шпонки свечей, крепление проушин, упоры стаканов свечей, опоры коромысел, материал стаканов свечей, пружины подвески, кронштейны («скворечницы»), коромысла – претерпели ряд существенных изменений, направленных на увеличение прочности и надежности механизмов ходовой части.
Первоначально танки Т-28 оснащались литыми траками из хромо-никилиевой стали, которые поставлял ленинградский завод «Большевик». Однако эти траки оказались непрочными и часто лопались, главным образом в двух местах – у основания клыка и на крайней перемычке.

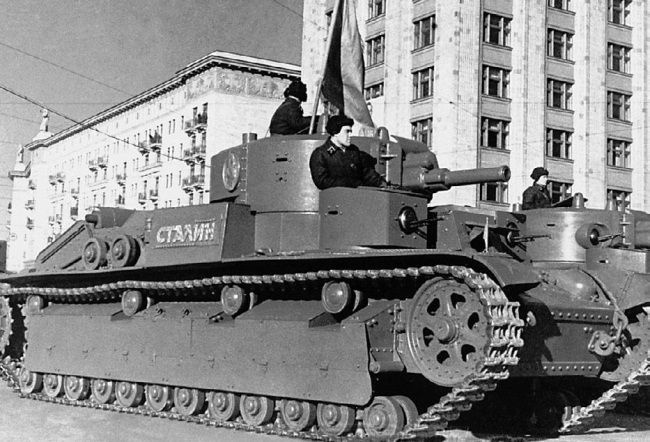

Именной танк «Сталин» по пути на Красную площадь. Москва, 7 ноября 1939 года.
Вооружен пушкой Л-10 с наклонными бортами ящиков дымопуска и улучшенной бронировкой приборов наблюдения.
Несмотря на постоянно вносимые в конструкцию траков изменения, их надежность оставалась довольно низкой – срок службы составлял не более 1000 километров. В 1936 году, во время работ по созданию скоростного танка, окончательно стало ясно, что литые траки совершенно для этого не годятся. Поэтому конструкторы СКБ-2 разработали штампованный трак, введенный в серийное производство в 1937 году. Этот трак обеспечил пробег машины от 1500 до 2000 километров.
ЭЛЕКТРООБОРУДОВАНИЕ. На машинах первой партии устанавливалось импортное электрооборудование напряжением 12 В, но к концу 1934 года перешли на отечественное напряжением 24 В.
В 1933–1935 годах монтаж электрооборудования на Т-28 производила бригада электриков военно-морского флота (около 80 человек), состоящая из квалифицированных электромонтеров-монтажников. Впоследствии под руководством инженера М. Дроздова на Кировском заводе создали свою бригаду электромонтажников, которая благодаря ряду нововведений вела установку электрооборудования в танки в три раза быстрее.
СРЕДСТВА СВЯЗИ. С конца 1933 года на Т-28 монтировались радиостанции 71-ТК-1 с дальностью действия 18–20 км, с 1935 года перешли на радиостанцию 71-ТК-2 с дальностью 40–60 км.
Однако эта радиостанция была плохо рассчитана, ее детали перегружены, и вследствие этого станция сильно перегревалась. Поэтому с 1936 года перешли на установку радиостанций 71-ТК-З с дальностью действия до 25 км.
