Сварной корпус новой машины собирался из бронелистов толщиной 4–8 мм и крепился к шасси в 10 точках. Благодаря тому, что задняя часть шасси «Форд-Тимкен» была обрезана на 400 мм, ижорцам удалось сделать конструкцию броневика более компактной по сравнению с Д-13 — масса БАИ составляла 3860 т. Крыша корпуса над местами водителя и пулеметчика была выше, чем над боевым отделением. Такое решение, позволившее снизить общую высоту машины, в последующем применялось на всех советских средних бронеавтомобилях 30-х годов.

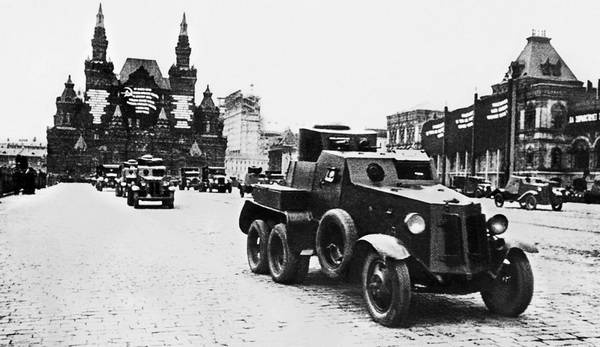

Бронеавтомобиль БАИ на параде. Москва, 7 ноября 1934 года. На правом борту виден ящик для гусеничных цепей «Оверолл» (РГАКФД).

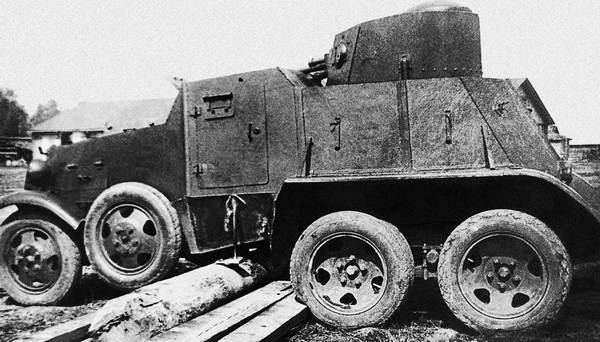

Испытание опытного образца БАИ на НИБТ полигоне. Лето 1932 года (АСКМ).
Для посадки экипажа из трех человек в корпусе БАИ имелось три двери — две в бортах и одна в корме. Для наблюдения за дорогой водитель имел откидной люк со смотровой щелью в лобовом листе корпуса и два лючка в боковых дверях. Кроме того, лючки со смотровыми щелями устанавливались в кормовой двери и заднем листе бронекорпуса. В крыше над водителем и пулеметчиком находился люк для вентиляции и наблюдения за авиацией противника. Командир машины находился в башне, где сидел в петле из брезентового ремня. Он мог вести наблюдение за полем боя через откидной бронеколпак с прорезями или три смотровые щели в стенках башни, закрываемые броневыми заслонками.
Вооружение БАИ состояло из 37-мм пушки Гочкиса (ПС-1) и 7,62-мм пулемета ДТ, установленных в лобовом листе цилиндрической башни, и еще одного ДТ в лобовом листе корпуса. Прицельные приспособления пушки состояли из мушки, прицельной планки и целика. Боекомплект состоял из 34 снарядов, уложенных в брезентовые карманы внутри башни, и 3024 патронов (48 дисков) в специальных стеллажах на боковых стенках боевого отделения. Здесь же под полом крепились два ящика — для инструментов и запасных частей к вооружению.
БАИ оснащался двигателем «Форд» мощностью 40 л.с., «фордовской» коробкой перемены передач и демультипликатором. Доступ к двигателю осуществлялся через верхний откидной лист и два бортовых люка. В переднем листе корпуса имелись жалюзи для притока воздуха к радиатору. Рама шасси усиливалась дополнительной поперечиной, а передние рессоры — установкой дополнительных листов. Запасные колеса, установленные по бортам, при преодолении препятствий вращались, играя роль дополнительных опорных катков. Кроме того, для улучшения проходимости по слабым грунтам и снегу БАИ оснащался вездеходными цепями, которые за 8–10 минут двумя членами экипажа одевались на колеса задних мостов. Каждая гусеница массой 71 кг состояла из 24 звеньев-плиц длиной 780 и шириной 310 мм. Впоследствии эти гусеницы стали именоваться вездеходными цепями «Оверолл» и ими оснащались все средние броневики Красной Армии.
После предварительной заводской обкатки БАИ показали военным, на которых бронеавтомобиль произвел хорошее впечатление. 6 апреля 1932 года помощник начальника УММ РККА Г. Бокис в своем докладе о перспективных образцах бронетанкового вооружения сообщал следующее:
«В серийном производстве находится средний бронеавтомобиль Д-13 на шасси „Форд-AAA“. Выполнены опытные образцы этого типа бронеавтомобиля с различной конфигурацией корпуса и различным расположением вооружения. На сегодняшний день имеем опытные образцы следующих бронеавтомобилей:
1). Д-13 — конструкции Дыренкова;
2). ФВВ — конструкции АТТБ ЭКУ ОГПУ;
3) БАИ — Ижорского завода.
Причем последний тип имеет укороченную базу, вследствие чего получились более компактные размеры корпуса.

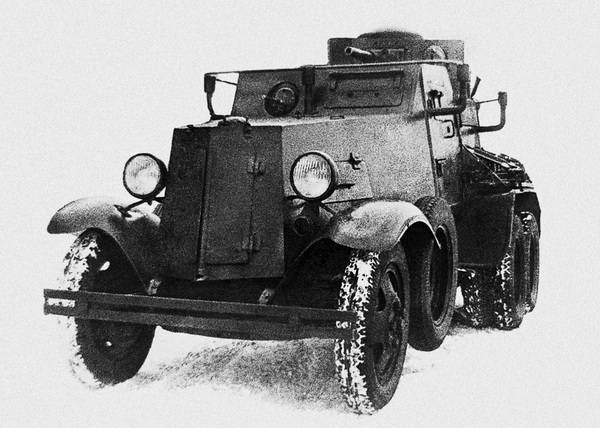

Испытание бронеавтомобиля БАИ с радиостанцией 71-ТК. НИБТ полигон, зима 1935 года (АСКМ).
Это дало возможность увеличить толщину брони и довести ее до 8-мм без нагрузки машины. По результатам сравнительных испытаний будет выбран тип среднего бронеавтомобиля для валового производства на конец 1932 года и 1933 год».
5 августа 1932 года опытный образец БАИ доставили на НИБТ полигон для проведения испытаний (к этому времени машина прошла 980 км). Здесь в первой половине августа бронеавтомобиль прошел в общей сложности 200 км по различным дорогам. В ходе этих испытаний выяснилось следующее:
«Наблюдение за местностью в открытые люки удобно, при закрытых крайне затруднительно. При условии хорошего широкого шоссе при большом напряжении возможно движение со скоростью 15–20 км/ч, но при наличии циркуляции горячего воздуха, который дует прямо в лицо, возможное время наблюдения крайне невелико. На испытании при движении с закрытыми люками водитель мог вести машину только 5 км, после чего из-за сильного головокружения их пришлось открыть…
При движении с закрытыми жалюзи радиатор моментально начинает кипеть. При их открытии охлаждение несколько улучшается, но сильно изнуряет команду. Горячий воздух, идущий от мотора между щитком и броней, обжигает руки водителю, не позволяя ему держать на верхней части рулевого колеса, обтекает голову и туловище, то есть водитель и пулеметчик постоянно находятся в потоке горячего воздуха, что сильно снижает их работоспособность. С закрытыми люками движение становится невозможным через 5–6 км — температура внутри машины достигает 57–50 градусов».
Кроме того, при преодолении вертикальных препятствий машина цеплялась за них картером демультипликатора, а при повороте башни пушка и пулемет, находясь на максимальном угле снижения, задевали за крышу над отделением водителя.

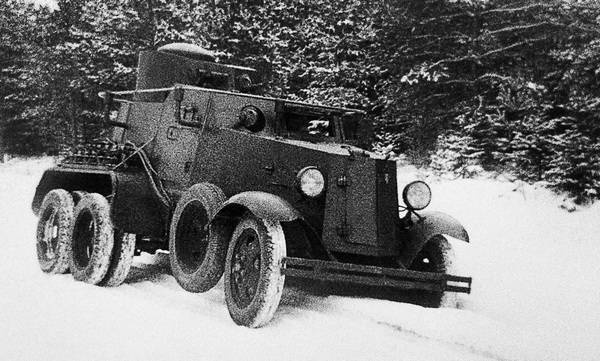

Бронеавтомобиль БАИ с радиостанцией 71-ТК. НИБТ полигон, зима 1935 года. Поручневая антенна установлена на корпусе (АСКМ).

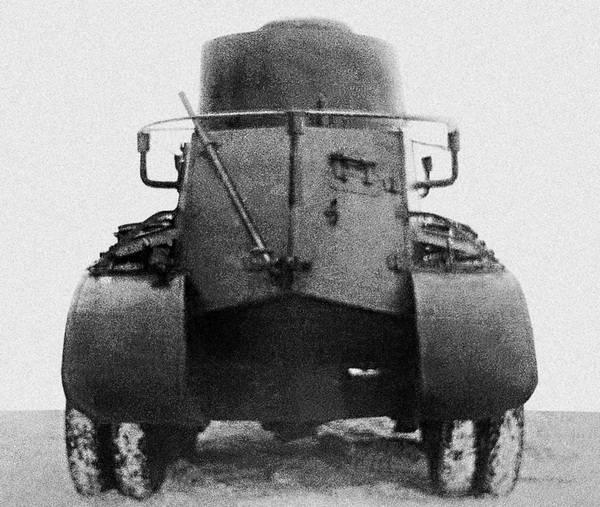

Бронеавтомобиль БАИ с радиостанцией 71-ТК, вид сзади. НИБТ полигон, зима 1935 года (АСКМ).
Но, несмотря на эти недостатки, БАИ показал хорошие динамические качества — максимальная скорость по шоссе составляла 60 км/ч, а при включенном демультипликаторе на пониженной передаче броневик разогнался до 75 км/ч. Удовлетворительными оказались результаты стрельб из вооружения машины, а также проходимость. Поэтому в своем заключении представители НИБТ полигона писали, что «для эксплуатации в наших условиях машина пригодна, для приема как боевой… у нее необходимо прекратить доступ горячего воздуха от мотора к водителю».
