Двигатель и трансмиссия. На танках Т-35 всех серий устанавливался четырехтактный, 12-цилиндровый, V-образный, карбюраторный авиационный двигатель М-17. Максимальная мощность двигателя — 500 л.с. при 1450 об/мин, (при проведении модернизации в 1936–1937 годах двигатель форсировали до 580 л.с.). Степень сжатия — 5,3, сухая масса двигателя — 553 кг.

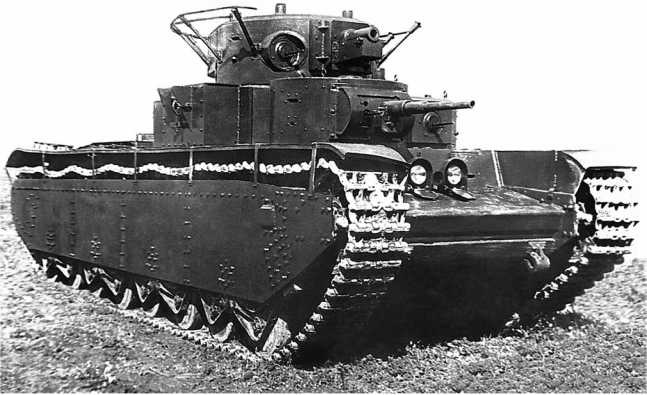

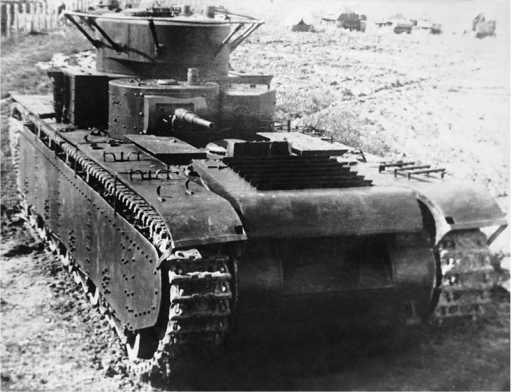

Общие виды танка Т-35. Кубинка, 1947 год. Хорошо видна установка фар в броневых кожухах, а также крепления под ЗИП (сам ЗИП отсутствует).

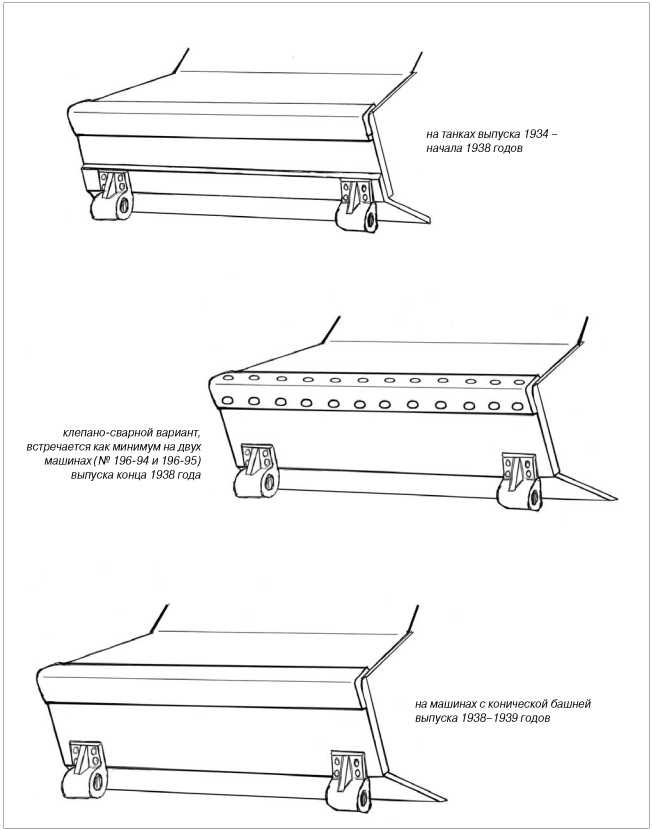

Передняя часть корпуса танков Т-35.
В качестве топлива использовался бензин марок Б-70 и КБ-70. Топливных баков — три: два емкостью по 320 л и один — 270 л. Подача топлива — под давлением, бензопомпой. Для впрыскивания горючего во всасывающие трубы во время запуска холодного двигателя предназначался специально сконструированный прибор — атмос.
Масляный насос — шестеренчатый. Карбюраторов — два, типа КД-1. Охлаждение двигателя — водяное, принудительное. Радиаторов — два, установлены по обеим сторонам двигателя. Правый и левый радиаторы не взаимозаменяемы.
В трансмиссионном отделении находилась коробка передач, обеспечивающая четыре скорости вперед и одну назад, и редуктор отбора мощности на вентилятор, засасывающий воздух для охлаждения радиаторов. Привод на редуктор — от коленчатого вала двигателя. При 145° об/мин коленчатого вала вентилятор имел 2850 об/мин., а его производительность составляла 20 куб. м воздуха в секунду. На картере коробки передач устанавливался стартер для запуска двигателя. Кроме того, в трансмиссионном отделении располагался многодисковый (27 дисков) главный фрикцион сухого трения (сталь по стали), многодисковые бортовые фрикционы с плавающими ленточными тормозами и бортовые передачи с двумя парами цилиндрических шестерен.
Ходовая часть. Ходовая часть Т-35 применительно к одному борту состояла из направляющего колеса (ленивца) с винтовым механизмом натяжения гусеничной цепи, ведущего колеса (звездочки) со съемным зубчатым венцом, восьми опорных обрезиненных катков малого диаметра, шести верхних и одного переднего поддерживающих катков.
Направляющее колесо устанавливалось в передней части танка на четырех кронштейнах, привернутых к броневым листам корпуса и фальшборту.
Подвеска — блокированная, по два катка в тележке, подрессоривание осуществлялось двумя спиральными пружинами.
Передний поддерживающий каток, установленный между направляющим колесом и передней тележкой подвески, предназначался для упора гусеницы во время преодоления вертикальных препятствий.

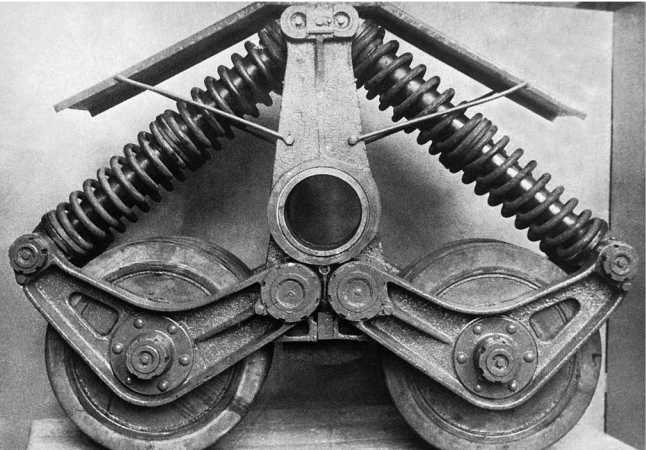

Тележка подвески танка Т-35 — хорошо видна конструкция балансира.

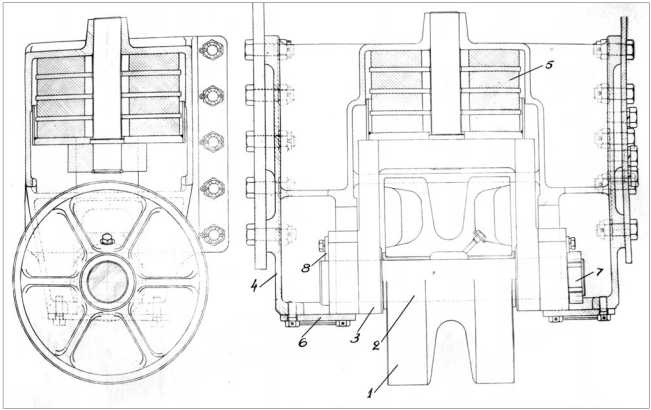

Конструкция переднего поддерживающего катка танка Т-35.
Гусеница состояла из 135 траков. Ширина трака 526 мм, шаг трака 160 мм. Длина опорной поверхности гусеницы 6300 (6480) мм.
Ходовая часть Т-35 прикрывалась фальшбортом, состоящим из шести съемных 10-мм броневых листов. На машинах с коническими башнями и как минимум на двух Т-35 выпуска 1937 года длина фальшборта была укорочена — теперь он состоял из пяти листов, ведущее колесо сделали открытым. Кроме того, в укороченных экранах прорезали люки для облегчения обслуживания элементов ходовой части.
Электрооборудование. Схема однопроводная, все потребители, за исключением радиостанции и освещения прицелов, — 24 В. Источники электроэнергии — генератор и четыре аккумуляторные батареи.
Средства связи. На танках Т-35 устанавливалась радиостанция 71-ТК-1, с 1936 года — 71-ТК-2, а затем и 71-ТК-З с поручневой антенной. На машинах выпуска 1934–1935 годов антенна крепилась на шести штырях, а затем — на восьми. 71-ТК-З — наиболее массовая танковая радиостанция предвоенных лет. Это была специальная приемо-передающая, телефонно-телеграфная, симплексная радиостанция с амплитудной модуляцией, работающая в диапазоне частот 4–5,625 МГц, которая обеспечивала дальность связи телефоном на ходу до 15 км и на стоянке до 30 км, а телеграфом на стоянке — до 50 км. Масса радиостанции без антенны — 80 кг.
Для внутренней связи имелось специальное переговорное устройство СПУ-7р на семь человек.

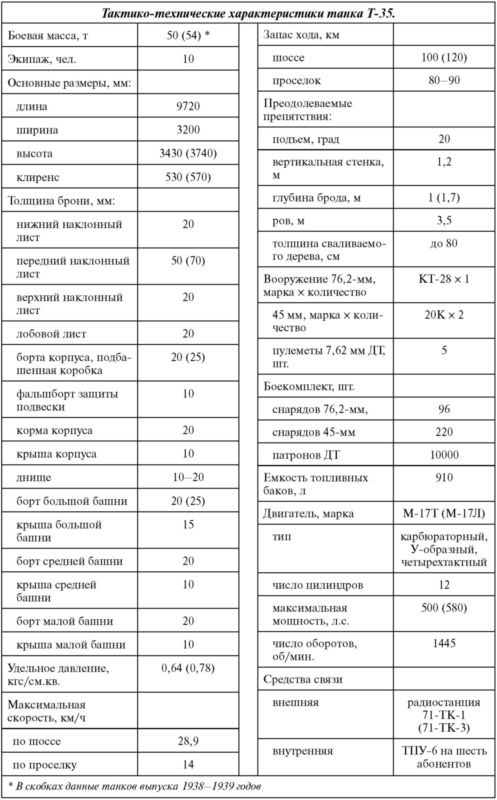

Тактико-технические характеристики танка Т-35.
Специальное оборудование. Противопожарное оборудование состояло из стационарного баллона с четыреххлористым углеродом, установленного в моторном отделении и запускаемого механиком-водителем, и одного переносного баллона. Танк оборудовался приборами дымопуска ТДП-3, установленными в броневых ящиках по бортам корпуса. Время непрерывной работы ТДП-3 — 5 минут.
Укладка инструмента и ЗИП. Танки Т-35 оснащались наружной укладкой шанцевого инструмента (лом, две лопаты, топор, пила, кирка), двух буксирных тросов, двух 20-тонных домкратов, пяти запасных траков, двух лестниц для залезания на танк, ключа для регулировки натяжения гусениц и брезента. Для облегчения натяжения гусениц Т-35 оборудовался специальной катушкой с тросом, закрепленной на левой или правой надгусеничной полке. Укладка инструмента и ЗИП различалась на танках выпуска 1933–1938 и 1938–1939 годов.

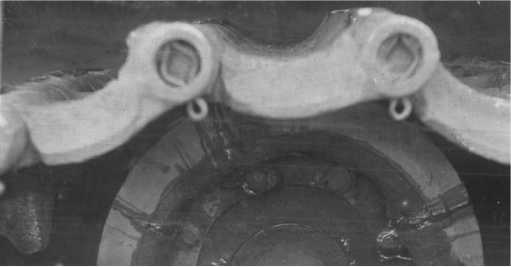

Поддерживающий каток Т-35, хорошо видна шплинтовка траков гусениц.

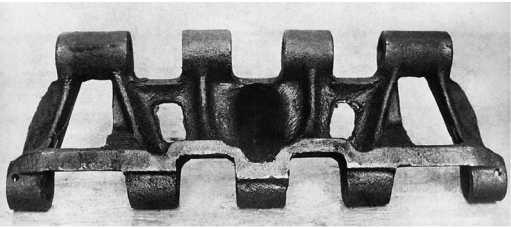

Трак гусеницы Т-35.

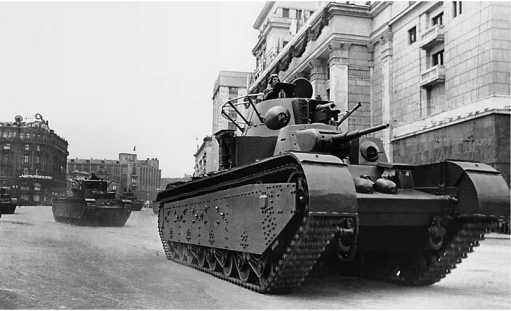

Танк Т-35 по пути на Красную площадь 7 ноября 1940 года. Машина оснащена поручневой антенной на главной башне. Хорошо виден люк механика-водителя толщиной 70 мм.
