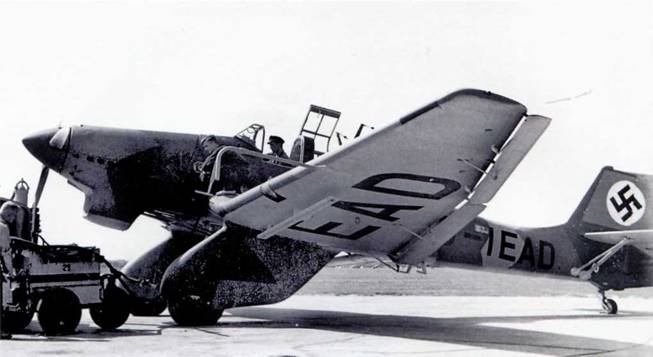

Новенький Ju 87А-1, окрашенный в четырехцветный «ломаный» камуфляж, который использовался до 1938 г. Изображение нацистского флага занимает большую часть вертикального оперения. Хорошо видна трубка Пито, конец которой имеет форму перевернутой V, а также посадочная фара, размещенная в носке левой консоли. Буквы регистрационного кода нанесены на фюзеляж и нижнюю поверхность крыла. (DR)
Ju 87А, или «Антон»
Ju 87.V4 (D-UBIP) стал прототипом серийной модели Ju 87А («Антон»). Он появился осенью 1936 г. В конструкцию машины внесли некоторые изменения после испытаний предыдущих прототипов. Вертикальное оперение увеличилось и приобрело форму, более близкую к квадрату. Подмоторная рама снова была понижена. Радиатор, охлаждающий двигатель, стал более обтекаемым. Была переделана хвостовая часть фюзеляжа. Фонарь кабины удлинили и сделали более обтекаемым. Несколько уменьшили обтекатели основного шасси. Снизу к фюзеляжу на шарнирах была прикреплена трапеция, выводящая сбрасываемую бомбу (весом 250 или 500 кг) за пределы площади, ометаемой винтом. Также установили 7,9-мм пулемет MG 1 7 в правой консоли крыла (пулемет MG 15 в задней части кабины еще не был установлен). В полу кабины сделали окно, закрывающееся подвижной шторкой, чтобы облегчить прицеливание.
Ju 87.V4 перевезли в Рехлин, где на нем испытывались различные варианты наступательного вооружения. Однако из-за недостаточной энерговооруженности самолета пришлось ограничить бомбовую нагрузку 500 кг, а также сократить экипаж до одного человека. В ходе испытаний двигатель Jumo 210Аа был заменен Jumo 210Са, развивавшим мощность 640 л.с. (477 кВт) на высоте 2700 м при 2700 об/мин. В носовой части установили два воздухозаборника для маслорадиаторов. Упростили конструкцию крыла и изменили его форму. Увеличили площадь руля направления. Подкосы стабилизатора были усилены, а обтекатель хвостового колеса демонтирован.
Ju 87A-1
Эти усовершенствования были внедрены на десяти предсерийных самолетах Ju 87А-0 (с А-01 по А-10), которые начали сходить со сборочных линий с августа 1936 г. Они были направлены в l./Stukageschwader 162 «Immelmann» (l./St.G 1 62) для оценочных испытаний.
Ju 87.V5 (без регистрационного номера) стал прототипом серии А-1. Машина была предназначена для испытания вооружения и 14 августа 1936 г. она совершила свой первый полет с новым двигателем Jumo 210Da взлетной мощностью 720 л.с. (537 кВт). Предполагалось оснастить этим мотором самолеты серии А-2. Ju 87А-1 поступали в авиационные подразделения в течение шести первых месяцев 1937 г. Самолеты были идентичны машинам установочной серии А-0 и оснащались теми же двигателями.

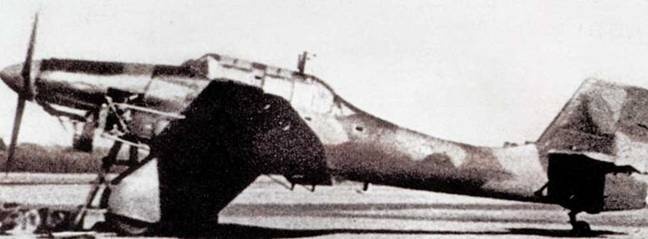

На этом снимке (не очень хорошего качества) изображен экземпляр Ju 87А-1, приобретенный Японией для оценочных испытаний и всестороннего изучения конструкции. Он демонстрировался в музее г. Токородзава и был уничтожен во время налета американской авиации. (Из коллекции Э. Леонара)

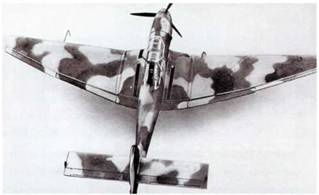

Эта фотография, несмотря на ретушь, хорошо передает облик одного из пред серийных Ju 87 А-0. Машина окрашена в необычный камуфляж, еще не нанесены опознавательные знаки и тактическая маркировка. Обратите внимание на «дорожки» (чтобы не скользила обувь) на центроплане по обеим сторонам фюзеляжа и единственный крыльевой пулемет, установленный на правой консоли. (Из коллекции Э. Леонара)
Технические характеристики Ju 87А-1 (Ju 87А-2)
Размах крыла: 1 3,72 м.
Длина: 1 0,82 м.
Высота: 3,89 м.
Площадь крыла: 3 1,90 м2 .
Запас топлива: 479,6 л.
Масса пустого самолета: 2315 кг.
Взлетная масса с 500-кг бомбой: 3402 кг.
Максимальная скорость:
320 км/ч на высоте 4000 м без бомбовой нагрузки;
295 км/ч на высоте 3000 м с 250-кг бомбой;
(320 км/ч у земли; 312 км/ч на высоте 4000 м).
Крейсерская скорость: 275 км/ч на высоте 2700 м.
Посадочная скорость: 101 км/ч.
Максимальная скорость пикирования: 550 км/ч с выпущенными воздушными тормозами.
Скороподъемность: 1000 м за 3,1 мин (2000 м за 8 мин).
Практический потолок: 7000 м (9500 м).
Практическая дальность: 1 000 км при скорости 260 км/ч.
Вооружение: Один 7,9-мм курсовой пулемет MG 17, один 7,9-мм пулемет MG 15 на подвижной установке.
Бомбовая нагрузка: Одна 250-кг бомба на подфюзеляжной трапеции.
Эскадрильи пикирующих бомбардировщиков, как уже существовавшие, так и формировавшиеся, постепенно вооружались новыми самолетами «Stuka». Три машины в обстановке строжайшей секретности были отправлены в Испанию, где они проходили войсковые испытания в боевых условиях в легионе «Кондор». Даже генерал Франко, командующий войсками националистов, не был поставлен об этом в известность.
Junkers Ju 87A

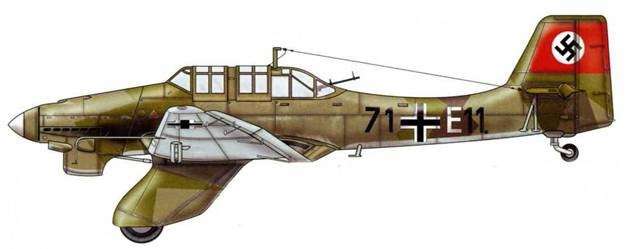

Ju 87A-1, l./St.G 167 «Immelmann», Любек, Германия, 1937 r.
Камуфляж – верхние поверхности: RLAv* 61 Dunkelbraun (темно-коричневый), RLM 62 Grьn (зеленый) и RLM 63 Hellgrau (светло-серый); нижние поверхности: RLM 65 Hellblau (светло-голубой). В середине 1937 г. авиагруппа ll./St.G 162 стала l./St.G 1 67 и получила код 71. Эта машина оборудована двойной мачтой антенны, расположенной в задней части кабины.

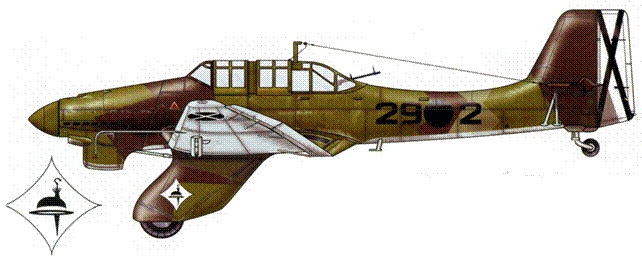

Ju 87А-0, VJ/88, легион «Кондор», Испания, 1938 г.
Камуфляж – верхние поверхности: RLM 61, 62, 63; нижние поверхности: RLM 65. Один или (возможно) два Ju 87А-0 были отправлены в Испанию в ноябре 1936 г., где они действовали в составе VJ/88, опытной истребительной эскадрильи, которая была также вооружена самолетами Henschel Hs 1 23. Самолеты получили опознавательные знаки авиации националистов (белый руль направления с черным андреевским крестом и черные круги), но сохранили первоначальный камуфляж. Эмблема, нанесенная на обтекатели шасси, использовалась очень недолгое время. На ней изображены шляпа-котелок и зонтик внутри белого ромба. Эмблема намекает на то, что члены экипажа прибыли в Испанию в гражданской одежде. Кодовое обозначение «29» было закреплено в легионе «Кондор» за Ju 87. В авиации националистов каждому самолету соответствовал определенный номер (например, «24» обозначал Hs 1 23, «6» – Bf 109, и т. д.).
