Юнкерс Ju-87 1936-1945

Ju 87В-1 (средних серий), Ju 87В-1 (поздних серий), Ju 87В-2


Юнкерс Ju-87 1936-1945

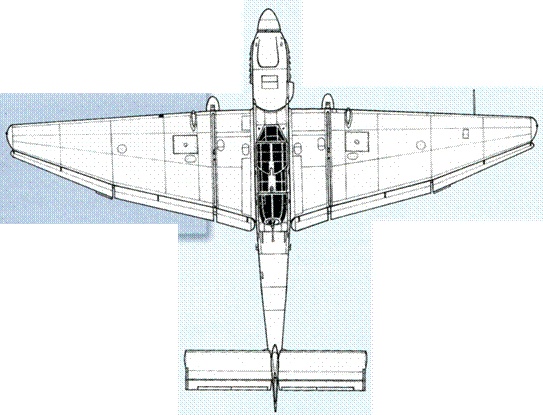

Ju-87B-1


Юнкерс Ju-87 1936-1945

Ju 87В и R (стандартный воздухозаборник нагнетателя)


Юнкерс Ju-87 1936-1945

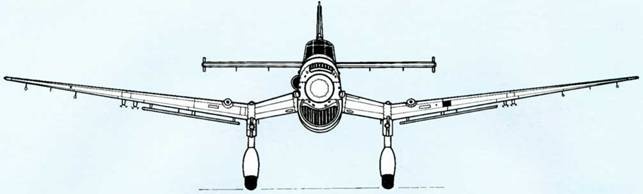

Ju-87B-2


Технические характеристики Ju 87В-1 (Ju 87В-2)


Вооружение: два 7,9-мм неподвижных курсовых пулемета MG 17; один 7,9-мм пулемет MG 15 на подвижной установке в задней части кабины.

Бомбовая нагрузка: Одна 500-кг бомба на подфюзеляжном держателе или одна 250-кг бомба на подфюзеляжном держателе и четыре 50-кг на крыльевых держателях.

Размах крыла: 13,80 м.

Длина: 1 1,10м.

Высота: 4,01 м.

Площадь крыла: 31,9м

Масса пустого самолета: 2750 кг; снаряженного: 3710 кг.

Максимальная взлетная масса: 4250 кг.

Максимальная скорость: 340 км/ч у земли; 383 км/ч на высоте 4100 м (380 км/ч на высоте 4100 м).

Крейсерская скорость: 336 км/ч на высоте 3700 м.

Экономическая скорость: 281 км/ч на высоте 4600 м.

Посадочная скорость: 110 км/ч.

Скороподъемность: 1000 м за 2 мин; 2000 м за 4,3 мин; 4000 м за 1 2 мин.

Практический потолок: 8000 м.

Дальность: 600 км с бомбовой нагрузкой 500 кг; 800 км без бомбовой нагрузки.


Немецкий алфавитный код

А Anton J Julius S Siegfried
В Berta К Konrad11 T Theodor
С Cäsar L Ludwig U Ulrich
D Dora M Martha V Viktor
Е Emil N Nordpol W Wilhelm
F Friedrich О Otto X Xanthippe
G Gustav P Paula Y Ypsilon
Н Heinrich Q Quelle Z Zeppelin
1 Ida R Richard

Юнкерс Ju-87 1936-1945

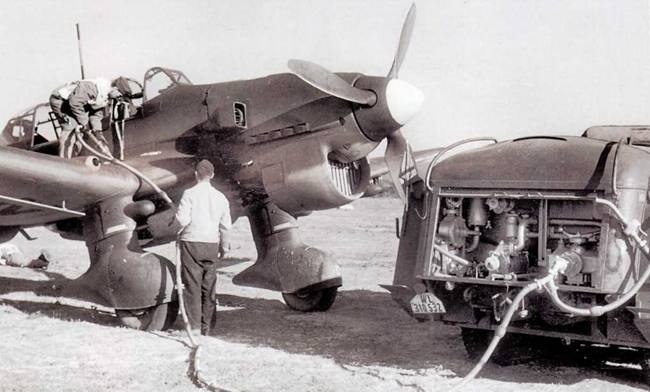

Ju 87В-2/Trop во время заправки топливом перед очередным боевым вылетом на средиземноморском театре военных действий. (© ECPAD/France)


Угол установки вилки колеса основного шасси был увеличен, и теперь обтекатель колеса немного выдвигался вперед относительно стойки. Эта мера снизила риск капотирования самолета, что случалось довольно часто на предыдущих версиях. Вносились также и другие изменения. Например, в передней кромке левого крыла появились отверстие вентиляционного канала для подачи воздуха в кабину экипажа, а также отделение для фотокинопулемета. Стволы крыльевых пулеметов можно было закрыть обтекателями. С одним летчиком, без стрелка-радиста, Ju 87В-2 мог нести тонну бомб.

Ju 87В-2 прибыли в строевые части только летом 1940 г., когда Западная Европа уже была захвачена. Они были брошены в бой против англичан, но истребители королевских ВВС буквально били их как мух. В отличие от Польской и Французской кампаний использование немцами пикировщиков во время Битвы за Британию не стало для англичан чем-то неожиданным. Невысокая скорость и слабое оборонительное вооружение делали Ju 87 весьма уязвимым. Эти машины становились легкой добычей для английских истребителей, и командование Люфтваффе очень скоро вывело их с передовой.

Многие в командовании Люфтваффе считали Ju 87 безнадежно устаревшим, но принимая во внимание его эффективность в Польше, Бельгии, Нидерландах и Франции, Геринг со свойственным ему упрямством требовал наращивать серийное производство машины. Фирме Junkers даже сообщили, что ей следует подумать о дальнейшем совершенствовании самолета и разработке новых вариантов.

Ju 87, оснащенные различным дополнительным оборудованием, получали обозначение U, соответствующее определенному «заводскому комплекту модификации» («Umrustbausatz»). Так U2 обозначало более эффективное радиооборудование, U3 – дополнительную бронеперегородку за креслом пилота и бронирование позиции стрелка-радиста и линзового лафета, U4 – лыжное шасси вместо колесного. Эти обозначения следовали за основным, например Ju 87B-2/U3.


Юнкерс Ju-87 1936-1945

Ju-87B-2


Юнкерс Ju-87 1936-1945

Ju-87B-2/U-4


Ju 87, действовавшие в засушливых районах (в Средиземноморье, Северной Африке и т.п.), оборудовались противопылевыми фильтрами. Воздухозаборник нагнетателя с таким фильтром был значительно большего размера и приобрел прямоугольное сечение. Такие машины получили в обозначении дополнительный индекс «Trop» (Tropische, «тропический»).

Несколько десятков Ju 87В-2/Trop были переданы итальянцам, сражавшимся на Балканах и в Северной Африке. Эти самолеты также состояли на вооружении других союзников Германии – Болгарии, Венгрии и Румынии.


Junkers Ju 87B-1


Юнкерс Ju-87 1936-1945

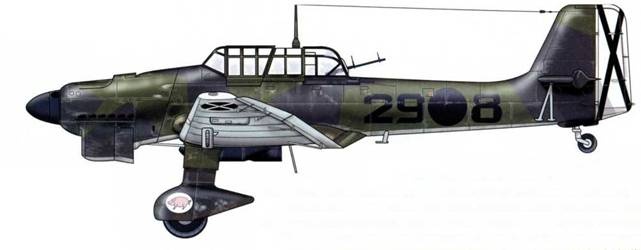

Ju 87B-1, 5.К/88, легион «Кондор», Санхурхо-Сарагоса (Испания), январь 1939 г.

Стандартный германский камуфляж: верхние поверхности RLM 70 (Schwarzgr п, черно-зеленый) и 71 (Dunkelgrьn, темно-зеленый); нижние поверхности RLM 65 (Hellblau, светло-голубой). Пять «Берт» были отправлены в Испанию в октябре 1938 г. на смену служившим в легионе «Кондор» «Антонам», уже утомленным боевыми действиями. Включенные в состав К/88 (бомбардировочной авиагруппы), они применялись для точных ударов по небольшим целям (железнодорожным узлам, портам и мостам) и оказались весьма эффективными, в значительной степени благодаря возросшей бомбовой нагрузке.


Юнкерс Ju-87 1936-1945

Эмблема 5.К/88 (ранее J/88), прозванного «Звеном Иоланте» («Jolanthe Kette»).
