Более широкие гусеницы

Для «Шермана» было разработано как минимум три типа расширителей гусеницы, наиболее примечательный из которых позволял увеличивать ширину трака Т80 до 990 мм и снижать удельное давление на грунт у одной из последних версий М4А3 до всего лишь 0,49 кг/см² , хотя вес танка при этом увеличился более чем на две тонны. В феврале 1944 года фирме «Крайслер» поставили задачу разработать модификацию ходовой части, позволяющую отодвинуть оригинальные гусеницы танка шириной 421 мм на 115 мм от корпуса с тем, чтобы с внутренней и внешней стороны каждой гусеницы можно было установить соединительные планки трака. В результате ширина гусеницы увеличивалась до 585 мм, а удельное давление на грунт уменьшалось до 0,7 кг/см² . Система была принята для применения на модернизированных танках. Были также изготовлены комплекты для модификации действующих машин в полевых мастерских начиная с августа 1944 года.

Для испытательных целей на танк М4А4 установили тележки подвески с двойными горизонтальными цилиндрическими пружинами, разработанные фирмой «Эллис Чалмерс» для тяжелого трактора Т22, вместе с гусеницами шириной 559 мм. Скоро стало понятно, что они не могут выдержать вес танка. Тележки с парными двойными цилиндрическими пружинами вместо горизонтальных пружин, разработанные в Англии Хорстманном для использования на железной дороге, которые устанавливали на «Шерман V» в Канаде, были признаны подходящими, но ненадежными. Эксперимент был также прекращен. Обсуждалась возможность использования длинных тележек, которые устанавливались на тяжелые полугусеничные трактора производства фирмы «Даймонд Т Компани», но отказались и от них, так же как и от тележек с листовыми рессорами.

Проводилась конструкторская проработка еще более радикального способа модификации подвески. Что касается М4, это не привело ни к чему. Тем не менее в рамках этой программы два танка М4А2 были оборудованы торсионной подвеской и шестью сдвоенными катками диаметром 660 мм с каждого борта. При нагрузке 36 т и ширине гусениц 610 мм удельное давление на грунт немного превысило 0,7 кг/см² . Показатели движения танков по пересеченной местности были в приемлемых пределах (система позволяла вертикальное перемещение до 178 мм, но из-за действия пружинных ограничителей величина этого параметра не превысила 125 мм). Торсионная подвеска никогда не рассматривалась с точки зрения неприменения на танках семейства М4, но, начиная с танка М26, ее начали использовать на американских средних и тяжелых танках. Ее установили на танках «Паттон», затем на основном боевом танке М-60. Стоит она и на нынешнем основном боевом танке армии Соединенных Штатов – М1А1 «Абрамс».

В одной конкретной области «Шерман» был особенно уязвим. Как мы уже отмечали, боекомплект пушки хранился в спонсонах – в двух ящиках в правой части корпуса и в одном ящике слева. Опыт боевых действий показал, что значительная часть потерь происходит из-за возгорания боеприпасов, возникающего из-за пробивания брони в этих зонах. В качестве временной меры на самые уязвимые точки начали наваривать бронеплиты толщиной 25 мм. Сначала это начали делать в полевых условиях, а затем – и на заводах. От наваривания дополнительной брони отказались в 1944 году, когда началось применение «мокрого» способа хранения боекомплекта.

Дополнительную накладную броню использовали также для защиты лобовой части башни и корпуса. В частности, в правом переднем углу внутри корпуса был удален кусок брони для улучшения доступа к механизмам для наводки орудия. Со временем с учетом этого была изменена конструкция башни, а в качестве временной меры снаружи башни были наварены накладки толщиной 37 мм. Кроме того, накладки наваривались на переднюю поверхность обтекателей люков механиков- водителей. Так же как и в случае с накладками на броне в местах хранения боекомплекта, сначала модификация выполнялась в полевых условиях, а затем – прямо на заводах. Многие экипажи возили запасные траки, приваривая их к броне в качестве дополнительной защиты, хотя такая практика не ограничивалась «Шерманами».


Танк «Шерман»

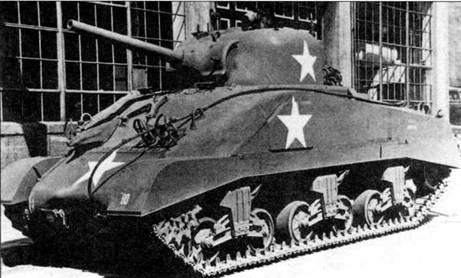

Всего лишь 75 танков М4А4 в ходе модернизации получили радиальный дизельный двигатель RD-1820. Эти машины получили новое обозначение М4А6. Обратите внимание на единую литую лобовую часть корпуса и дополнительную броню на бортах в местах хранения боекомплекта.

Защита танка от атак с короткой дистанции

Мы обратили внимание на то, что имели место споры относительно эффективности амбразуры для стрельбы из пистолета в оригинальной башне М4 у рабочего места заряжающего. Верно то, что амбразура нарушала целостность брони, но когда ее ликвидировали, экипаж остался беззащитным против атак пехоты и минеров противника, которые приближались к танку на несколько метров и оказывались в «мертвой зоне» – из танка поразить их было невозможно. Оказавшиеся в такой ситуации танки подвергались очень серьезной опасности. Еще в 1916 году, когда танки впервые появились на поле боя, они подвергались атакам решительных пехотинцев, и немало машин было выведено из строя с помощью элементарной взрывчатки (часто в виде десятка ручных гранат, сложенных в прочный мешок), брошенной под гусеницу. Такая же тактика с успехом применялась во время Второй мировой войны. Она дополнилась использованием магнитных мин, так называемых прыгающих мин и шестовых подрывных зарядов. Последние представляли собой кумулятивный заряд, закрепленный на конце короткого шеста, который резким движением, подобным штыковому удару, упирали в корпус танка. Этот способ был очень опасен для нападающего и использовался исключительно японцами. Нападения на «Шерманы» с использованием магнитных мин были достаточно редким явлением благодаря применению практики, заимствованной у немцев, – корпус и башню покрывали слоем вещества, не позволяющего магнитам мины удерживать ее на броне (германская версия пасты «циммерит», в состав которой входила мастика, содержащая древесные опилки), хотя экипажи иногда покрывали лоб и борта машины слоем цемента, накладывая его обычным мастерком. Конструкторы, отвечавшие за усовершенствование «Шермана», постоянно искали и опробовали методы защиты танка от таких нападений: от применения противопехотных мин, гранат и огнеметов до стрельбы из пистолетов-пулеметов из танка, не делая для этого амбразуры в бортах.


Танк «Шерман»

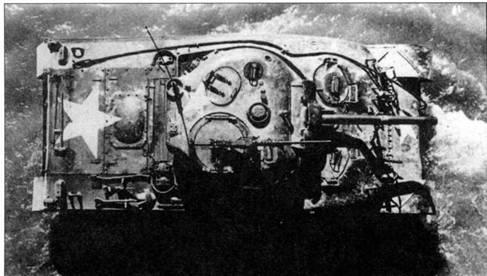

Танк М4А6 получил корпус от М4А4. Главным различием между этими машинами было наличие выпуклости на задней крышке. Производство М4А6 было прекращено из-за проблем стандартизации. Танки не принимали участия в боевых действиях.


Последнее предложение выглядело довольно эксцентрично, хотя следует признать, что не только американцы рассматривали возможность его практического использования – попытки были сделаны и в Германии. Метод выглядел следующим образом. Предлагалось взять прочную стальную трубку, плавно согнуть ее под углом 90 градусов и закрепить на стволе пистолета-пулемета М3. К трубке прикрепить перископ, снабженный простым прицелом. Трубку разместить на месте стандартного наводимого перископа (таким образом, стрелять из этого приспособления могли бы командир танка, заряжающий или даже помощник механика-водителя/стрелок носового пулемета) в элементарном поднимающемся станке. На практике ничего не могло быть проще: ствол пулемета вставляют в нижний конец трубки, прицеливаются через перископ и нажимают спусковой крючок Испытания показали, что приспособление вполне эффективно при стрельбе по силуэтным мишеням на дистанции 30 м, хотя нет свидетельств его использования в бою. Немецкий вариант приспособления назывался «Maschinenpistole mit Vorsatz» (пистолет-пулемет с насадкой) или «Maschinenpistole mit Krummlauf» (пистолет-пулемет с кривым стволом). Буквы J, Р и V обозначали одну из трех модификаций оружия. Немецкий вариант выглядел намного серьезнее. Модификация МР44К/30 предусматривала изгиб ствола под углом 30 градусов, модификация МР44К/40 (видимо, существовала только на бумаге) – под углом 40 градусов, модификация МР44К/90 – под прямым углом. Было совершенно недостаточно просто согнуть ствол и прикрепить зеркальный прицел. В стволе пришлось просверлить отверстия для постепенного отвода газов, снизив начальную скорость пули с 650 м/сек до 300 м/сек В результате оружие могло применяться только для стрельбы на очень короткие дистанции. Известно, что было заказано целых 10 000 МР44К/30 (много экземпляров этой модификации хранится в музеях и, быть может, в частных коллекциях), но нет никакой информации об использовании этого оружия в боевых действиях.
