Разработанные также в Британии тралы серии «Фармер» были более сложными. Изготавливались три версии трала, на двух из которых для траления использовались зубцы, как у бороны, а не сошники. Трал «Фармер Фронт» обрабатывал землю по всей ширине танка, «Фармер Трэк» – только там, где проедут гусеницы. В третьей разновидности трала, которая называлась «Фармер Дэк», использовались сошники, перед которыми были установлены тяжелые катки, которые не позволяли им закапываться в землю. В экспериментальном порядке они разрабатывались для «Шермана» и «Черчилля», но были признаны ненадежными.
Тралы, работавшие по принципу снегоочистителя, были значительно проще, но имели большой недостаток – поднимая много почвы, они часто закапывали мины еще глубже, вместо того чтобы поднимать их на поверхность. Избавиться от этого удалось, начав использовать отвалы с длинными закругленными или клиновидными зубцами по нижнему краю. Это сработало, особенно на песке и на рыхлом грунте. Первый трал американской разработки Т4 был прямым и устанавливался под углом к танку. Трал оказался неудачным. Вместо него были разработаны модели Т5 и Т6 с V-образными отвалами. Верхние части отвалов были закруглены, чтобы поднятые мины не цеплялись за них (вечная проблема). Самые удачные черты этих тралов были использованы в моделях Т5Е2 и Т5ЕЗ. В июне 1944 года было решено закупить небольшое количество тралов. В период с марта по май того же года было изготовлено и поставлено 100 тралов. Они использовались на Тихоокеанском театре в боях против японцев. Усовершенствованные V-образные отвалы были разработаны и для танков, которые пришли на смену «Шерманам». Похожие устройства используются и теперь.
Варианты «Шермана»

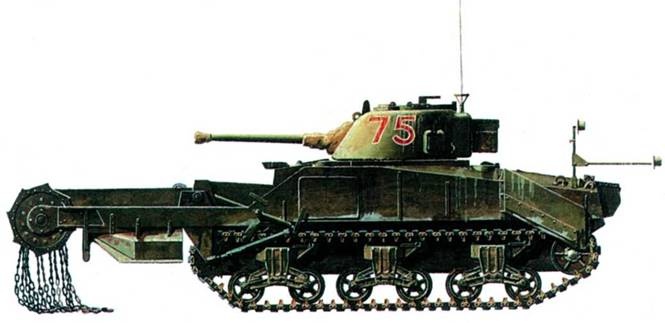

Цепи бойкового трала танка «Шерман-Краб» били по земле перед танком, взрывая зарытые мины, а зубчатые диски на концах вала служили для разрезания проволочных заграждений.

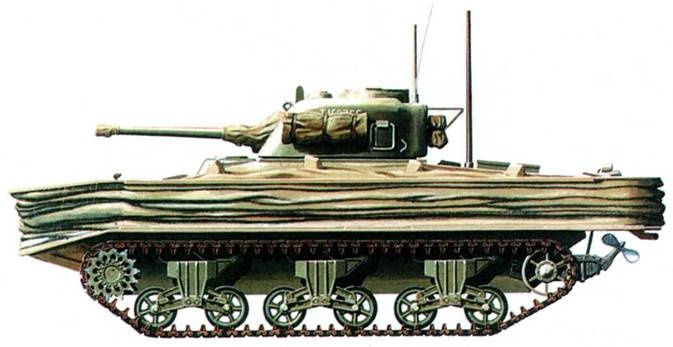

«Шерман DD» со сложенным экраном для преодоления водных преград. Экран закрывал носовой пулемет, что снижало боевую эффективность танка.

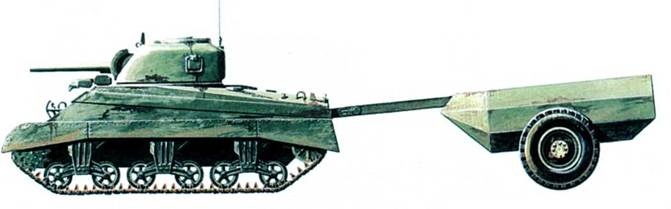

Вверху. Огнеметный танк «Шерман-Крокодил» с бронированным прицепом, в котором находится огнесмесь.

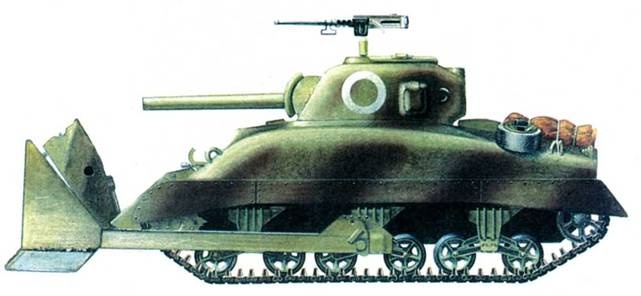

Внизу. Некоторые «Шерманы» были оборудованы бульдозерными отвалами, которые прикреплялись к центральным тележкам с каждого борта и приводились в движение гидравлически от поворотного механизма башни М4.
Первые огнеметы, установленные на «Шерманы», были вспомогательными. Позже были разработаны варианты «Шермана», где огнемет стал основным вооружением.
Катковые минные тралы
Большая часть приспособлений для ликвидации минных полей, разработанных для установки на «Шермане», представляла собой катковые минные тралы цилиндрической формы, которые надо было толкать перед танком. Они делились на две группы: в первую входили очень тяжелые прочные тралы, предназначенные для проделывания проходов в минных полях, во вторую – гораздо более легкие тралы, предназначенные только для обнаружения мин без потерь людей и техники, а лишь ценой потери или повреждения самого трала. Представителем последней группы был трал «Лулу», отличавшийся довольно сложной конструкцией. «Лулу» представлял собой три легких деревянных цилиндра, закрепленных на деревянных брусьях в виде катков таким образом, что два цилиндра катились перед гусеницами, а третий – немного позади них между гусеницами. Каждый каток был снабжен электрической обмоткой, чувствительной к металлическим деталям мины, и приводил в действие зуммер каждый раз, когда проезжал над ней (на самом деле – над любым куском черного металла, которые во множестве валяются на любом поле боя). При обнаружении мины (или куска металла) движение приостанавливается до тех пор, пока сапер сможет добраться до мины и выкопать ее. Если это мина – она обезвреживается. Естественно, человек при этом подвергается очень большой опасности. Именно по этой причине приспособление, известное как «Лулу», в армии не использовалось.
Первым приспособлением для обнаружения мин стал британский AMRCR (Anti-Mine Reconnaissance Castor Roller) – катковый минный трал, разработанный специально для танка «Шерман V». AMRCR состоял из четырех самоориентирующихся катков (катки закреплялись на оси, которая, в свою очередь, закреплялась в вертлюге, закрепленном на вертикальной оси). Катки закреплялись попарно один за другим перед каждой гусеницей на опорах, которые крепились болтами к первой и второй тележкам. Подобно большинству минных тралов, катки AMRCR были выполнены из стальных дисков, но разного диаметра. Ширина катка была равна ширине гусеницы. Оборудованный тралом AMRCR танк медленно продвигался по подозрительной местности, пока мина не детонировала. Затем он отъезжал назад, пропуская вперед танки с бойковым тралом, которые обезвреживали минное поле. Опоры трала в случае необходимости сбрасывались (они крепились на пироболтах). Устройство как-то функционировало, но оснащенный им танк очень плохо маневрировал. Кроме того, оно было довольно дорого. От него также было решено отказаться.

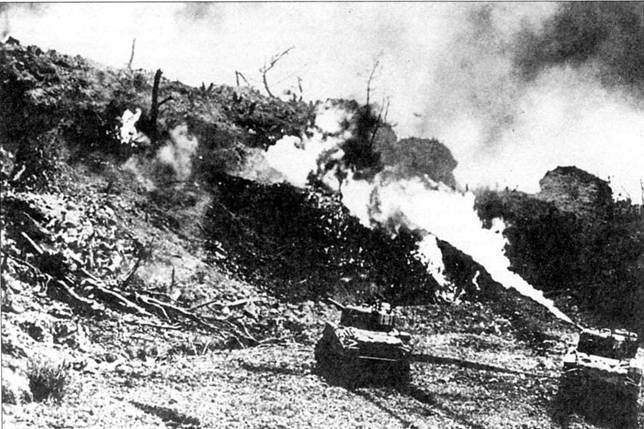

Американская морская пехота, сражавшаяся с обороняющимися, засевшими в бетонных бункерах, считала огнеметы самым эффективным оружием.
В Канаде была сделана попытка разработать более долговечное и прочное устройство CIRD (Canadian Indestructible Roller Device) – круговой минный трал. Он выпускался в двух версиях. Длина катка у трала первой версии составляла 394 мм, диаметр 635 мм, у трала второй версии – 457 мм и 711 мм соответственно. Вес каждого катка превышал тонну. С момента высадки в Нормандии и до конца 1944 года оборудованные тралом CIRD «Шерманы» придавались по одному на танковый взвод, но использовались в сочетании с танками, снабженными другими противоминными устройствами, например, удлиненным подрывным зарядом «Тейпуорм» (см. ниже).
Выпускались также тралы, которые были значительно больше и тяжелее. Они предназначались не для обнаружения минных полей, а для проделывания проходов в них. В ходе первых экспериментов, проведенных в США, танк М3 был оборудован катковым тралом Т1. Он состоял из трех катков, два из которых танк толкал перед гусеницами, а третий тянул сзади. Каждый каток был 1020 мм в диаметре. Передние катки были собраны из четырех дисков с прокладками, закрепленных на оси. Задний диск был собран из пяти дисков. Испытания показали, что устройство обладает значительным потенциалом. 10 декабря 1943 года была продемонстрирована его вторая версия Т1Е1, установленная на прототип эвакуационной машины М32 на шасси «Шермана». На этот раз все три катка были смонтированы перед танком. Кроме того, имелась укосина, установленная на спонсонах на уровне верха лобовой бронеплиты для подъема катков из воронок в случае подрыва мины. Каждый каток был собран из шести дисков диаметром 1220 мм и толщиной 50 мм, нежестко закрепленных на валу. Между дисками находились прокладки. Вес всего устройства составлял 16,4 т. В течение апреля 1944 года было изготовлено 75 этих минных тралов.
