Средний танк М3, впервые вступивший в бой 27 мая 1942 года, сам достоин изучения за вклад, который он внес в победу во Второй мировой войне, дав возможность британским танковым дивизиям в Северной Африке на равных сражаться и уничтожать немецкие танки PzKpfw IV и тем самым не позволить Африканскому корпусу фельдмаршала Роммеля прорваться к Суэцкому каналу и форсировать его. Но у нас иные задачи, поэтому мы рассматриваем М3 всего лишь как непосредственного предшественника среднего танка М4 «Шерман».

Главный недостаток танка заключался в его основном вооружении. Характеристики 75-мм пушки М2, которая изначально представляла собой неудачную и имевшую низкую скорострельность зенитку Тб (ее, в свою очередь, разработали на базе французского полевого орудия «60-15» образца 1897 года, которое устанавливали на первые французские танки «Шнейдер» и «Сен-Шамон»), были достаточно адекватны как с точки зрения стрельбы прямой наводкой, так и по площадям, но ее выбор в качестве пушки для первой версии М4 еще нужно было подтвердить. Бронебойные снаряды, снаряды с защитным наконечником и с баллистическим и защитным наконечником (АРСВС) могли пробивать 50-мм гомогенную броню, наклоненную под углом 30 градусов, на дистанции 900 метров; дальность стрельбы фугасными снарядами достигала 10 километров. Но расположение пушки – в спонсоне, с 30 градусами независимого движения – создавало экипажу значительные проблемы.

Об этом недостатке было известно с самого начала, но (следует помнить, что до объявления Гитлером войны Соединенным Штатам оставалось еще несколько месяцев и в США существовали сильные – но не доминирующие – настроения воздержаться от вмешательства в то, что казалось исключительно европейским делом) поступил приказ начать выпуск лучших из имеющихся танков как можно быстрее. В результате были подписаны значительные контракты на выпуск М3. В общей сложности с июня 1941 по декабрь 1942 года было построено 6258 машин в шести вариантах. Но не успела высохнуть краска на первом М3, как командование бронетанковых войск представило детальные тактико-технические данные танка, который должен был его заменить.

Часть 2
Разработка танка М4 «Шерман»

Первый проект «Шермана» был готов в 1941 году, а первый набросок – двумя годами раньше, но танк должен был пройти длинный путь, прежде чем последние экземпляры сошли с заводских конвейеров в середине 1945 года.


Танк «Шерман»

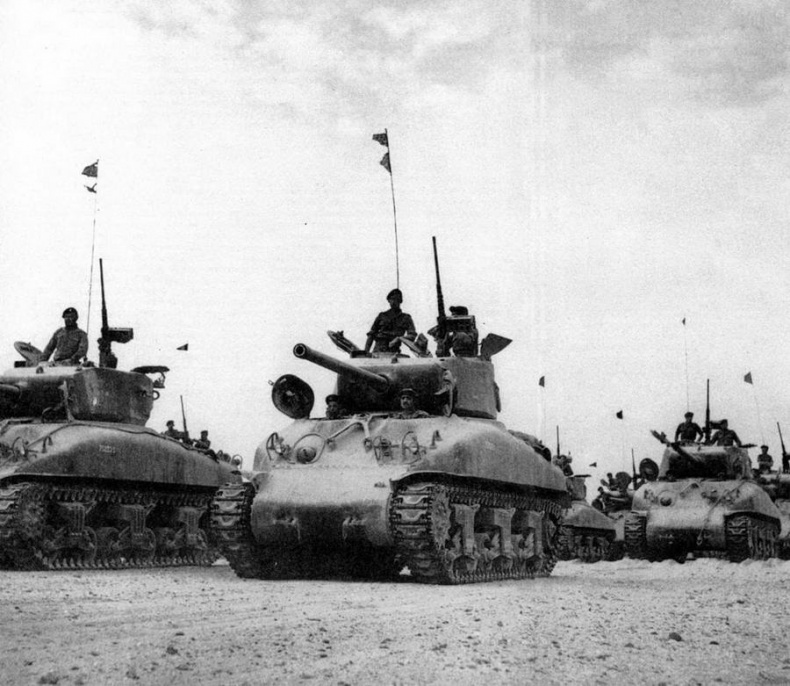

Танки М4А1 «Шерман» Армии обороны Израиля, оснащенные 76-мм пушками и едиными литыми крышками дифференциала (это значит, что они выпущены в 1944-1945 гг.), в парадном строю перед выходом с Синайского полуострова в декабре 1956 г.


Когда готовились подробные технические условия для нового американского среднего танка, акцент делался на максимальном учете сильных сторон (по общему признанию, еще не проверенных) танка М3 и использовании их в новом проекте. Никто не собирался создавать совершенно новую машину, скорее это была новая стадия эволюционного процесса, начатого при разработке экспериментальной машины Т5 (принятой на вооружение под индексом «средний танк М2»), Хотя принципиальное решение о начале разработки нового танка было принято в последний день августа 1940 года, лишь 18 апреля 1941 года на Абердинском полигоне состоялось совещание по этому вопросу. Собраться раньше не представилось возможным, поскольку все конструкторы бронетанковой техники- всю осень и зиму были заняты подготовкой окончательного варианта проектной документации для выпуска танка М3. На совещании в Абердине было решено оставить для нового танка шасси М3, включая нижнюю часть корпуса, подвеску, трансмиссию и силовую установку. К счастью, нижняя часть корпуса проектировалась вокруг двигателя «Райт» R975 ЕС2, и двигательный отсек был достаточно большим для того, чтобы вместить более мощную силовую установку совершенно другой конфигурации (хотя и не без трудностей). Это было важно для будущего. В верхней части корпуса предполагалось использовать как можно больше компонентов М3, тогда как вооружение должно было большей частью остаться тем же, но скомпоновать его предполагалось по-другому.

Причина, из-за которой пушку танка М3 пришлось устанавливать в спонсон, была проста. В Соединенных Штатах не было башни, которая могла выдержать ее вес (355 кг) (75-мм пушка М3, которой предполагалось вооружить новый танк, была на 50 кг тяжелее и имела более длинный ствол), поэтому создание этого важного компонента было делом первой необходимости. В своей основе новая башня должна была быть похожей на башню М3, то есть представлять собой толстый низкий цилиндр с наклонной передней частью (но с увеличенным углом наклона брони). В кормовой части башни предусматривалась кормовая ниша для установки радиостанции. Башню предусматривалось установить на кольцо диаметром 1753 мм (аналогичное кольцо у танка М3 имело диаметр 1384 мм). Подобно своему предшественнику, танк должен был иметь электропривод для поворота башни и гиростабилизатор вертикальной наводки пушки. Оглядываясь назад, можно отметить, что с самого начала диаметр мог бы быть и побольше, чтобы можно было устанавливать более тяжелое вооружение; его пришлось устанавливать уже на башню новой конструкции (которую устанавливали на кольцо такого же диаметра), предложенной для танков серии Т-20. Башня должна была иметь съемную лобовую бронеплиту, что позволяло устанавливать альтернативные варианты вооружения: 75-мм пушку М3 L/40.1 и спаренный с ней 7,62-мм пулемет; две 37-мм пушки Мб L/56,6 и 7,62-мм пулемет; три 12,7-мм пулемета, установленных под большим углом; 57-мм пушку Mk V (британская скорострельная противотанковая пушка с адекватными характеристиками, но небольшим весом снаряда) со спаренным 7,62-мм пулеметом; 105-мм гаубицу М2А1 со спаренным 7,62-мм пулеметом. Как мы увидим впоследствии, танки «Шерман» можно было оснащать самым разным вооружением, хотя на практике применялись лишь два сочетания. Кроме того, на башню предполагалось установить командирский купол (взятый с танка М3) вместе с 7,62-мм зенитным пулеметом. Предполагалось также оставить два 7,62-мм курсовых пулемета, из которых должен был стрелять механик-водитель (угол вертикальной наводки этих пулеметов составлял от +8 до -6 градусов, в таком положении их можно было зафиксировать), и пулемет 7,62-мм в шаровой установке (в марте следующего года было принято решение отказаться от этих пулеметов, поскольку их сочли отвлекающими внимание водителя).


Танк «Шерман»

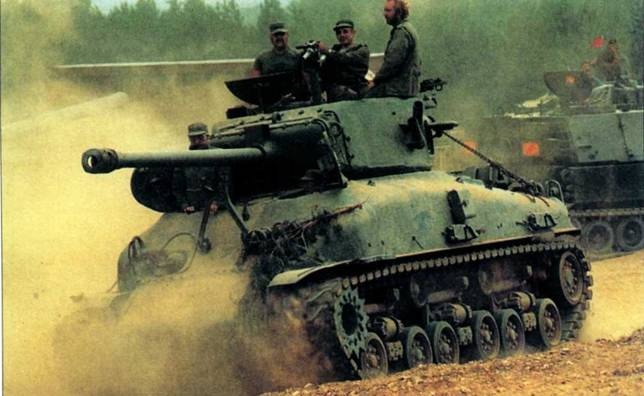

Восстановленный M4A1(76)W HVSS. Обращают на себя внимание отсутствие щитка для защиты гусеницы от песка, гусеницы шириной 585 мм и тележки улучшенной конструкции. За последние 18 месяцев войны было выпущено почти 3500 машин.


Помимо основного тактического преимущества, которое давало возможность поворачивать башню на 360 градусов, сосредоточение основного вооружения в башне и отказ от 37-мм пушки позволили сократить численность экипажа до пяти человек: остались – в носовом отделении – механик-водитель (слева) и помощник механика-водителя/стрелок (они были разделены трансмиссией); в башне – наводчик (справа от пушки), заряжающий (слева от пушки) и командир танка (за наводчиком). Такая компоновка экипажа оставалась стандартной для танковых войск Соединенных Штатов до появления танков М41 «Уокер Бульдог» и М48 «Паттон» в 1952 году. Носовой пулемет в шаровой установке никогда больше не применялся. В результате отказа от спонсона форма корпуса упростилась, силуэт танка стал ниже. Высота М3 с учетом командирского купола составляла 3125 мм, прототип М4 был на 203 мм ниже, а первый серийный вариант (без командирского купола) – еще на 152 мм ниже. Таким образом, уменьшилась общая площадь бронирования, что позволило увеличить толщину брони без увеличения общего веса танка. Первоначально остальные габаритные размеры танка М4 оставались такими же, как у М3, – длина 5639 мм, ширина 2718 мм. Однако перед началом серийного производства были внесены изменения – М4 стал на 254 мм длиннее и на 100 мм уже. Следующие версии танка были еще длиннее. Когда была установлена новая система подвески, общая ширина танка увеличилась.
