При испытании опытного танка 150 (КВ-1 с бронёй 90 мм), догружённого до веса КВ-2 с экраном, в пробеге произошли поломки шестерён коробки перемены передач и скручивание ступицы барабана бортового фрикциона.
Прошу Вас о созыве представителей НКО, НКТМ, НКСП и конструкторов Кировского и Ижорского заводов с материалами по экранированию и испытаниям для решения вопроса, как быть дальше с экранированием КВ-2».
В результате до начала войны вопрос об экранировке танков КВ-2 так и не был решён, и эти танки в июне 1941 года выпускались без экранов.
УСТРОЙСТВО КВ-2
Конструкция танка КВ-2 по ходовой части, двигателю, трансмиссии и другим основным агрегатам не отличалась от КВ-1. Основным отличием являлась другая башня с вооружением и иное размещение боекомплекта. Поэтому в описании основное внимание уделено именно этим моментам. Также даётся информация о внешних отличиях танков КВ-2 разных периодов выпуска.
Внутри корпус КВ-2 делился на отделение управления, боевое отделение, моторное и трансмиссионное отделения. Отделение управления находилось в передней части, в нём размещались приводы управления танком, сиденья механика-водителя и радиста, а также контрольные приборы, воздушные баллоны для запуска двигателя, радиостанция и четыре аккумуляторных батареи. В центре лобового листа корпуса находился смотровой лючок механика-водителя, а в крыше над ним — зеркальный смотровой прибор. Над сиденьем радиста имелся люк для посадки экипажа, а в днище за сиденьем механика-водителя — аварийный люк.
Боевое отделение находилось в средней части корпуса. В нём размещались сиденья командира танка, командира орудия (он же наводчик), заряжающего и замкового. Сиденья крепились в башне и вращались вместе с ней.
Вдоль бортов боевого отделения устанавливались топливные и масляные баки, а в крыше над их горловинами имелись лючки с пробками, служащие для заправки баков маслом и топливом. В днище боевого отделения под маслобаком имелся люк с пробкой для слива масла. Над боевым отделением на шариковой опоре монтировалась башня.
Моторное отделение находилось за боевым, и отделялось от последнего специальной перегородкой. В моторном отделении к днищу танка крепилась подмоторная рама, на которой находился двигатель В-2К, а вдоль бортов устанавливались радиаторы. В днище передней части моторного отделения имелся люк, закрываемый пробкой, служащий для слива воды из системы охлаждения. Листы крыши моторного отделения крепились болтами к поперечной балке корпуса танка и бортовым листам и могли сниматься. В крыше имелся люк для доступа к двигателю, два выхлопных патрубка, два отверстия для входа воздуха, охлаждающего радиаторы, и лючок для заливки воды в систему охлаждения. В перегородке между моторным и боевым отделением танка имелись две створки для доступа к двигателю, а также жалюзи для вентиляции боевого отделения и дверцы для снятия топливных и масляных баков.
Трансмиссионное отделение размещалось в кормовой части танка и отделялось от моторного перегородкой, к которой крепился кожух вентилятора. В перегородке имелись дверцы с защёлками. К днищу танка приваривалась рама для крепления коробки перемены передач, а в днище под коробкой был лючок для слива масла из КПП. На бортах трансмиссионного отделения крепились болтами картеры бортовых передач, под которыми в днище имелись лючки для слива масла, закрытые пробками на резьбе.

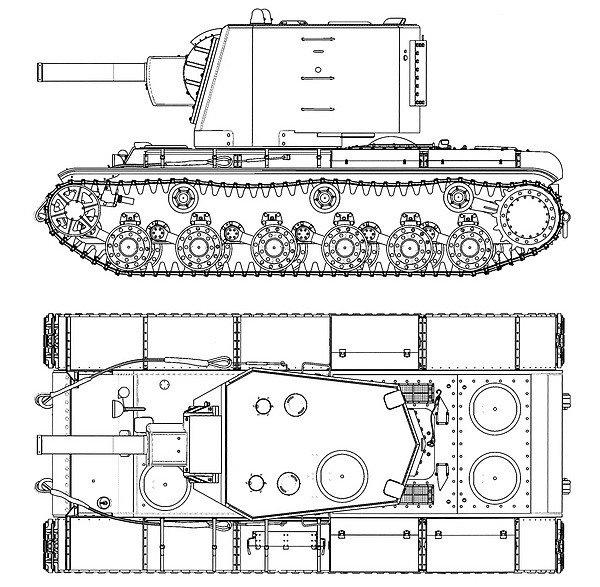

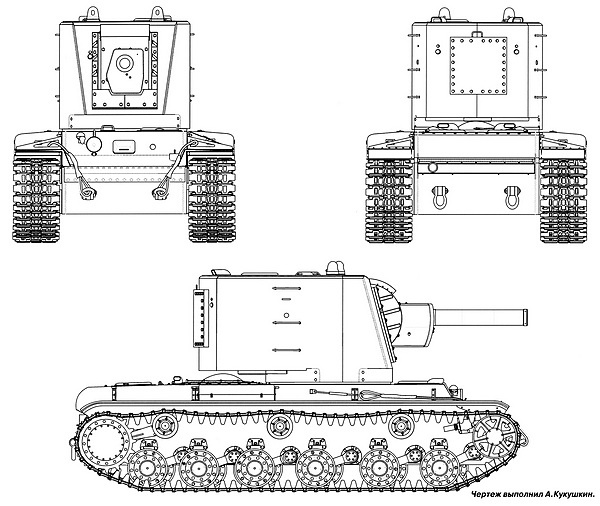

Танк КВ-2 с ранним образцом большой башни выпуска июля-августа 1940 года.
В кормовой части корпуса имелся карман для выхода воздуха, закрытый броневыми листами. Крыша трансмиссионного отделения съёмная, на болтах. В ней размещалось два люка для доступа к механизмам трансмиссии.
Корпус танка КВ-2 ничем не отличался от корпуса КВ-1 и собирался из катаных бронелистов толщиной 30, 40 и 75 мм. Листы соединялись между собой при помощи сварки и дополнительно укреплялись изнутри угольниками и накладками, а наиболее ответственные места усиливались гужонами. Любопытная подробность — при сварке одного корпуса КВ расходовалось 304 кг электродов (аустенитовых — 175 кг, марки «МД» — 87 кг, ОМП-5 — 32 кг и углеродистых — 10 кг).
Основным изменением внешнего вида бронекорпуса КВ-2 за время его производства стала замена люка-пробки в лобовом листе корпуса (для стрельбы из пулемёта ДТ) шаровой установкой. Это изменение пошло в серию со второй половины октября 1940 года. Таким образом, без постоянной установки ДТ в лобовом листе изготовили все 24 КВ-2 с башней раннего типа. Кроме того, эти КВ-2 имели 34 гужона в уголке на стыке нижнего и верхнего передних листов корпуса (17 сверху и 17 снизу). В сентябре 1940 года их количество сократили до 22 (11 сверху и 11 снизу).
Как уже говорилось, танки КВ-2 имели башни двух типов — раннюю, больших размеров со скошенным передним листом, и позднюю, ещё известную как «большая пониженная». Ранней башней оснащались КВ-2 из числа машин установочной партии (№№ У-1, У-2, У-3 и У-4), а также танки выпуска июля-августа 1940 года (№№ А-3603 — А-3622). Башня собиралась из плоских броневых листов толщиной 30 (крыша и днище кормовой ниши) и 75 мм (борта), сваренных между собой. Изнутри сварные швы усиливались угольниками и накладками. В крыше башни имелся один люк для посадки экипажа, два зеркальных смотровых прибора (установлены в кормовой части), а также ПТК и ПТ-5 в бронированных стаканах. В правом и левом бортах башни имелись две смотровые щели с приборами «триплекс» и два отверстия для стрельбы из револьверов, закрытые броневыми пробками. В корме находился люк для монтажа и демонтажа 152-мм гаубицы, закрытый броневой крышкой, установленной на болтах (крышка не имела петель), а также два лючка для стрельбы из пулемётов ДТ, над которыми были отверстия для прицеливания. Такой же лючок для стрельбы из пулемёта был в переднем листе башни, справа от орудия. В башне устанавливалась 152-мм гаубица М-10Т.
Следует сказать, что ранние башни танков У-1, У-2 и У-3 отличались от У-4 и других КВ-2 выпуска июля-августа 1940 года расположением скоб для посадки экипажа. Кроме того, у машины У-1 в правом борту башни имелись дополнительные смотровые щели и люк-пробка для стрельбы из личного оружия.
КВ-2 выпуска ноября — декабря 1940-го и мая — июня 1941 года получили так называемую большую пониженную башню. По сравнению с предыдущей она имела меньшие размеры и более простую форму.
В новой башне был установлен пулемёт ДТ, спаренный с гаубицей, а также ещё один ДТ в шаровой установке в кормовом листе башни. В кормовой части появилась дверца, служащая для демонтажа ствола гаубицы и загрузки боекомплекта. Она закрывалась болтами и имела отверстие для стрельбы из личного оружия. В крыше башни имелся люк для посадки экипажа, два вентилятора, четыре зеркальных смотровых прибора, закрытых броневыми колпаками и установка приборов ПТ-5 и ПТК в броневых стаканах.
