Выпуск «Пантеры» получил один из самых высших приоритетов для промышленности рейха — в одной категории с этим танком стояло, например, изготовление локомотивов и программа производства горючего.

На все фирмы, привлекаемые к выпуску «Пантеры», рейхсминистерство вооружений оказывало достаточно сильное давление с тем, чтобы к весне будущего года выполнить распоряжение Гитлера об изготовлении 250 новых танков.

Параллельно с подготовкой к выпуску нового танка на предприятиях четырёх фирм заключались договора на поставку комплектующих другими компаниями. При этом для обеспечения выпуска «пантер» привлекались не только предприятия, расположенные на территории рейха, но и в генерал-губернаторстве (оккупированная территория Польши). Например, 7 июля 1942 года был подписан с филиалом компании Lohmann в городе Пабианице недалеко от Лицманштадта (так назывался польский город Лодзь в 1940–1944 годах в честь немецкого генерала Первой Мировой войны К. Лицмана. — Прим. автора.) контракт на ежемесячную поставку 150 комплектов узлов для вертикального и горизонтального механизмов наведения орудия.

По состоянию на 13 июля 1942 года были выданы заказы примерно на 70 % узлов и агрегатов, необходимых для изготовления 1000 «пантер». Наиболее «узкими местами» на тот момент являлись возможные задержки в поставке балансиров опорных катков, которые изготавливались компанией Siepmannwerke, а также неясность с типом трансмиссии «Пантеры».


Тяжёлый танк «Пантера». Первая полная энциклопедия

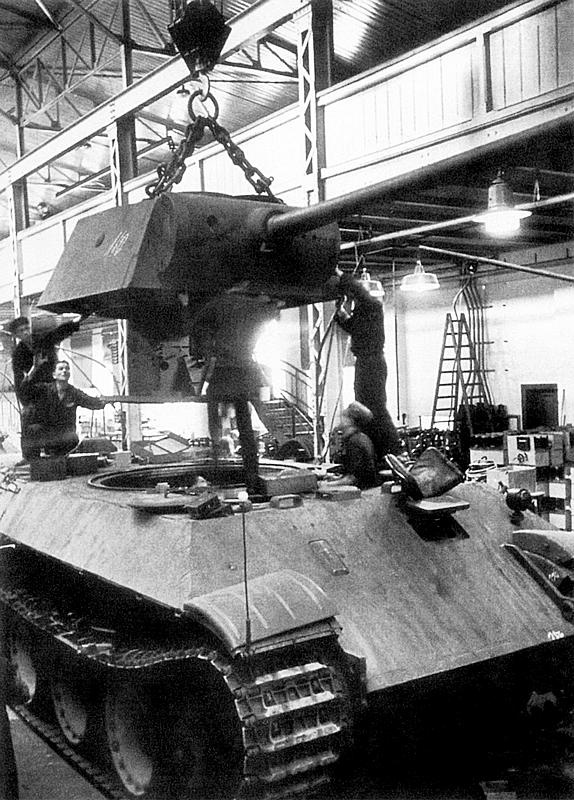

Установка башни на шасси танка «Пантера». Лето 1943 года, предположительно завод фирмы Daimler-Benz. Обратите внимание, что крепление для ЗИП и инструмента на правом борту ещё отсутствует (АСКМ).


В июле 1942 года сначала был заключён контракт с заводом Adlerwerke во Франкфурте-на-Майне на изготовление 50 полуавтоматических коробок перемены передач (КПП) OLVAR, спроектированных фирмой Maybach (немецкие конструкторы считали, что управление 40-тонной машиной и переключение передач потребует от механика-водителя больших усилий, и пытались выйти из этого положения, используя полуавтоматическую коробку передач). Однако для того чтобы без проблем установить коробку OLVAR на новый танк, требовалось провести серию их испытаний. Кроме того, конструкция коробки передач была очень сложной и дорогой в изготовлении (с точки зрения качества использовавшихся в ней материалов, количества шарикоподшипников и особенностей устройства), а также требовала достаточно квалифицированного обслуживания. Другой полуавтоматической коробки, да ещё и с определёнными габаритами, пригодными для монтажа в «Пантеру», на тот момент не имелось.


Тяжёлый танк «Пантера». Первая полная энциклопедия

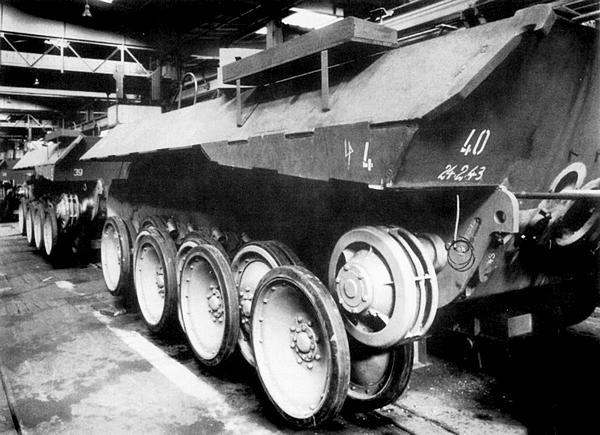

Линия сборки танков «Пантера» в цеху завода фирмы MAN. На корме ближайшего шасси видна дата — 24.2.43. При изготовлении «пантер» шасси устанавливались на специальные тележки, одна из которых видна снизу (ЯМ).


Поэтому было принято решение использовать уже знакомую конструкцию механической КПП, спроектированную фирмой Zahnradfabrik Friedrichshafen (ZF). Эта компания усиленно «проталкивала» созданную ею для «Пантеры» упрощённую (прежде всего с точки зрения технического обслуживания) коробку передач. К слову, фирма ZF являлась одним из лидеров по разработке и изготовлению КПП и трансмиссий в Германии, её коробками оснащались танки Pz.III и Pz.IV.

Кстати, и у проекта КПП OLVAR фирмы Maybach, и у коробки передач ZF были свои сторонники в «верхах». Первую поддерживали представители управления вооружений сухопутных войск, настаивавшие на автоматизации процедуры переключения передач, а за вторую выступали офицеры из инспекции танковых войск. Дискуссии возникли по вопросу возможности оснащения 45-тонной машины (а к моменту постановки на производство масса «пантеры» возросла на девять тонн) ручной трансмиссией, на которой механик-водитель физически сможет осуществлять переключение скоростей. Компания Zahnradfabrik Friedrichshafen начала проектирование такого варианта ещё в феврале 1942 года — работа велась известным в то время специалистом по трансмиссиям графом фон Соденом и доктором технических наук Майером. За короткое время они сумели провести необходимые расчёты и испытания, и в августе 1942 года два первых варианта коробки передач для «Пантеры», получившие обозначение AK 7-200, были готовы. Это была 7-скоростная полностью синхронизированная КПП с тремя валами и синхронизацией всех передач (исключая первую и заднюю), которая, с небольшими изменениями, ставилась на «пантеры» вплоть до окончания их производства.

Результаты предварительных испытаний AK 7-200 оказались столь обнадёживающими, что рейхсминистерство вооружений сразу же поставило вопрос об организации их серийного производства, несмотря на то, что до этого о ручной трансмиссии для 45-тонной машины с двигателем в 700 л.с. даже не слышали. Небольшие технические проблемы, с которыми столкнулись в начале производства и эксплуатации, были устранены за короткое время, и до конца 1942 года фирма ZF сумела изготовить 61 КПП AK 7-200.

Сначала эти коробки передач выпускались на предприятии компании ZF в Пассау, а к середине 1943 года в строй вошёл новый завод Waldwerke GmbH, построенный на средства главного командования сухопутных войск. Примерно в это же время компания ZF открыла ещё один завод для выпуска элементов КПП в городе Шлеттштадте в Эльзасе (ныне г. Селеста). В результате вплоть до конца войны заводы, производящие «пантеры», не имели проблем с поступлением КПП AK 7-200, выпуск которых в отдельные месяцы достигал 1000 штук. Однако устранить все недостатки, выявленные в процессе эксплуатации AK 7-200, так и не удалось.


Тяжёлый танк «Пантера». Первая полная энциклопедия

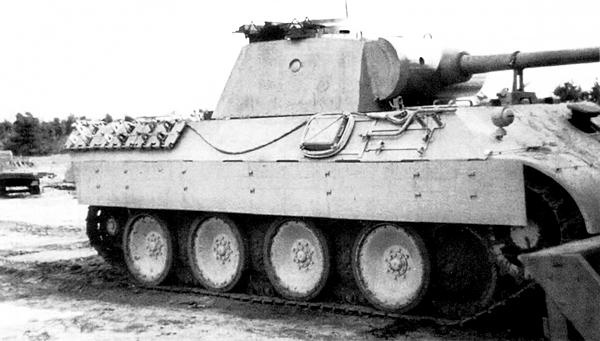

Танк «Пантера», изготовленный фирмой Henschel в июне 1943 года. Хорошо видно, что в отличие от «мановских» машин у «хеншелевских» нет крепления для укладки огнетушителя на правом борту корпуса (ЯМ).


13 июля 1942 года директивой рейхсминистра Шпеера «Пантера» должна была оснащаться планетарным механизмом поворота типа THE, спроектированным фирмой MAN. Поэтому изготовление 60 узлов механизма «фрикцион-тормоз», которые предполагалось устанавливать по первоначальному плану, пришлось прекратить. Компания MAN заявила, что испытания планетарных механизмов поворота она сможет закончить не ранее середины октября 1942 года, и лишь тогда может идти речь о начале выпуска данного агрегата. Тут на помощь пришла фирма Henschel, которая сообщила, что могла бы взять на себя выпуск механизмов поворота, и обещала к 1 января 1943 года достичь ежемесячного выпуска в 110 комплектов.

Первое шасси «Пантеры» с корпусом из обычной (не броневой) стали фирма MAN сумела собрать только 16 сентября 1942 года, на месяц позже положенного срока. Машина именовалась Versuchs-Panther № 1 (опытная «Пантера» № 1) или V 1. При этом компания Rheinmetall не сумела подать башню с вооружением, и шасси пришлось «догружать» до расчётной массы, смонтировав на нём специальную рубку. К этому моменту (конец сентября) по распоряжению рейхсминистерства вооружения были прекращены и все работы по проекту «даймлеровской» «Пантеры», которые велись в конструкторском бюро Daimler-Benz.
