— С апреля 1943 года упразднён держатель для топора на левом борту танка.
— В мае 1943 года введено новое крепление для домкрата с одной удерживающей планкой. Тогда же ящики ЗИП, установленные на корме «Пантеры», стали оснащать специальными тепловыми экранами для зашиты от интенсивного нагрева выхлопными трубами.
— С июня 1943 года на левом борту корпуса стали приваривать крепления для укладки кувалды и инструмента механизма натяжения гусеницы.
— В конце февраля 1943 года маховик для открывания люка командирской башенки переместили: до этого он размещался за спиной командира танка, теперь маховик установили слева от него.
— В конце лета 1943 года стали приваривать жёсткий упор для люка командирской башенки и делать сливные отверстия для дождевой воды по периметру башенки.
— С 1 августа 1943 года на всех новых «пантерах» на командирской башенке стали приваривать опорное кольцо для турели зенитного пулемёта.
— В августе 1943 года в серию пошли усиленные опорные катки с 24 болтами для закрепления обода.
— В апреле 1943 года на бортах «Пантер» стали устанавливать защитные экраны (Schürzen), изготовленные из неброневой стали. Экраны предназначались для защиты 40-миллиметровых нижних бортовых листов корпуса от пуль советских противотанковых ружей, выпущенных с близких дистанций.

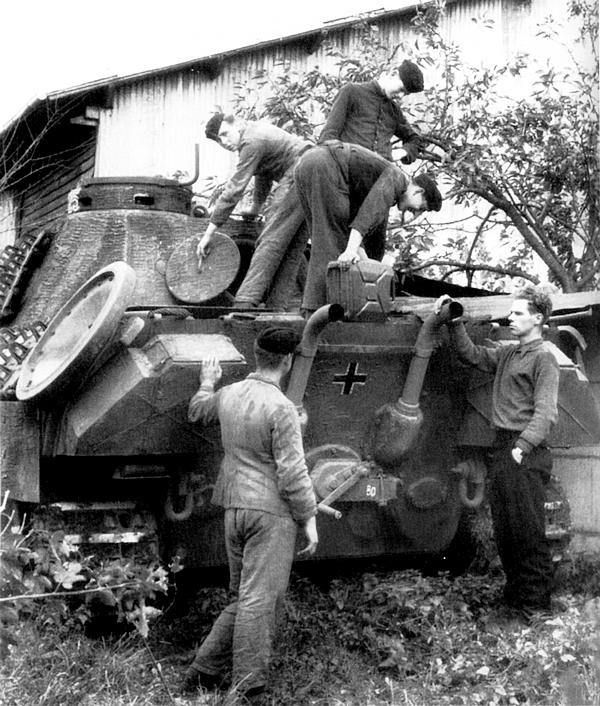

Заправка горючим танка «Пантера» Ausf.D. 10-я танковая дивизия, Франция, осень 1943 года. Машина имеет циммеритное покрытие, хорошо видны кронштейн для установки зенитного пулемёта на командирской башенке, запасной опорный каток и крепление домкрата на корме (ЯМ).
— С июля 1943 года упразднена одна фара Бош с левой стороны лобового листа корпуса над подкрылком (до этого на лобовом листе монтировали две фары, слева и справа).
— В августе 1943 года на поверхности всех траков гусеницы появилось по шесть дополнительных рёбер-«шевронов» для улучшения сцепления с грунтом. «Шевроны» формовались заодно с траком при отливке последнего.
— В конце августа 1943 года на «пантеры» стало наноситься антимагнитное покрытие — так называемый циммерит. Он предназначался для того, чтобы на броню нельзя было установить магнитные кумулятивные мины или гранаты. Циммерит наносился в заводских условиях, и его поверхность делалась так, чтобы увеличить расстояние до стальной поверхности без увеличения массы самого покрытия.
— В феврале 1943 года базовый цвет окраски танков был изменён на тёмно-жёлтый (Dunkelgelb). «Пантеры» уходили с заводов в войска окрашенными одним слоем основной краски. В полевые части для камуфлирования танков поставлялась краска оливково-зелёная (Olivgrün) и красно-бурая (Rotbraun). Схемы камуфляжей могли быть самыми разными, двух- или трёхцветными.
Следует сказать, что в некоторых случаях между введением того или иного изменения и внедрением его на всех выпускаемых «пантерах» могло пройти несколько месяцев.
УСТРОЙСТВО ТАНКА «ПАНТЕРА» Ausf.D
Конструкция танков «Пантера» всех модификаций практически идентична, за исключением ряда изменений. Поэтому ниже даётся описание устройства «Пантеры» Ausf.D, а об изменениях машин модификаций Ausf.А и Ausf.G будет сказано в соответствующих главах. Описание «Пантеры» Ausf.D приводится на основе изданного в 1944 году «Краткого руководства по использованию трофейного танка Т-V („Пантера“)».
Корпус танка состоял из трёх отделений — управления, боевого и моторного. Отделение управления находилось в передней части танка, в нём находились коробка перемены передач, механизмы поворота, приводы управления танком, часть боекомплекта, радиостанция, а также рабочие места механика-водителя и стрелка-радиста с соответствующими приборами.
Боевое отделение размещалось в середине танка, над ним устанавливалась башня с вооружением, приборами наблюдения и прицеливания, а также местами командира танка, наводчика и заряжающего. Также в боевом отделении в нишах на стенках корпуса и под полом башни размещалась основная часть боекомплекта.
В моторном отделении в задней части «Пантеры» находились двигатель, радиаторы, вентиляторы и топливные баки. Моторное отделение отделялось от боевого специальной металлической перегородкой.
Корпус танка собирался из броневых листов толщиной 80, 60, 40 и 16 мм. Для более прочного соединения между собой листы собирались «в шип» или «в замок» и сваривались, причём не только снаружи, но и изнутри. Такая конструкция обеспечивала высокую прочность и жёсткость корпуса, но в то же время являлась очень дорогой и трудоёмкой, требовавшей большой точности при раскрое бронелистов и использования высококвалифицированных рабочих кадров. Лобовые, верхние бортовые и кормовой листы корпуса устанавливались под большими углами наклона к вертикали — 55, 40 и 60 градусов.

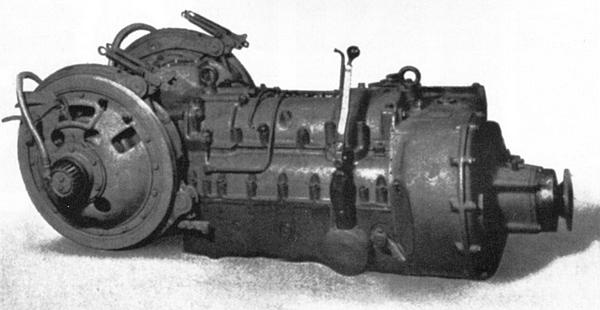

Коробка перемены передач танка «Пантера». Как видно, она имеет довольно значительные габаритные размеры, что затрудняло её демонтаж в полевых условиях (РГАЭ).
В верхнем лобовом листе имелись люк-пробка механика-водителя со смотровым прибором и отверстие для стрельбы из курсового пулемёта у стрелка-радиста. Передняя часть крыши корпуса была сделана съёмной для удобства монтажа и демонтажа коробки перемены передач и механизмов поворота. В этом съёмном листе имели два люка над головами механика-водителя и стрелка-радиста. Люки открывались при помощи специального подъёмно-поворотного механизма — сначала они поднимались вверх, а затем поворачивались в сторону. Конструкция механизма была довольно сложной, и нередко в боях люки заклинивались осколками.

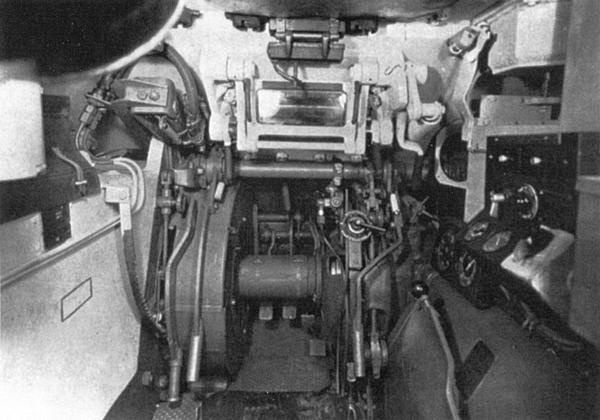

Место механика-водителя танка «Пантера» Ausf.D. Он сидел между левым бортом и коробкой перемены передач, которая при движении издавала неприятный звук и сильно нагревалась (ЯМ).
Также в передней части крыши корпуса (несъёмной) находились четыре отверстия для установки смотровых приборов (по два у механика-водителя и стрелка-радиста), а также отверстие для вентиляции отделения управления, прикрытое броневым защитным колпаком. Над колпаком крепился стопор пушки при движении по-походному.
В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Так же, как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.
