Для стрельбы из пушки использовался телескопический бинокулярный ломающийся прицел TZF 12, разработанный фирмой Karl Zeiss в городе Йене. Он имел 2,5-кратное увеличение и поле зрения 28 градусов.
Прицел состоял из окулярной части, двух телескопических труб и окулярной части. Сетка прицела помещена в правой трубке и имеет шкалы, расположенные по окружности поля зрения, центральный треугольник (целик) и боковые поправки. Шкалы рассчитаны для осколочно-фугасного снаряда Spr.Gr.34 на прицельную дальность 4000 м, для бронебойного снаряда Pz.Gr.39/42 — на 3000 м и для подкалиберного снаряда — на 2000 м.
Пушка «Пантеры» имела специальную систему продувки канала ствола после выстрела — воздушный компрессор, продувающий ствол, размещался под сиденьем наводчика. Воздух для продува ствола пушки отсасывался из короба гильзоулавливателя, в который падали гильзы после выстрела.
Кроме того, часть «Пантеры» Ausf.D оснащалась 90-мм мортирками NbK 39, установленными по три штуки на правом и левом бортах башни. Из них можно было вести огонь дымовыми или осколочными гранатами.
На танках «Пантера» устанавливался карбюраторный 12-цилиндровый V-образный двигатель жидкостного охлаждения Maybach HL 230 Р30 мощностью 700 л.с. при 3000 об/мин. Этот двигатель был спроектирован специально для «Пантеры» и имел чугунный блок цилиндров, небольшие габаритные размеры и массу (1200 кг). Как уже говорилось, первые 250 «Пантер» оснастили 650-сильными двигателями Maybach HL 210, так как производство HL 230 ещё не было налажено. Но затем все HL 210 заменили на HL 230 (все «пантеры», участвовавшие в боях под Курском, имели двигатели HL 230).

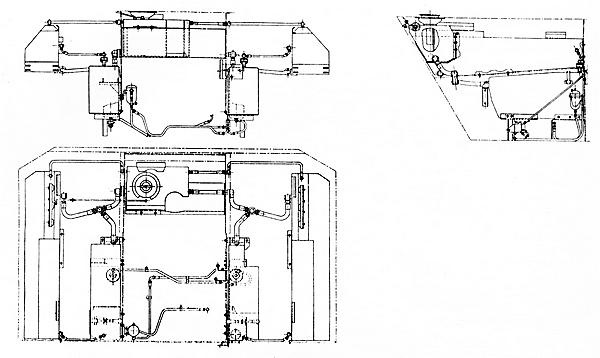

Схема размещения топливных баков в танке «Пантера» Ausf.D.
Система смазки двигателя — циркуляционная под давлением, с сухим картером. Циркуляцию масла обеспечивали три шестерёнчатых насоса, из которых один нагнетающий и два отсасывающих. Насосы размещались в нижней части картера двигателя.
Maybach HL 230 имел жидкостное охлаждение с принудительной циркуляцией жидкости. Имелось четыре радиатора и два вентилятора, размещённые в двух отсеках справа и слева от двигателя и отделённые от последнего водонепроницаемыми переборками (как уже говорилось, это было сделало для обеспечения охлаждения при движении танка по дну во время преодоления водных преград).
При движении «Пантеры» по суше воздух через четыре люка с бронированными решётками (по два с каждой стороны) поступал к радиаторам и выбрасывался наружу вентиляторами. Над последними имелись люки, также закрытые бронированными решётками.
Количество воздуха, поступающего к радиаторам, регулировалось специальными заслонками, управляемыми из боевого отделения. Циркуляция воды в системе охлаждения осуществлялась центробежным насосом с приводом от шестерён, соединяющих насос с коленвалом двигателя. От этих же шестерён через специальные приводы с карданными валами вращались вентиляторы, имевшие двухступенчатую передачу.
Первоначально на «пантерах» устанавливались масляные воздушные фильтры, не обеспечивающие эффективной очистки воздуха, поступающего к двигателю.
Но вскоре профессор Фейфель (Feifel) из Высшей технической школы Вены произвёл необходимые расчёты и предложил конструкцию циклонного фильтра, который оказался значительно эффективнее использовавшегося до этого масляно-инерционного. Компания Filterwerk Mann & Hummel GmbH в Людвигсбурге взяла на себя массовое производство таких фильтров (получивших название Feifel по имени их проектировщика), которые стали устанавливаться на танки «Пантера» и «Тигр».
На максимальных оборотах двигателя этот фильтр, по заявлению немцев, обеспечивал 99-процентную очистку. Фильтры Feifel использовались исключительно как фильтры предварительной очистки. Осаждаемая циклонами пыль автоматически удалялась из осадительной зоны вентиляторами системы охлаждения, что требовало минимальных работ по обслуживанию самого фильтра.
Но фильтры Feifel устанавливались не на всех «пантерах» Ausf.D первых выпусков. Так, в руководстве по использованию трофейного танка «Пантера», изданного после изучения машин, захваченных в ходе летней кампании 1943 года, сказано следующее: «Для очистки воздуха, поступающего в двигатель, установлены комбинированные воздухоочистители, имеющие сетчатые фильтры и масляные ванны.
На некоторых танках, кроме воздухоочистителей, последовательно включаются установленные вне танка воздушные циклоны».

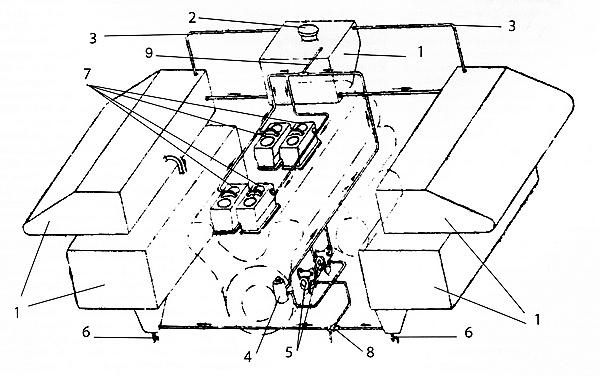

Схема питания двигателя танка «Пантера»:
1 — топливные баки; 2 — заливная горловина; 3 — трубки сообщения с атмосферой; 4 — электрический подкачивающий насос; 5 — диафрагменные топливные насосы; 6 — краники для слива топлива; 7 — карбюраторы; 8 — перекрывной кран; 9 — трубка к бакам (из «Краткого руководства по использованию трофейного танка „Пантера“» военного издательства наркомата обороны СССР, 1944 год).
Для запуска двигателя в холодное время года имелся специальный термосифонный подогреватель, установленный слева от двигателя. Для нагрева воды в подогревателе использовалась паяльная лампа, которая устанавливалась в специальный лючок в кормовом листе корпуса.
Топливная система «Пантеры» состояла из пяти топливных баков обшей ёмкостью 730 л, четырёх топливных диафрагменных насосов, подкачивающего насоса, четырёх карбюраторов, двух воздухоочистителей и всасывающего коллектора.

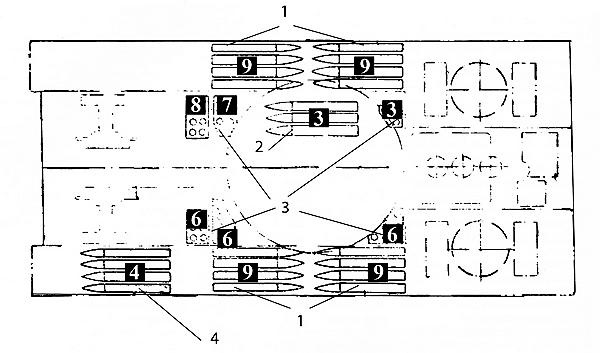

Схема размещения боекомплекта в танке «Пантера»:
1 — в нишах корпуса; 2 — в полу боевого отделения; 3 — вертикальные укладки в боевом отделении; 4 — в отделении управления (из «Краткого руководства по использованию трофейного танка „Пантера“» военного издательства наркомата обороны СССР, 1944 год).
Бензобаки размещались вдоль бортов танка и у кормового листа корпуса и отделялись от двигателя специальными перегородками. Топливные насосы, помимо механического, имели ещё и дополнительный ручной привод для подкачки топлива, а также специальные стеклянные «отстойники», в которых собиралась вода и механические примеси, попадающие в топливо.
Следует сказать, что у «пантер» Ausf.D моторное отделение не имело нормальной вентиляции — оно заполнялось собственным воздухом для сгорания в цилиндрах в дополнение к уже нагретому охлаждающему воздуху, прошедшему через охлаждающие рукава выхлопных патрубков. Это часто приводило к многочисленным возгораниям двигателей, что потребовало принятия мер на более поздних модификациях танка.
