Однако в результате установки такой системы возникли проблемы с охлаждением левого выхлопного патрубка на кормовом листе — он стал перегреваться.

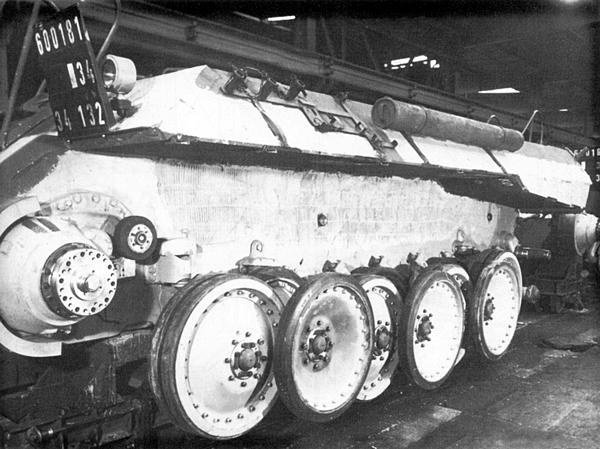

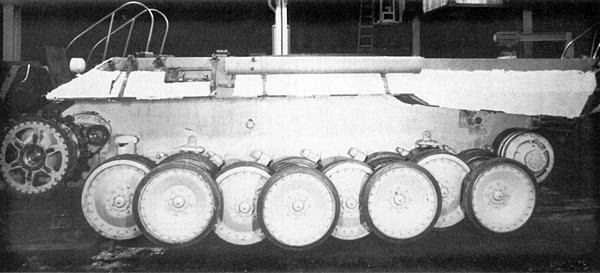

Сборка танков «Пантера» Ausf.А на заводе фирмы MAN. На корпусе уже смонтированы опорные катки.

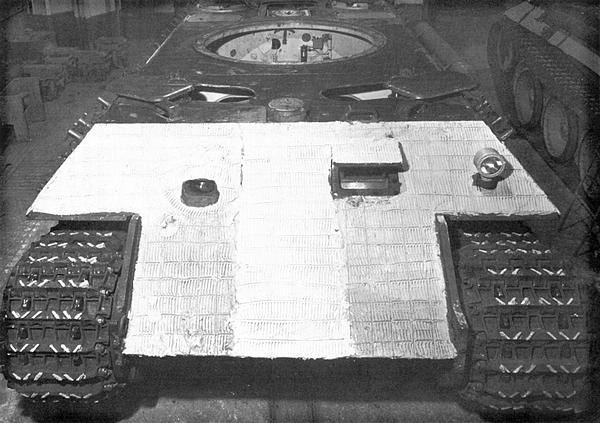

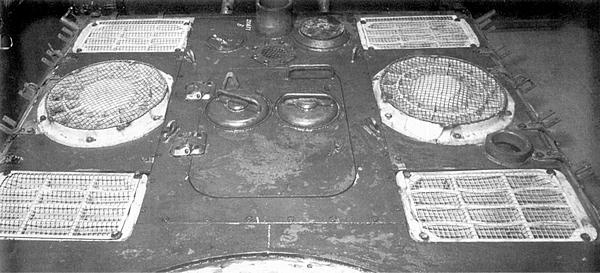

Сборка танков «Пантера» Ausf.А на заводе фирмы MAN, вид на лобовой лист корпуса и крышу моторного отделения. Обратите внимание, что корпус машины уже покрыт циммеритом. Судя по наличию антенного ввода на крыше моторного отделения (у стыка с кормовым листом), это командирская машина.
Для устранения этой проблемы с января 1944 года параллельно левой выхлопной трубе устанавливались две дополнительные трубки меньшего диаметра, которые монтировались в отверстия бронекожуха на уровне их основания. Внутри эти трубки соединялись с листовым металлическим кожухом, окружающим левый выхлопной коллектор, восстанавливая, таким образом, путь охлаждающего воздуха за левым коллектором. В результате этот воздух выбрасывался наружу через две дополнительные трубки.
Как видно, установка системы обогрева «Пантеры» привела не только к усложнению конструкции машины, но и ухудшению охлаждения двигателя.

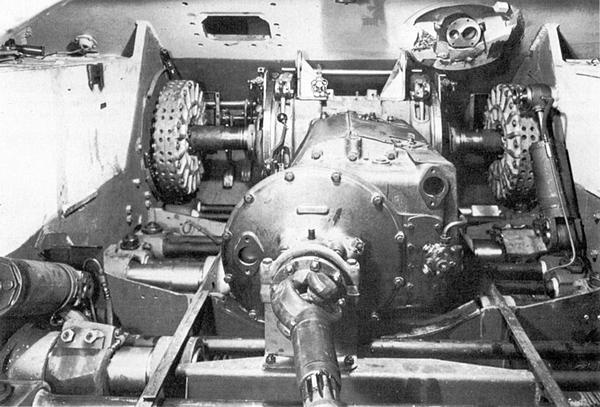

Вид изнутри корпуса на коробку перемены передач и бортовые передачи танка «Пантера» Ausf.А позднего выпуска, с шаровой пулемётной установкой в лобовом листе корпуса (АСКМ).
Ещё одним новшеством, введённым на «Пантере» Ausf.А, стало покрытие танков циммеритом (Zimmerit). Официально это покрытие стали использовать на всех немецких танках и самоходках с последних чисел августа — начала сентября 1943 года; его назначением являлась зашита боевых машин от магнитных кумулятивных мин и гранат. Циммерит наносился в заводских условиях вручную, при помощи шпателя, на все вертикальные и наклонные поверхности корпуса и башни, к которым можно было «примагнитить» кумулятивные заряды.
Циммерит (состав: 40 % сульфата бария, 25 % связующее, 15 % пигмент охры, 10 % древесные опилки (наполнитель) и 10 % сульфид цинка) изготавливали в разных местах и он поступал на танковые заводы в виде мягкой пасты. Перед применением он не требовал добавления растворителя, и с его нанесением легко могли справиться даже рабочие низкой квалификации.
Для увеличения расстояния до стальной поверхности без увеличения массы покрытия инструкции предусматривали рифление циммерита на квадраты с последующим формированием в них гребней (при помощи шпателя). Однако это встречалось только на «пантерах», собранных компанией MAN. Фирмы Daimler-Benz и MNH только проводили линии в циммерите для создания квадратов и затем «загрубляли» их поверхность.

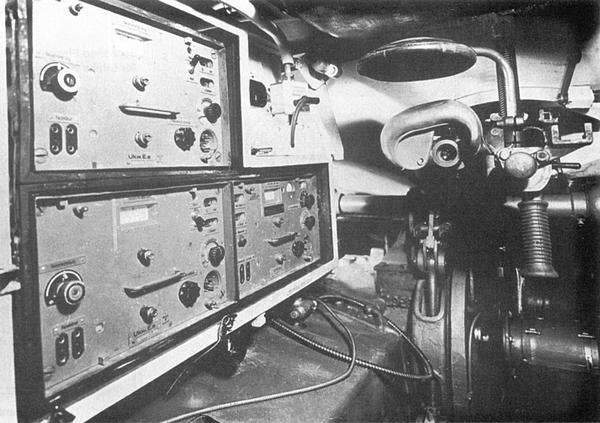

Вид на место стрелка-радиста танка «Пантера» Ausf.А позднего выпуска, с шаровой пулемётной установкой в лобовом листе корпуса. Хорошо видны блоки радиостанций Fu 2 и Fu 5, установка пулемёта с оптическим прицелом (АСКМ).
Здесь хочется сделать небольшое отступление. Как уже говорилось, причина появления циммерита на немецкой бронетехнике — это зашита от магнитных мин и гранат (во всяком случае, об этом написано во всех книгах, где есть упоминание о циммерите). Возникает вопрос — а какие магнитные мины и гранаты имелись на вооружении у Красной Армии и её союзников к сентябрю 1943 года? Ответ простой — НИКАКИЕ. Не было ни в СССР, ни в Англии, ни в Америке таких образцов. Единственное, что имелось на тот момент — это немецкая 3-килограммовая магнитная кумулятивная мина Haft-H3, поступившая на вооружение вермахта в 1942 году. Можно, конечно, предположить, что, разработав подобный образец сами, немцы ждали появления аналогичных мин и от противников. Но неужели немцы не имели представления о том, что имеется на вооружении у их противников? Очень сомнительно. По мнению автора, введение циммерита было связано главным образом с возможностью увеличения стоимости танков, в том числе и «пантер». И в первую очередь в этом были заинтересованы представители промышленности рейха, в частности фирмы, производящие танки. Это позволяло получить и «освоить» дополнительные (и весьма немалые) финансовые суммы, выделяемые руководством рейха на военные заказы. Говоря современным языком, это называется «распил денежных средств». Таким образом, было «не всё прекрасно в Датском королевстве» (то есть в Третьем рейхе). Как говорится, комментарии излишни. К слову сказать, такая ситуация едва ли могла возникнуть в наркомате танковой промышленности СССР и ГБТУ Красной Армии. Конечно, не всё было гладко во взаимоотношениях этих организаций, но чтобы намеренно увеличивать стоимость танков, да ещё в разгар войны — это даже сложно представить.

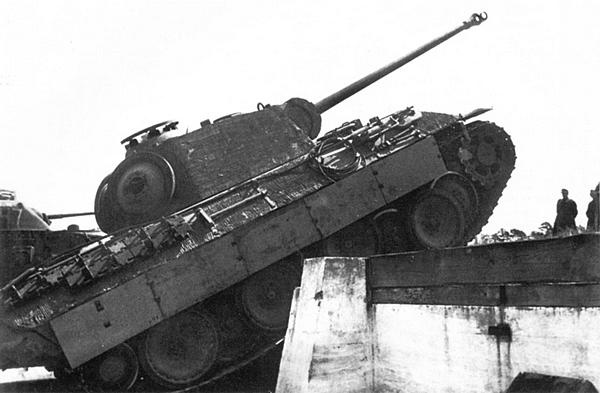

Совместные испытания танка «Пантера» Ausf.А и трофейного американского танка M3 «Генерал Ли» (виден на заднем плане). 1944 год (ЯМ).

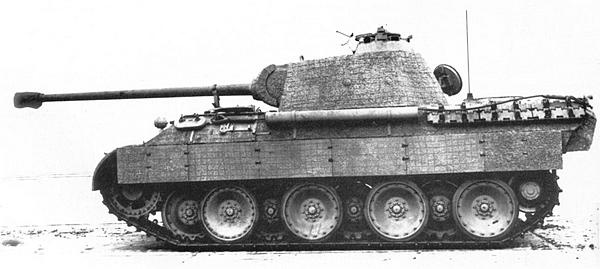

Танк «Пантера» Ausf.А, изготовленный компанией Daimler-Benz в октябре 1943 года. Машина имеет циммеритное покрытие, часть катков старого типа, с 16 болтами (ЯМ).
Помимо циммеритного покрытия, в конструкцию «Пантеры» Ausf.A внесли большое количество других усовершенствований, а ряд деталей и узлов претерпел изменения в ходе производства.
Так, на танках модификации Ausf.А использовалось два варианта броневой крышки, закрывавшей вентиляционное отверстие в крыше корпуса над трансмиссией (под стопором пушки) — большего и меньшего диаметра.
На люки механика-водителя и стрелка-радиста добавили второй стопор с рукояткой изнутри.
Использовалось два разных способа фиксации крышек (пружины и зажимы), установленных на левом борту «пантер» цилиндрических контейнеров для хранения частей шомпола пушки и запасной антенны. Да и способы крепления контейнеров к верхнему бортовому листу корпуса разные фирмы-изготовители применяли разные. Помимо этого, в ходе производства сверху на «цилиндры» стали приваривать секцию металлического уголка. Это делалось для того, чтобы избежать их повреждения — очень часто члены экипажа «пантер» вставали на контейнеры, а последние при этом сильно деформировались.
