Применение торсионов в подвеске MAN потребовало использования амортизаторов, которые устанавливались внутри корпуса на втором и седьмом балансирах опорных катков. Планировалось использовать амортизаторы HT 90 фирмы Hemscheidt, которые уже использовались на танке «Тигр».

Значительным преимуществом подвески MAN был большой ход балансира опорных катков — 510 мм — при минимальных нагрузках на саму систему подвески. А упругость двойных торсионов обеспечивала более высокую плавность движения по пересечённой местности, уменьшала износ резиновых бандажей опорных катков и амортизаторов, а также снижала нагрузку на всю ходовую часть.

Для снижения возможности поломки торсионов использовались ограничители поворота балансиров (отбойники) на первом, втором и седьмом опорных катках. Кроме того, торсионы, расположенные внутри корпуса танка, были менее уязвимы на поле боя, чем расположенные снаружи рессоры проекта Daimler-Benz.

Однако с точки зрения технического обслуживания и ремонта конструкция ходовой части «даймлеровской» машины имела ряд преимуществ. Прежде всего, она была похожа на то, что уже имелось в войсках (например, танки Pz.IV), рессоры легко заменялись и обслуживались, а все работы на ходовой части можно было выполнять снаружи корпуса и непосредственно на поле боя в условиях ограниченных возможностей. Но имелась и «ложка дёгтя» — замена центральной листовой рессоры требовала снятия всех опорных катков.

Что касается подвески MAN на двойных торсионах, то помимо того, что в войсках не было никакого опыта работы с подобной конструкцией, требовалась большая аккуратность и точность при установке и снятии торсионов. Оказалось, что это ещё более сложная задача, чем замена центральной листовой рессоры проекта Daimler-Benz. Тем не менее подвеска с двумя торсионами на каждый балансир была признана комиссией более удачной для использования на танке при выполнении следующих условий: во-первых, снижения вероятности поломки торсионов до минимума, и во-вторых, сокращении времени, необходимого для замены торсиона.

Несмотря на одинаковую ширину машин, танк Daimler-Benz имел корпус на 100 мм, а гусеницы — на 120 мм уже, чем у машины MAN из-за внешнего расположения листовых рессор и балансиров. Конструкция «даймлеровской» ходовой части привела к большему расчётному давлению на грунт — 0,847 кг/см2 по сравнению с 0,694 кг/см2 у MAN, что было близко к этому показателю у советского танка Т-34 — 0,67 кг/см2.

При сравнении двух конструкций разгорелись дебаты по поводу преимуществ переднего расположения ведущих колёс гусеничного хода по сравнению с задним. При этом отмечалось, что в прошедших военных кампаниях ни немецкие танковые операции, ни танковые операции противника не выявили никаких значительных преимуществ или недостатков того или иного типа привода, которые смогли бы изменить принятую в то время для немецких танков схему с передним расположением ведущих колёс.


Тяжёлый танк «Пантера». Первая полная энциклопедия

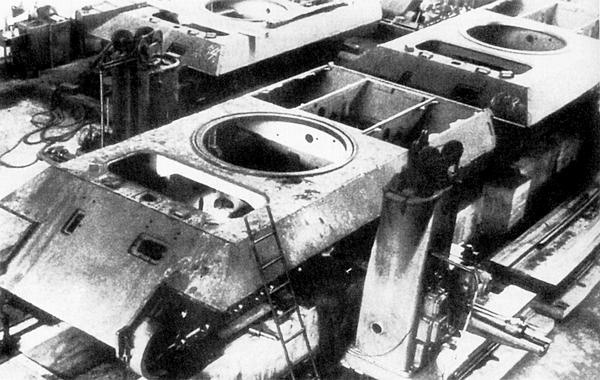

Бронекорпус «Пантеры» был очень дорогим в производстве и требовал использования высококвалифицированных рабочих кадров. На фото линия по обработке отверстий для монтажа подвески, предположительно фирма Daimler-Benz (АСКМ).


В ходе обсуждения комиссия отметила следующие преимущества и недостатки переднего и заднего приводов. У танка фирмы MAN (передний привод):

— непосредственная работа с коробкой передач;

— непосредственная работа с механизмами управления;

— регулировка тормозов поворота возможна изнутри машины;

— возможность установки входных люков в крыше корпуса над местами механика-водителя и стрелка-радиста, что обеспечивало более лёгкую эвакуацию из машины;

— передний привод оказался более эффективным в грязи и снежной «каше» с точки зрения «очистки траков с открытыми шарнирами, когда ведущая звёздочка своими зубьями входит в траки».

У танка фирмы Daimler-Benz (задний привод):

— отсутствие в отделениях управления и боевом отделении тепла, шума и запахов, вызываемых работой трансмиссии и тормозов;

— более комфортное и удобное размещение рабочих мест механика-водителя и стрелка-радиста;

— более эффективное использование пространства в боевом отделении;

— меньшая общая высота машины.

Исходя из представленных материалов, объём боевого отделения проекта MAN составлял 7,26 м2, в то время как у Daimler-Benz — 6,43 м2. При этом последний был ниже «мановского» танка на 195 мм.


Тяжёлый танк «Пантера». Первая полная энциклопедия

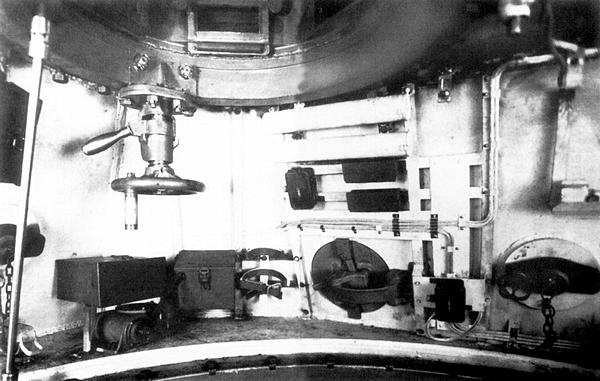

Внутренний вид башни серийной «Пантеры» Ausf.D. Хорошо виден механизм для открытия башенного люка. Позднее этот механизм сдвинули к левому борту башни для удобства использования.


Однако изучение документов показало, что при определении габаритов боевого отделения конструкторы MAN не учитывали место, необходимое для торсионной подвески, которая занимала всю длину и ширину машины. Более того, не был учтён цилиндрический кожух того же диаметра, что и тормоза поворота, а также место для приводов, трансмиссии и кожуха ведущего вала (250 х 250 мм), идущего через всю машину от трансмиссии до моторного отделения, а также подбашенный поворотный полик, располагавшийся над ведущим валом и приводом башни. Все эти особенности неизбежно влекли за собой увеличение высоты танка. Кроме того, при более точном подсчёте выяснилось, что фактический объём боевого отделения «мановского» танка меньше, чем у машины Daimler-Benz.

Оба проекта предполагали установку двигателя Maybach HL 230 мощностью 700 л.с. Он обеспечивал удельную мощность 20 л.с. на тонну массы, но не соответствовал требованию военных — не менее 22 л.с. на тонну.

В проекте Daimler-Benz радиаторы размещались слева и справа от двигателя вдоль бортов, а охлаждающий воздух выбрасывался через решётку в крыше моторного отделения за двигателем. Комиссия отмечала, что в результате этого «двигатель оставался подверженным запылению, как в предыдущих образцах танков».

В свою очередь, MAN расположила вертикальные радиаторы (по два с каждой стороны) по обеим сторонам от двигателя, установленного в специальном водонепроницаемом, полностью изолированном отсеке. При этом поступающий для охлаждения воздух не имел доступа к двигателю, охлаждая непосредственно радиаторы. Таким образом, конструкция MAN имела перед Daimler-Benz преимущество с точки зрения защиты двигателя от загрязнения. Кроме того, такая конструкция позволяла при преодолении водных преград производить охлаждение водой, попадавшей в радиаторные отсеки, не боясь при этом «залить» двигатель. В качестве приводов к охлаждающим радиаторам MAN предусмотрела клиноремённый привод от конических передач с приводными валами, a Daimler-Benz выбрала прямой привод для одного вентилятора и клиноремённую передачу с тремя ремнями для другого.
