Следует сказать, что к моменту рассмотрения обоих проектов «танковой комиссией» двигатель Maybach HL 230 существовал только в опытных образцах. Не было в наличии и нужного числа дизелей воздушного охлаждения, испытание которых велось в то время на фирме Daimler-Benz.

Что касается трансмиссии, то ни в проекте MAN, ни в проекте Daimler-Benz она не удовлетворяла предъявляемым требованиям, в первую очередь по лёгкости обслуживания и надёжности в работе. Использование заднего расположения коробки перемены передач потребовало от фирмы Daimler-Benz тщательной проработки системы управляющих тяг. Однако представленная конструкция вызвала нарекания комиссии, которая сочла её довольно сложной.


Тяжёлый танк «Пантера». Первая полная энциклопедия

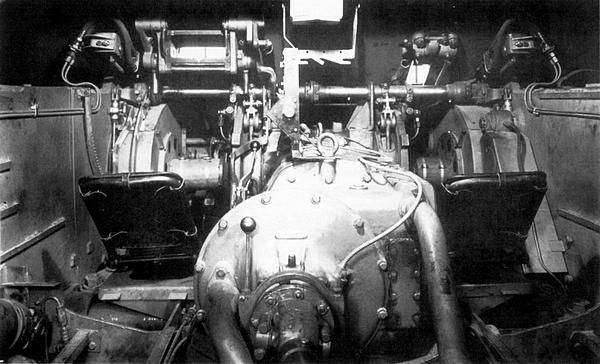

Внутренний вид на места механика-водителя (слева) и стрелка-радиста (справа) танка «Пантера» Ausf.D. В центре фото хорошо виден фрагмент карданного вала и блок коробки перемены передач.


В обеих машинах предполагалось использовать полностью синхронизированную коробку передач ZF и рулевое управление так называемой системы «фрикцион-тормоз» (аналогичная использовалась на танках Pz.III и Pz.IV). Хотя эта система не была идеальным решением, она обеспечивала войска проверенной и знакомой трансмиссией. Но в то же время обе фирмы заявили о том, что ведётся работа над более совершенными трансмиссиями для нового танка.

Так, Daimler-Benz в кооперации с фирмой Ortlinghaus разрабатывала коробку передач, в которой использовался многодисковый фрикцион для передачи крутящего момента. Несмотря на то что этот тип коробки передач обеспечивал достаточно плавное переключение скоростей, да и её конструкция была не очень сложной, о быстрой постановке её на производство речь не шла. Дело в том, что эта коробка ещё не прошла достаточного объёма испытаний (она использовалась только на небольших маневровых дизельных локомотивах), да и большие габаритные размеры затрудняли её монтаж в танке. Кроме того, компания MAN заявила о том, что она рассматривает возможность использования коробки перемены передач Maybach-OLVAR, которая позднее использовалась на танках «Тигр».

Большую проблему у обеих фирм вызвала разработка бортовых тормозов, так как ещё не было опыта проектирования боевых машин такой массы и с такими высокими скоростными характеристиками. Вариант, предложенный инженерами MAN, требовал больших усилий от механика-водителя, да к тому же не удовлетворял военных по тепловым режимам работы. Предложение использовать аналогичную конструкцию, применяемую на танке «Тигр», также оказалось неприемлемым. Дело в том, что представители промышленности сообщили, что для изготовления данных узлов и агрегатов в количествах, необходимых для крупномасштабного производства новых танков, не хватает станков и другого оборудования.


Тяжёлый танк «Пантера». Первая полная энциклопедия

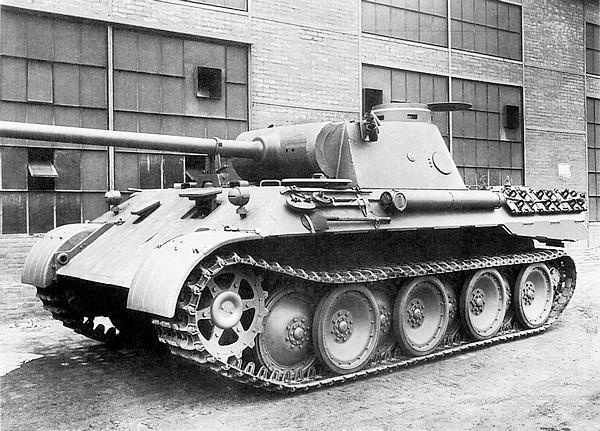

Собранная «Пантера» во дворе фирмы MAN. Февраль 1943 года. Хорошо видны крепления для укладки ЗИПа и инструмента на борту корпуса — лопаты, топора, лома, С-образного крюка, а также цилиндрический контейнер для запасной антенны и банника для чистки орудия (ЯМ).


Тяжёлый танк «Пантера». Первая полная энциклопедия

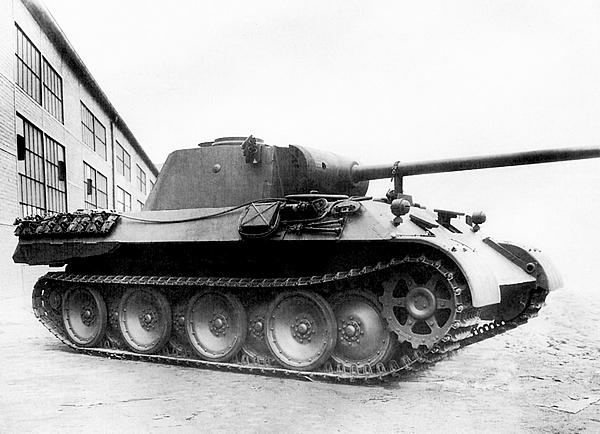

Тот же танк, что и на предыдущем фото, вид справа. Хорошо видно крепление ножниц для резки проволоки, С-образного крюка, огнетушителя, деревянного бруса для домкрата, троса для натяжения гусеницы и рукоятки для запуска двигателя. Крепления для бортовых экранов ещё отсутствуют (ЯМ).


По заданным тактико-техническим требованиям запас топлива нового танка должен был обеспечивать возможность ведения пятичасовых боевых действий. Первоначальные расчёты дали цифру расхода горючего 240 литров в час. Однако позже это значение было уменьшено после проведения необходимых экспериментальных данных, полученных на испытательном полигоне в Куммерсдорфе (8 литров на тонну массы машины на 100 км при движении по шоссе и 11 литров при движении по умеренно пересечённой местности с использованием бензина с октановым числом 74). Учитывая то обстоятельство, что ёмкость бензобаков проекта MAN составляла 750 литров, a Daimler-Benz — 550 литров, «мановская» машина имела преимущество перед «даймлеровской» по запасу хода: 270 км по шоссе (против 195 км) и 195 км (против 140 км) по пересечённой местности.

Одним из тактико-технических требований, выдвинутых военными при проектировании новой боевой машины, являлась возможность форсирования водных преград по дну. Для обеспечения этого компания Daimler-Benz предусмотрела в своём проекте возможность герметизации всех люков и крышек на корпусе и башне, а также закрывание снаружи специальными клапанами отверстий для забора и выброса охлаждающего двигатель воздуха. После того как танк преодолевал водную преграду, эти клапаны нужно было открыть изнутри танка. При таких условиях двигатель «даймлеровской» машины во время движения под водой не охлаждался. Проведённые расчёты и испытания показали, что при подобной герметизации двигатель сможет работать не более десяти минут.

В отличие от проекта Daimler-Benz на «мановской» машине радиаторы никак не герметизировались. Непосредственно перед форсированием водной преграды по дну с места механика-водителя отключался привод вентиляторов, и радиаторы во время движения охлаждались водой, попадавшей в радиаторные отсеки. Таким образом, танк проекта MAN мог двигаться под водой неограниченное время.

С точки зрения технологичности производства и расхода материалов ни один проект не имел каких-то особенных преимуществ перед другим: расчётное время, необходимое для изготовления одного шасси Daimler-Benz, составляло 1063 рабочих часа, а для шасси MAN — 1078,5 часа (без учёта времени, необходимого для изготовления башни и её установки на шасси).

На момент рассмотрения проектов «танковой комиссией» считалось, что станочное оборудование, которое в то время использовалось при производстве Pz.III, можно будет использовать и для выпуска любого из двух проектов Daimler-Benz или MAN. Требовались лишь новые станки для расточки отверстий в корпусах для крепления башенного погона. В своём комментарии к проекту танка фирма MAN, например, сообщала о том, что в её распоряжении имеется десять специальных вертикальных сверлильных станков для расточки отверстий под погоны башен. Однако впоследствии оказалось, что организация производства «пантер» требует значительных изменений станочного парка и пересмотра всей технологии.

11 мая 1942 года «танковая комиссия», собравшаяся в здании Главного командования сухопутных войск в Берлине, озвучила своё решение: «Комиссия, оценивавшая проекты танка „Пантера“, представленные компаниями Daimler-Benz AG и Maschinenfabrik Augsburg-Nürnberg AG (MAN), в результате заседаний 1, 5, 6 и 7 мая единогласно отдаёт предпочтение (проекту) компании MAN в варианте с восемью опорными катками шахматного расположения и двойной торсионной подвеской, полностью синхронизированной коробкой передач ZF и системой управления „фрикцион-тормоз“, и рекомендует принять на вооружение танковых войск данным типом танка».
