Cтраница 22
Вооружение. Встроенное артиллерийское вооружение включает две пушки НР-30, (калибр 30 мм, скорострельность 850 выстр/мин, боезапас по 80 патронов ), расположенные в НЧК у борта фюзеляжа. Кроме того возможна подвеска двух-четырех съемных контейнеров СППУ-22-01 с подвижными пушками (пушки ГШ-23, темп стрельбы 3000-3400 выстр/ мин, боезапас по 260 патронов па контейнер).
Неуправляемые ракеты используются в блоках УБ-16, УБ-32 (снаряды типа С-5 калибром 57 мм ), Б-8М (ракеты типа С-8 калибром 80 мм), Б-13 (типа С-13 калибром 130 мм), на АПУ-68УМ-3 размещаются ракеты С-24 калибром 240 мм. Для НУРС С-25 с надкалиберной боевой частью используются одноразовые пусковые устройства ПУ-0-25.
Управляемое ракетное вооружение представлено ракетами классов «воздух-поверхность» Х-23/25/25МР/25МЛ. Х-29Л, С-25Л; «воздух-РЛС» Х-25МП, Х-27, Х-28 X- 58; «воздух-воздух» Р-60/60М. Бомбардировочное вооружение самолета включает в себя различные авиационные бомбы калибром до 500 кг, разовые бомбовые кассеты ( РБК ), контейнеры малых грузов (КМГ-У, КМГУ-2) Бомбы калибром 100 и 250 кг могут быть подвешены на многозамковые балочные держатели МБДЗ-У6-68. Для пассивной обороны самолета используются ложные цели СППИ-56 и ППИ-26. На держателях под крылом возможна подвеска контейнера со станцией РЭБ типа СПС-141 (142, 143 ) «Сирень» или ее модификация СПС-141МВГ «Гвоздика».
Максимальная боевая нагрузка Су-17МЗ —до 4000 кг при различных вариантах вооружения.

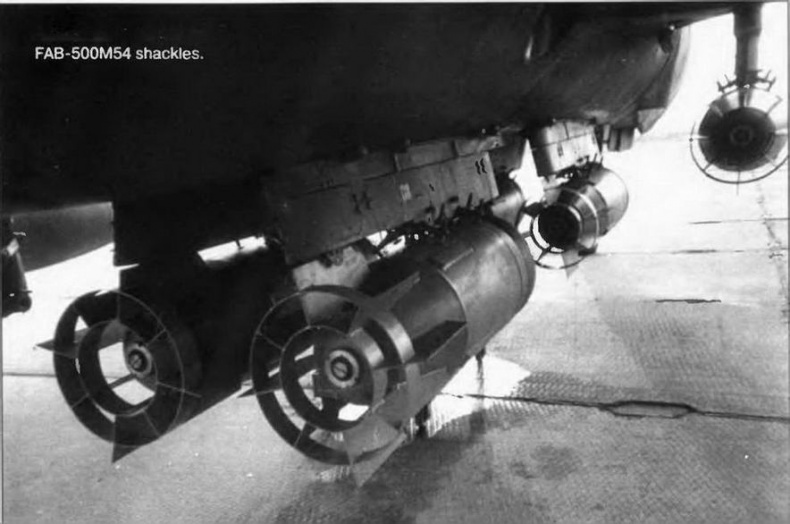

Подвеска ФАБ-500М54.

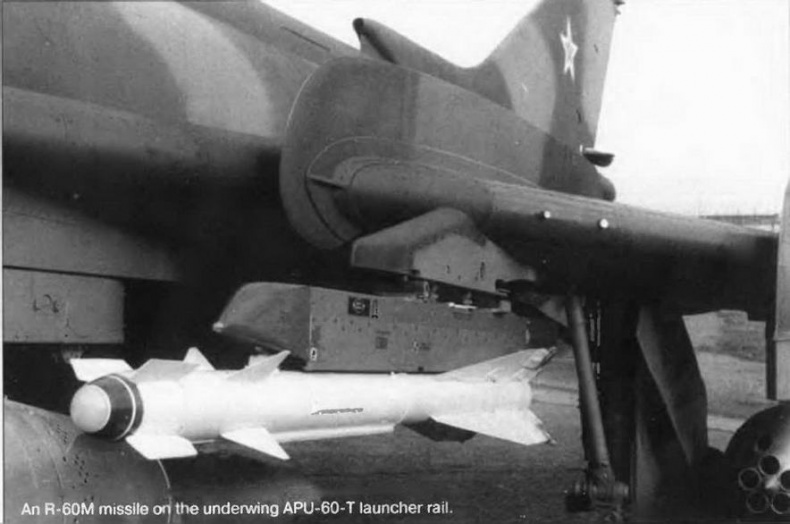

Ракета Р-60М на подкрыльевой пусковой АПУ-60-Т.

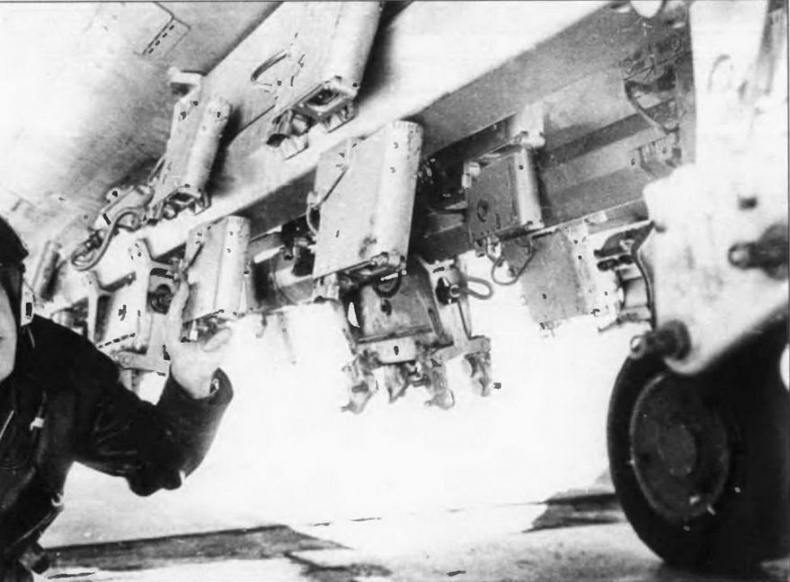

Многозамковые балочные держатели МБДЗ-У6-68 под фюзеляжем Су~17МЗ.

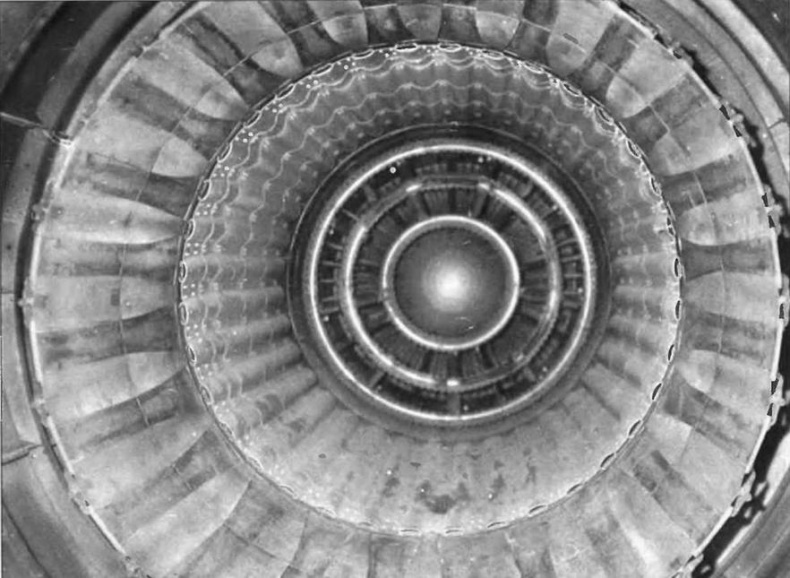

Сопло двигателя Су-17МЗ.
| Основные летно-технические данные самолетов Су-17 |
| |
Су-17 |
Су-17М |
Су-17М2 |
Су-17МЗ |
Су-17М4 |
| Размах крыла, м |
| при стреловидности 30 |
13,68 |
13,68 |
13,68 |
13,68 |
13,68 |
| при стреловидности 63° |
10,025 |
10,025 |
10,025 |
10,025 |
10,025 |
| Площадь крыла, м² |
| при стреловидности 30° |
38,49 |
38,49 |
38,49 |
38,49 |
38,49 |
| при стреловидности 63° |
34,45 |
34,45 |
34,45 |
34,45 |
34,45 |
| Длина самолета с ПВД, м |
18,097 |
18,726 |
18,868 |
19,026 |
19,026 |
| Длина фюзеляжа, м |
15,315 |
15,347 |
15,547 |
15,572 |
15,572 |
| Высота самолета, м |
4,962 |
4,857 |
4,857 |
5,129 |
5,129 |
| Вес пустого самолета, кг |
9950 |
9880 |
10445 |
11550 |
12161 |
| Вес взлетный максимальный, кг |
16270 |
18120 |
18820 |
19630 |
19700 |
| Вес нагрузки максимальный, кг |
2500 |
4000 |
4000 |
4000 |
4070 |
| Вес топлива максимальный без ПТБ, кг |
2790 |
3630 |
3770 |
4000 |
3770 |
| Скорость максимальная у земли, км/ч |
1350 |
1350 |
1350 |
1350 |
1350 |
| Скорость максимальная на высоте, число Маха |
М=2,1 |
М=2,1 |
М=2,1 |
М=2,1 |
М=1,7 |
| Скорость взлетная при макс, взлетном весе, км/ч |
350 |
390 |
390 |
380 |
360 |
| Скорость посадочная при макс.посадочном весе, км/ч |
275 |
290 |
290 |
280 |
285 |
| Скороподъемность у земли максимальная, м/с |
210 |
220 |
220 |
220 |
230 |
| Потолок практический, м |
16350 |
15200 |
15400 |
14000 |
15200 |
| Перегоночная дальность полета с ПТБ, км |
1930 |
2500 |
2500 |
2500 |
2550 |
| Разбег при максимальном взлетном весе, м |
1250 |
1500 |
1500 |
1600 |
1500 |
| Пробег с использованием тормозного парашюта, м |
700 |
850 |
850 |
900 |
1100 |
| Части имевшие на вооружении самолеты Су-17 |
| ВВС ДВО: |
302 апиб, Переяславка |
| 26 гв. апиб, 10-й участок |
| 523 апиб, Воздвиженка |
| 293 орап, Возжаевка |
| 229 апиб, Бирофельд |
| ВВС ЗабВО: |
58 апиб. Степь |
| 43 апиб, Чойбалсан |
| 189 гв. апиб, Борзя |
| 101 орап, Борзя |
| 125 орап, Домна |
| ВВС ТуркВО: |
136 апиб, Чирчик |
| 156 апиб, Мары-2 |
| ВВС САВО: |
87 орап, Карши |
| 317 орап, Чимкент |
| 217 апиб, Кзыл-Арват |
| ВВС ЗакВО |
187 апиб. Шираки |
| 976 апиб, Кюрдамир |
| 841 гв. апиб, Мериа |
| 34 апиб, Кировабад |
| 313 орап, Вазиани |
| ВВС скво |
959 уап, Ейск |
| 963 уап, Таганрог |
| 802 уап, Краснодар |
| ВВС ОдВО |
827 орап, Лиманское |
| 29 уап, Бердянск |
| ВВС ПрикВО |
806 апиб, Луцк |
| 314 апиб, Черляны |
| 806 апиб, Луцк |
| 69 апиб, Овруч |
| 48 ограп, Коломыя |
| ВВС БелВО |
306 апиб, Бобровичи |
| 953 апиб, Бобровичи |
| 940 апиб, Постава |
| ВВСМВО |
274 апиб, Калинин |
| ВВС ЛенВО |
67 апиб, Северское |
| 98 ограп, Мончегорск |
| ВВС ПрибВО |
886 орап, Екабпилс |
| ВВС цгв (ЧССР) |
100 ораэ, Зволен |
| ВВС югв(Венрия) |
1 гв. апиб, Кунмадараш |
| 328 гв. орап, Кунмадараш |
| ВВС ГСВГ |
497 апиб, Гроссенхайм |
| 294 орап, Альштедт |
| 20 гв. апиб, Темплин |
| 730 апиб, Найруппин |
| ВВС сгв(Польша) |
18 апиб, Шпротава |
| Морская авиация |
| ВВС СФ |
73-й омшап ТОФ, Пристань, |
| ВВС ЧФ |
43-й омшап, Гвардейское |
| ВВС БФ |
66-й омшап, Вещево |
| 846-й омшап, Чкаловск Калинградской области |
