Pz.II Ausf.D/E
В 1938 году фирма Daimler-Benz разработала проект так называемого «быстрого танка» (Schnellkampfwagen), предназначенного для танковых батальонов легких дивизий. По внешнему виду эта машина резко отличалась от других модификаций «двойки». У Ausf.C позаимствовали только башню с вооружением, ходовую часть и корпус сконструировали заново.
В ходовой части типа Кристи использовались четыре опорных катка большого диаметра на борт, новые ведущие и направляющие колеса. Корпус был практически такой же, как у танка Pz.III. Боевая масса машины составляла 10 т. Двигатель Maybach HL 62TRM позволял танку развивать максимальную скорость по шоссе 55 км/ч. Коробка передач Maybach Variorex VG 102128Н имела семь скоростей вперед и три — назад. Pz.II Ausf.E отличались от Ausf.D усиленной подвеской, новой гусеницей и измененной конструкцией ленивца.
В 1938–1939 годах фирмы Daimler-Benz и MAN выпустили 143 танка обеих версий и около 150 шасси.

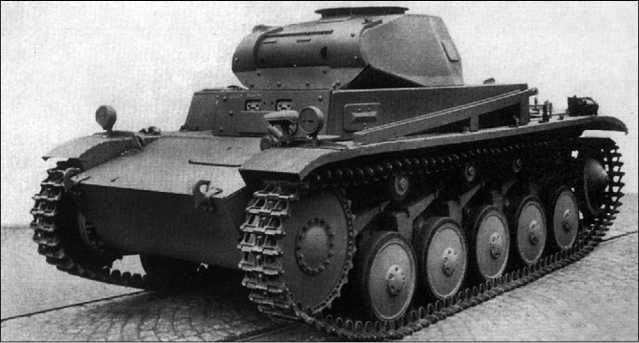

Один из первых серийных танков Pz.II Ausf.C. 1939 год.
Pz.II Ausf.F
27 ноября 1939 года было принято решение о производстве серии модернизированных танков Ausf.F — последней модификации «классического» Pz.II. Это объяснялось дефицитом танков в Вермахте, не позволявшим укомплектовать вновь формируемые танковые соединения.
Танки этой серии получили корпус новой конструкции, имевший вертикальную лобовую плиту во всю его ширину. В правой ее части устанавливался макет прибора наблюдения механика-водителя, в то время как настоящий находился слева. Новая форма крышек смотровых окон в маске-установке усилила ее бронестойкость. На некоторых машинах устанавливалась 20-мм пушка KwK 38.
Производство Ausf.F развертывалось очень медленно. В июне 1940 года собрали только три танка, в июле — два, в августе — декабре — четыре! Темп удалось набрать лишь в 1941 году, когда годовой выпуск составил 233 машины этой модификации. В следующем году заводские цеха покинул 291 Pz.II Ausf.F. Всего же было выпущено 532 танка этой модификации. Основными его изготовителями стали заводы FAMO в Бреслау, Vereinigten Maschinenwerken в оккупированной Варшаве, MAN и Daimler-Benz.
* * *
К сожалению, как и в случаях с большинством других немецких боевых машин, указать абсолютно точное число выпущенных Pz.II не представляется возможным.
Больше всего вопросов вызывают машины вариантов с, А, В и С. Как в отечественной, так и зарубежной литературе их выпуск характеризуется общим числом — 1113 или 1114 единиц. Причем разбивки по отдельным модификациям, как правило, не дается. Если принять эту цифру на веру, то общее количество изготовленных Pz.II (без учета огнеметных танков) составит 1888 (1889) единиц, из них до начала Второй мировой войны было изготовлено 1348 (1349) единиц.

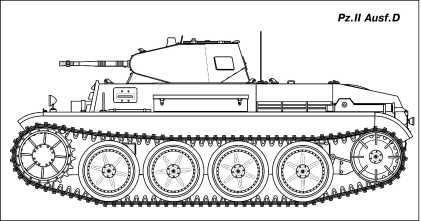

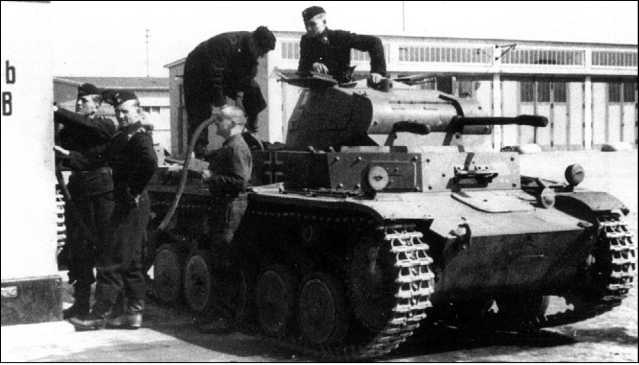

Вверху: заправка топливом танка Pz.II во 2-й танковой бригаде. После Польской кампании лобовая броня танков Ausf. C, А и В была усилена накладными листами. Опознавательный знак — черный крест в белой окантовке — был введен с 26 октября 1939 года. Внизу: легкий танк Pz.II Ausf.D
Описание конструкции
Компоновка танка представляла собой классическую немецкую схему с передним расположением трансмиссии. Особенностью компоновки Pz.II было размещение двигателя и трансмиссии со смещением к правому борту. Соответственно обитаемые отделения танка оказались смещены к левому борту.
КОРПУС танка сваривался из катаных листов хромоникелевой стали. Посадочного люка в крыше корпуса у механика-водителя не было, и для этой цели он пользовался одностворчатым люком в верхнем лобовом листе корпуса. В отделении управления находились брезентовое сиденье механика-водителя, органы управления танком и контрольные приборы. В корпусе имелись четыре смотровых прибора со стеклоблоками триплекс, закрывавшиеся снаружи броневыми крышками со смотровыми щелями.
Моторное отделение отделялось от боевого перегородкой. В последнем справа располагался двигатель, а слева — радиатор и вентилятор системы охлаждения. В правой части крыши моторного отделения имелся двухстворчатый люк для доступа к двигателю.

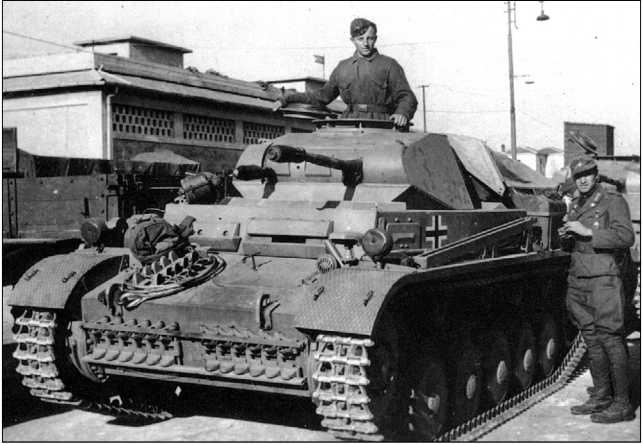

Танк Pz.II Ausf.F из состава 15-й танковой дивизии в Бенгази. Ливия, 19 декабря 1941 года. Танки этой модификации легко отличить по прямой лобовой плите корпуса.
БАШНЯ — сварная, шестигранная — была смещена относительно продольной оси танка влево на 85 мм. В ее крыше находился двухстворчатый люк, замененный в процессе модернизации командирской башенкой. В правой створке люка выполнялся маленький прямоугольный лючок для флажковой сигнализации. Вращение башни осуществлялось вручную с помощью механизма поворота, располагавшегося справа от маск-установки вооружения. В бортах башни имелись два смотровых прибора со стеклоблоками триплекс и два вентиляционных лючка, закрываемых броневыми крышками. Полик боевого отделения в башне отсутствовал.
ВООРУЖЕНИЕ. На танках Pz.II Ausf. а, b, с, А — F устанавливалась 20-мм автоматическая пушка KwK 30 с длиной ствола 50 калибров. Начальная скорость бронебойного снаряда составляла 780 м/с, скорострельность — 280 выстр./мин. Максимальная дальность стрельбы — 4400 м, дальность прямого выстрела — 1000 м.
Масса орудия — 63 кг. Горизонтальное наведение осуществлялось за счет поворота башни, вертикальное — с помощью винтового подъемного механизма, размещенного слева от пушки. Угол вертикального наведения колебался в пределах от -9,5° до +20°.
На части танков Ausf.F устанавливалась 20-мм автоматическая пушка KwK 38, отличавшаяся от KwK 30 лучшим качеством изготовления, меньшей массой (56 кг) и большей скорострельностью (450 выстр./мин).

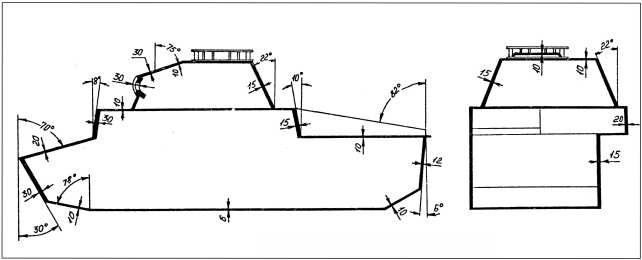

Схема бронирования легкого танка Pz.II.

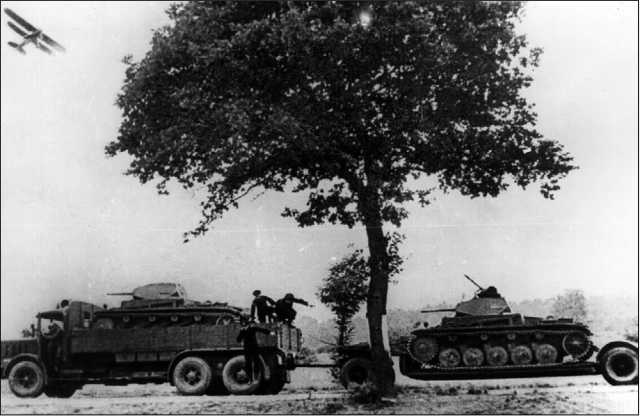

Для перевозки Pz.II использовались автомобили Faun L900 D567 и двухосные прицепы Sd.Anh. 115.
Боекомплект пушки состоял из 180 выстрелов (в ходе войны он возрос до 320) в магазинах по 10 штук в каждом. Бронебойно-трассирующий снаряд массой 148 г на дистанции 100 м при угле встречи 90° пробивал броневую плиту толщиной от 17,5 до 20 мм. В 1940 году в боекомплект Pz.II ввели выстрел Panzergranatpatrone 40, сердечник которого выполнялся из твердого сплава с использованием вольфрама. Бронепробиваемость новым снарядом на дистанции 100 м достигала 40 мм при угле встречи 60° и 20 мм на дистанции 500 м.
