Ausf.D

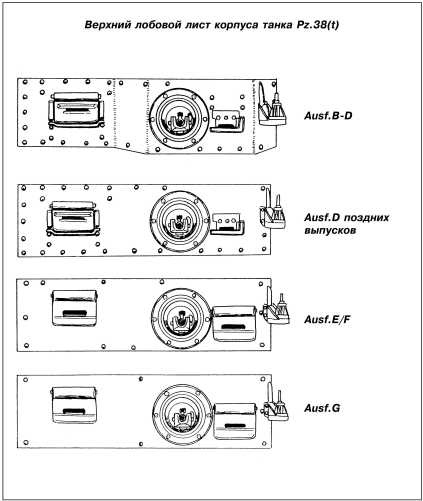

В конструкции 105 танков модификации D, выпущенных в сентябре — ноябре 1940 года, с учетом опыта боевых действий в Польше и Франции, изменили лобовой лист корпуса. Теперь он стал прямым, и на части машин его толщину довели до 50 мм, усилив штатную 25-мм броню накладкой такой же толщины.
Ausf.E
С ноября 1940-го по май 1941 года было изготовлено 275 танков модификации Е, представлявших собой вариант D с усиленным бронированием. Толщина лобовых листов корпуса и башни была доведена до 50 мм (25 + 25 мм), бортовых — до 30 мм. Масса машины возросла до 10,14 т, в связи с чем пришлось увеличить число листов в рессорах передних тележек подвески с 14 до 15. Кольцевую накладку вокруг амбразуры башенного пулемета ликвидировали, а на левой надгусеничной полке смонтировали большой ящик для снаряжения.
Ausf.F
По окончании производства танков модификации Е с мая по октябрь 1941 года заводские цеха покинули 250 машин модели F, отличавшейся от предыдущей лишь мелкими деталями, например кронштейнами для крепления канистр.

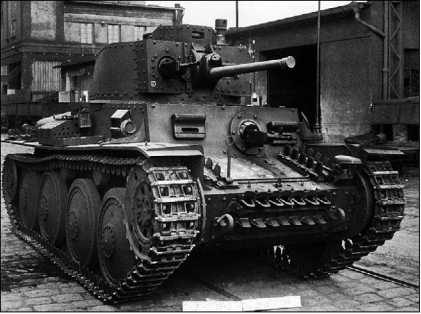

Один из последних серийных танков Pz.38(t) Ausf.G, изготовленный 2 июня 1942 года. Фара Notek установлена не на левом крыле, а на лобовом листе корпуса, что было характерным для танков поздних выпусков.
Ausf.S
Одновременно с Ausf.F с мая по сентябрь 1941 года выпускались танки варианта S. Их заказала Швеция еще в конце 1939 года, но в 1940-м немцы конфисковали всю серию из 90 единиц. Танки Ausf.S были идентичны машинам вариантов А — С, за исключением 50-мм лобовой брони.

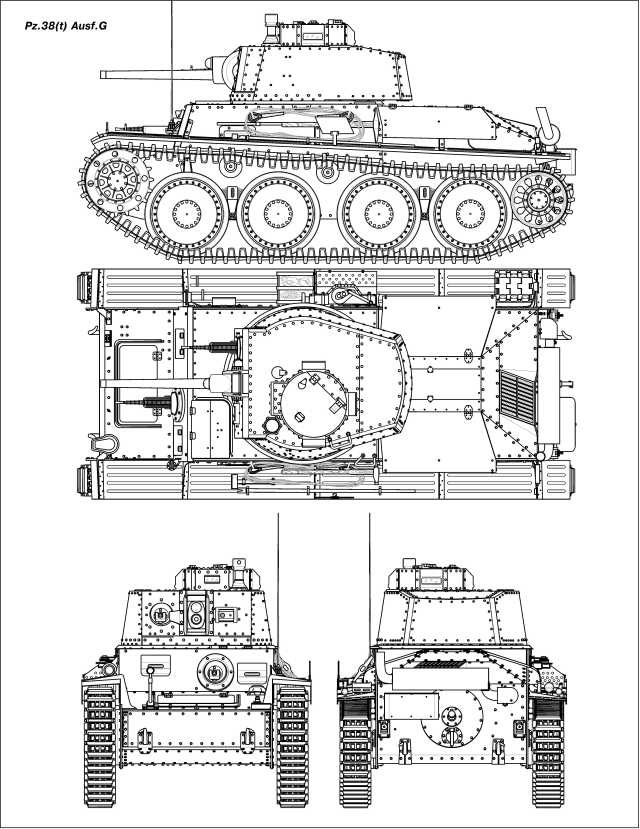

Ausf.G
После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях — 500 Ausf.G и 500 Ausf.H. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.
Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.

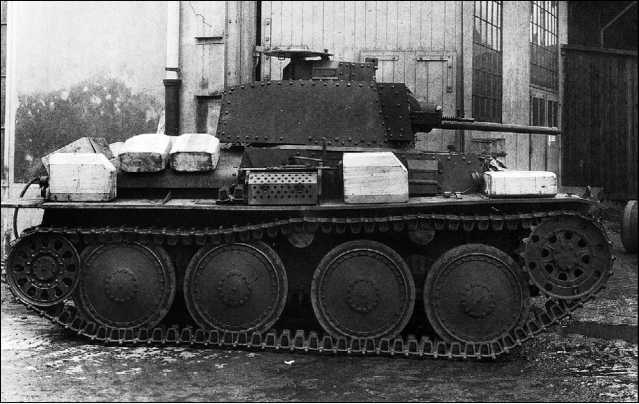

Легкий танк Pz.38(t) Ausf.G во дворе завода. Судя по макетам канистр и ящиков для амуниции, конструкторы работали над их наиболее рациональном размещении на корпусе машины.
Pz.Bf.Wg.38(t)
Несколько десятков танков модификаций В — G были переоборудованы в командирские танки Panzerbefehlswagen 38(t). На них демонтировали курсовые пулеметы (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили ее деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu-5 и Fu-6, батальонного и полкового — Fu-5 и Fu-8. Первые имели штыревые антенны, вторые — штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.
Производство танков Pz.38(t)
Описание конструкции
Машина имела классическую компоновку с передним расположением трансмиссии.
КОРПУС и БАШНЯ собирались из катаных броневых листов на каркасе из уголков с помощью клепки. До высоты 1 м все клепаные соединения выполнялись водонепроницаемыми. Лобовые листы имели толщину 25 мм, бортовые и наклонные — 15 мм.
Толщина листов, располагавшихся с наклоном более 30°, — 12 мм. Днище и крыша корпуса защищались 8-мм броней. Броневым прикрытием обеспечивались и опорные катки, диски которых имели толщину 6 мм.
25-мм броневые листы защищали танк от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях свыше 250 м. Что касается противотанкового ружья vz.31, то его пулю 25-мм и 15-мм листы выдерживали на любой дистанции; 12-мм броня пробивалась с дальности до 100 м, а 8-мм — со 125 м.

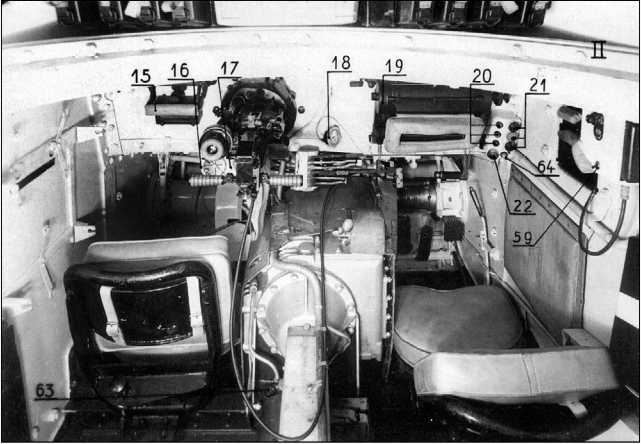

Отделение управления танка LT vz.38. Справа место механика-водителя, слева — стрелка-радиста.
Между боевым и силовым отделениями была установлена моторная огнеупорная перегородка толщиной 5 мм с двумя люками для доступа из боевого отделения к агрегатам двигателя. Со стороны силового отделения моторная перегородка покрывалась асбестом.
Механик-водитель и радист располагались в передней части боевого отделения: первый — справа, второй — слева. Перед механиком-водителем в лобовом листе корпуса находился прибор наблюдения размером 203x82 мм, оборудованный поворотным эпископом, который мог фиксироваться в любом положении, а при необходимости заменяться стеклоблоком «триплекс» толщиной 50 мм. Снаружи прибор защищала откидная броневая крышка толщиной 28 мм со смотровой щелью. Крышка имела механизм согласования: когда эпископ снимался, она автоматически закрывалась, и открыть ее было можно только после установки стеклоблока. Справа от механика-водителя в бортовом листе корпуса был установлен неподвижный эпископ такого же типа, что и смонтированный в командирской башенке, он также мог заменяться стеклоблоком. В распоряжении радиста имелся смотровой прибор более простого типа и меньшего размера (130x60 мм) — со стеклоблоком и откидной броневой крышкой.

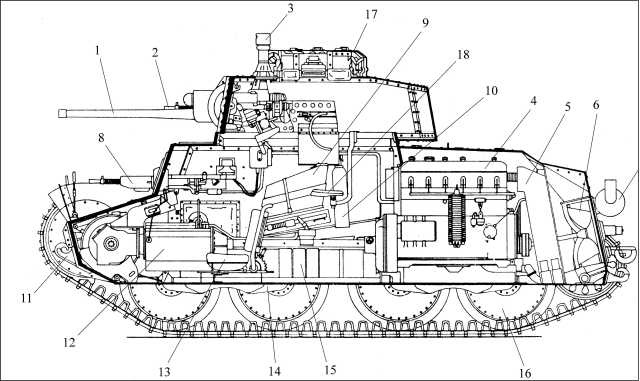

Компоновочная схема танка LT vz.38 (продольный разрез): 1 — 37-мм пушка; 2–7,92-мм пулемет ZB vz.37; 3 — перископический прибор наблюдения; 4 — двигатель; 5 — радиатор; 6 — вентилятор; 7 — глушитель; 8 — курсовой пулемет ZB vz.37; 9 — ящик с 37-мм выстрелами; 10 — огнетушитель; 11 — буксирный крюк; 12 — коробка передач; 13 — сиденье стрелка-радиста; 14 — тележка подвески; 15 — коробки с пулеметными патронами; 16 — опорный каток; 17 — командирская башенка; 18 — сиденье наводчика.

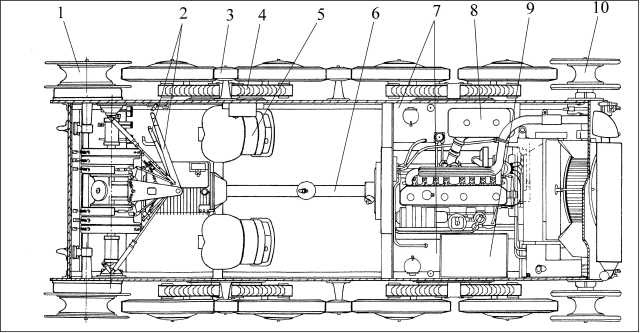

Компоновочная схема танка LT vz.38 (план): 1 — ведущее колесо; 2 — рычаги управления; 3 — поддерживающий каток; 4 — рессора; 5 — сиденье механика-водителя; 6 — карданный вал; 7 — топливные баки; 8 — воздушный фильтр; 9 — аккумулятор; 10 — направляющее колесо.
