Pz.IV Ausf.D
С октября 1939-го по октябрь 1940 года была изготовлена 231 машина модификации D двух производственных серий 4/BW и 5/BW, на которых вновь появились ломаная лобовая плита корпуса и курсовой пулемет с дополнительной прямоугольной бронировкой. Изменилась конструкция маски спаренной установки пушки и пулемета. Толщина бортовой брони корпуса и башни возросла до 20 мм. Машины серии 5/BW имели 50-мм броню лобового листа корпуса. В 1940–1941 годах лобовую и бортовую броню подбашенной коробки усилили 20-мм листами.

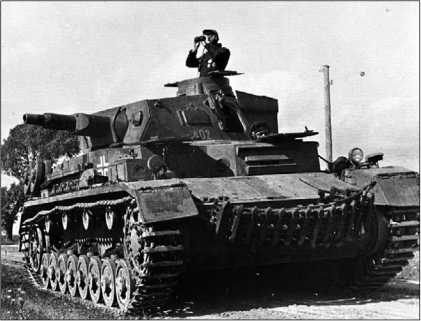

Pz.IV Ausf.D, 6-я танковая дивизия, лето 1941 года. К началу операции «Барбаросса» машины ранних выпусков приобрели черты, характерные для более поздних моделей, например гусеничные траки на лобовом листе корпуса (вверху). Командирская башенка танка Ausf.D (внизу).
Были введены новые смотровые приборы в бортах башни и корпуса и ограничители поворота тележек подвески на 3, 5 и 7-м опорных катках. Была установлена шаровая установка курсового пулемета Kugelblende 30 (число 30 означает, что яблоко установки было приспособлено под крепление в 30-мм броню). Танки Ausf.D поздних выпусков имели дополнительные вентиляционные отверстия в моторном отделении (вариант Тр. — tropen — тропический). В марте — апреле 1940 года 16 шасси серии D использовали для изготовления мостоукладчиков, а в июне один танк был изготовлен для опытных целей.
В 1941 году один танк Ausf.D в опытном порядке вооружили 50- мм пушкой KwK 39 с длиной ствола 60 калибров. Планировалось перевооружить таким образом все машины этой модификации, однако зимой 1942-го предпочтение было отдано варианту F2 с 75-мм длинноствольной пушкой. В 1942–1943 годах некоторое количество танков Pz.IV Ausf.D в ходе капитального ремонта получили такие пушки. В феврале 1942 года два танка переоборудовали в самоходные установки, вооруженные 105-мм гаубицами К18.

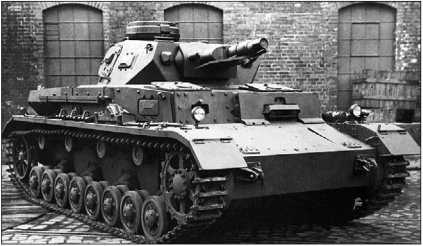

Pz.IV Ausf.E во дворе завода. Обращают на себя внимание 30-мм накладная броня корпуса и отбойник для отгибания антенны под стволом орудия.

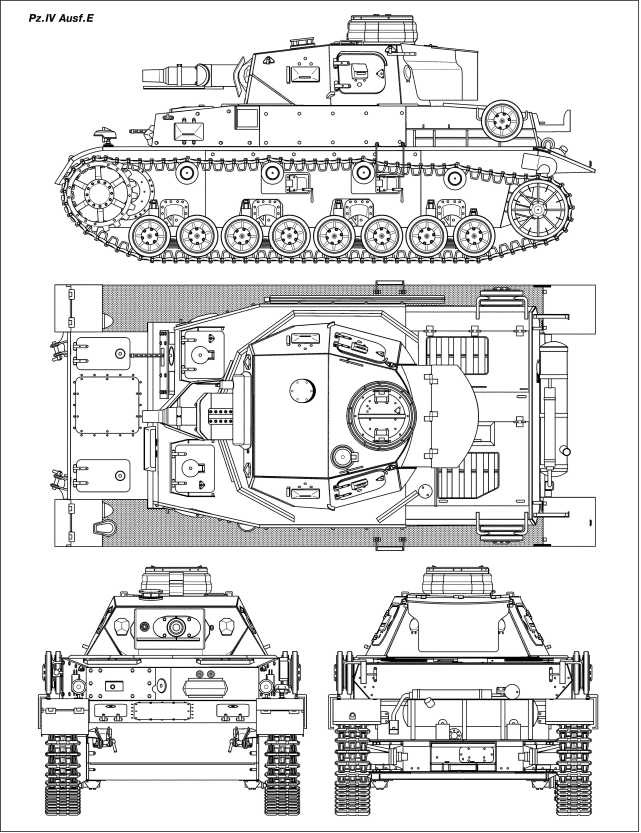

Pz.IV Ausf.E
Главным отличием модификации Ausf.E (6/BW) от предшественников стало существенное увеличение толщины брони. Лобовую броню подбашенной коробки довели до 30 мм и вдобавок усилили 30-мм экраном. Лоб башни также был доведен до 30 мм, а маска — до 35–37 мм. Борта корпуса и башни имели 20- мм, а крыша и корма — 15-мм броню. Появились командирская башенка нового типа с усиленным до толщины 50–95 мм бронированием, башенный вентилятор, усовершенствованный смотровой прибор механика-водителя, новый вспомогательный бензоэлектрический агрегат, упрощенные ведущее и направляющее колеса, ящик для снаряжения, крепившийся на корме башни, и другие более мелкие изменения. Подверглась изменениям и конструкция кормового листа башни. Боевая масса танка достигла 21 т.
С сентября 1940-го по апрель 1941 года заводские цеха покинули 200 машин версии Е. Четыре шасси использовались для изготовления мостоукладчиков, а два шасси модификации Е в опытном порядке получили ходовую часть с шахматным расположением опорных катков.
Pz.IV Ausf.F, изготовленный в 1941 году заводом Krupp-Gruson.
Pz.IV Ausf.F
Pz.IV Ausf.F (7/BW) появился в результате анализа боевого применения машин предыдущих вариантов в Польше и Франции. Вновь возросла толщина брони: лоб корпуса и башни — до 50 мм, борта — до 30 мм. Одностворчатые дверцы в бортах башни заменили на двухстворчатые, лобовой лист корпуса опять стал прямым. Пулемет при этом сохранился, но теперь он размещался в шаровой установке Kugelblende 50. Поскольку масса корпуса танка возросла на 48 %, по сравнению с Ausf.E, машина получила новую 400-мм гусеницу вместо применявшейся ранее 360-мм и новое направляющее колесо. Были выполнены дополнительные вентиляционные отверстия в крыше моторного отделения и в крышках трансмиссионных люков. Изменились размещение и конструкция глушителей двигателя и бензомотора поворота башни. Помимо фирмы Krupp-Gruson, к производству танка, продолжавшемуся с апреля 1941-го по март 1942 года, подключились Vomag и Nibelungenwerke. В 1942 году некоторое количество танков Ausf.F было оборудовано комплектами навесной дополнительной бронезащиты, однако по результатам испытаний ее сочли неэффективной.

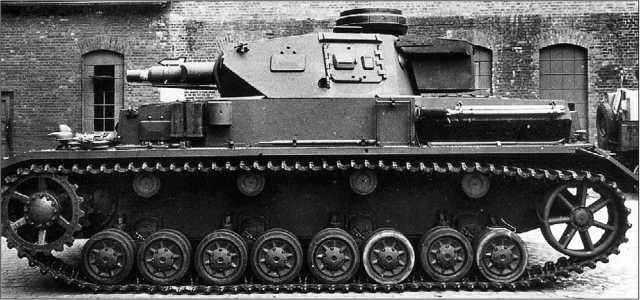

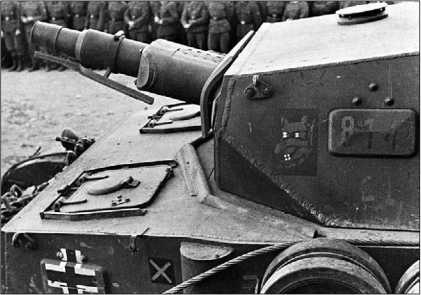

Pz.IV Ausf.F1. Хорошо видны крышки люков механика-водителя и пулеметчика с круглыми лючками для запуска сигнальных ракет. Приваренный к борту корпуса перед укладкой запасных траков полуцилиндр закрывает вытяжное отверстие системы охлаждения тормозов.
Все вышеперечисленные модификации танка Pz.IV вооружались короткоствольной 75-мм пушкой с начальной скоростью бронебойного снаряда 385 м/с, которая была бессильна как против французских танков, так и против английской «Матильды». После выпуска 462 машин варианта F производство их прекратили на один месяц. За это время в конструкцию танка внесли весьма существенные изменения: главное из них — установка 75-мм пушки KwK 40 с длиной ствола 43 калибра и начальной скоростью бронебойного снаряда 770 м/с, разработанной конструкторами фирм Krupp и Rheinmetall. Производство этих орудий началось в марте 1942 года. 4 апреля танк с новой пушкой был показан Гитлеру, и вслед за этим возобновился его выпуск. Машины с короткими пушками имели обозначение F1, а с новым орудием — F2.

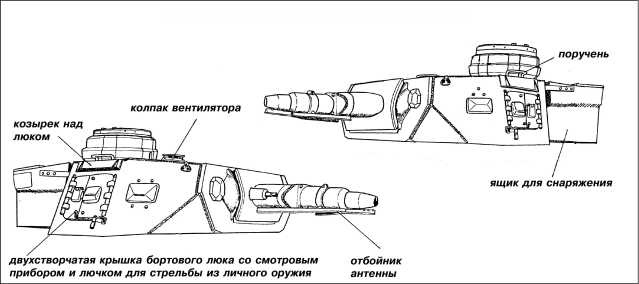

Характерные особенности башни танка Pz.IV Ausf.F1.
Боекомплект последних состоял из 87 выстрелов, 32 из которых размещались в башне. Машины получили новую маск-установку и новый прицел TZF 5f. Боевая масса достигла 23,6 т. До июля 1942 года было выпущено 175 Pz.IV Ausf.F2, еще 25 машин переоборудовали из F1. Судя по воспоминаниям Г. Гудериана, в апреле 1942 года 12 танков Ausf.F2 изготовили с 80-мм лобовой броней. Эти машины предназначались для десанта на остров Мальта. Несколько машин модификации F2 позднего выпуска получили башни следующей модификации — Ausf.G.
Гитлер в окружении высших офицеров Вермахта и СС осматривает один из первых танков Ausf.F2. Берлин, 4 апреля 1942 года.
