Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).
Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся поликом башни находился боекомплект.
На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.
В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.

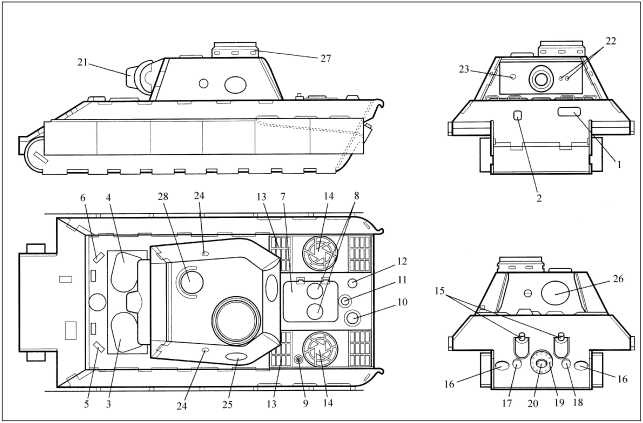

Корпус танка: 1 — люк-пробка механика-водителя; 2 — броневая заслонка пулеметной амбразуры; 3 — люк-лаз механика-водителя; 4 — люк-лаз радиста; 5 — перископические приборы наблюдения механика-водителя; 6 — перископические приборы наблюдения радиста; 7 — люк моторного отделения; 8 — отдушины для притока воздуха; 9 — вывод антенны; 10 — люк для заливки воды в систему охлаждения; 11 — основание для установки воздухоподводящей трубы при подводном вождении танка; 12 — люк для доступа к горловине топливных баков; 13 — воздухоприемные окна системы охлаждения двигателя; 14 — воздухоотводящие окна системы охлаждения двигателя; 15 — выхлопные трубы; 16 — люки для доступа к механизмам натяжения гусениц; 17 — люк для доступа к водогрейному котлу системы охлаждения; 18 — люк для доступа к приводу инерционного стартера; 19 — люк для доступа в моторное отделение; 20 — люк для доступа к приводу двигателя от пусковой рукоятки; 21 — маска пушки; 22 — амбразуры бинокулярного прицела; 23 — амбразура спаренного пулемета; 24 — амбразура для стрельбы из личного оружия; 25 — люк для выброса стреляных гильз; 26 — люк-лаз для посадки и высадки экипажа; 27 — командирская башенка; 28 — отдушина башенного вентилятора.
КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.
Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.

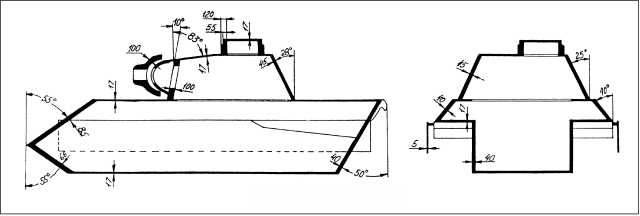

Схема бронирования танка.
Немецкая пехота сопровождает атакующую «Пантеру» из состава дивизии СС «Викинг». Польша, 1944 год. Размеры танка обеспечивали пехотинцам надежное укрытие.
В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G — откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.
Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.

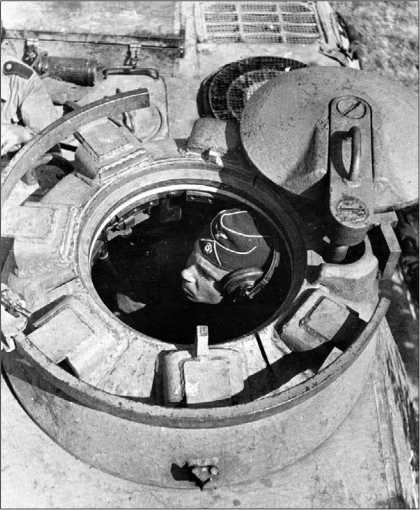

Командирская башенка танка «Пантера» с открытым люком. Хорошо видны бронеколпаки перископов и приваренный к ним рельс для установки зенитного пулемета.

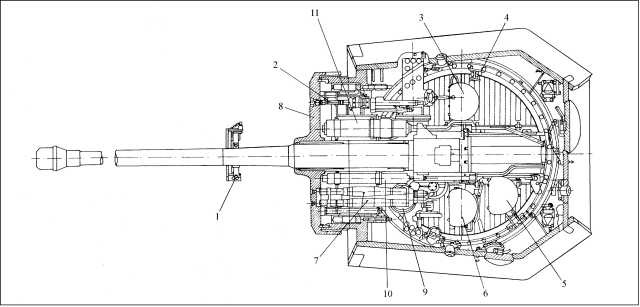

Компоновка башни танка Panther Ausf D: 1 — кронштейн крепления пушки по- походному; 2 — спаренный пулемет; 3 — сиденье заряжающего; 4 — стопор башни; 5 — сиденье командира танка; 6 — сиденье наводчика; 7 — телескопический бинокулярный прицел TZF2а; 8 — маска пушки; 9 — механизм поворота башни; 10 — цилиндр накатника; 11 — цилиндр тормоза отката.
Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.
Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.
В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.
Командир танка ведет наблюдение за местностью через один из перископов командирской башенки.
БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок в 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.
На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.
ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка — в пределах от — 8° до +18°.
Пушка снабжалась вертикальным клиновым затвором и полу- автоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки — секторного типа.
