КОРПУС танка сваривался из катаных броневых листов хромоникилевой стали с поверхностной цементацией. Отдельные части корпуса соединялись болтами и угольниками.
По обе стороны корпуса над вторым и третьим опорными катками в танках модификаций Е — L находились эвакуационные люки. На крыше моторного отделения имелись четыре люка — два больших и два малых — для доступа к агрегатам силовой установки. В днище корпуса имелись люки для спуска воды, бензина и масла и для доступа к двигателю и коробке передач. В передней верхней части бортов корпуса находились лючки для наблюдения со стеклами триплекс, закрывавшиеся броневыми заслонками (у танков Ausf.A — D лючок имелся только слева — у места механика-водителя).
В лобовом листе корпуса слева находился смотровой прибор механика-водителя, включавший в себя стеклоблок триплекс, закрываемый массивной откидной (Ausf.A — D) или сдвижной (Ausf.E — N) заслонкой, и бинокулярный перископический прибор наблюдения KFF 1 (Ausf.A — D) или KFF 2 (Е — N). Последний, при отсутствии в нем необходимости, сдвигался вправо, и механик-водитель мог вести наблюдение через стеклоблок.
БАШНЯ — шестигранная, сварная, размещалась симметрично относительно продольной оси танка. В передней части башни, в маске, устанавливались пушка, пулемет (у модификаций А — G с 37-мм пушкой — два пулемета) и телескопический прицел. Справа и слева в маске сделаны лючки для наблюдения со стеклами триплекс (у вариантов L — N лючок только слева). Лючки закрывались наружными броневыми заслонками изнутри башни.
Механизм поворота башни механический, с двойным приводом управления, выведенным к заряжающему (справа от пушки) на отъемную рукоятку и к наводчику (слева от пушки) на маховичок. Кроме этого, имелся рычаг переключения шестерен механизма для ускоренного или замедленного поворота башни.
В задней части крыши башни устанавливалась командирская башенка с люком, закрывавшимся двухстворчатой крышкой. На части машин Ausf.N поздних выпусков устанавливалась командирская башенка заимствованная у танка Pz.IV Ausf.G, имевшая одностворчатую крышку. Башенка была оборудована восемью (Ausf.A — С) или пятью (D — N) смотровыми щелями со стеклами триплекс.
Для посадки и высадки членов экипажа в бортах башни имелись люки с одностворчатыми и двухстворчатыми (начиная с варианта Е) крышками. В крышках люков и бортах башни устанавливались смотровые приборы (у модификаций L, М и N приборы в бортах башни отсутствовали). Кормовой лист башни был оборудован двумя лючками для стрельбы из личного оружия.

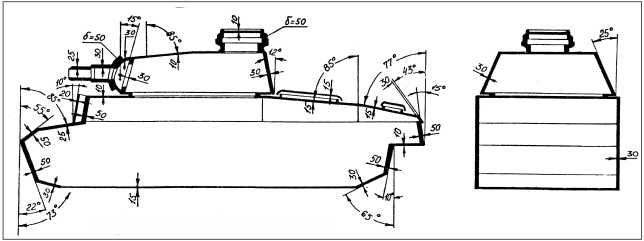

Схема бронирования среднего танка Pz.III.
Немецкие солдаты осматривают танк Pz.III Ausf.D, подбитый польской противотанковой артиллерией. На лобовой 14,5-мм броне машины хорошо видны несколько пробоин от 37-мм снарядов. Польша, 1939 год.

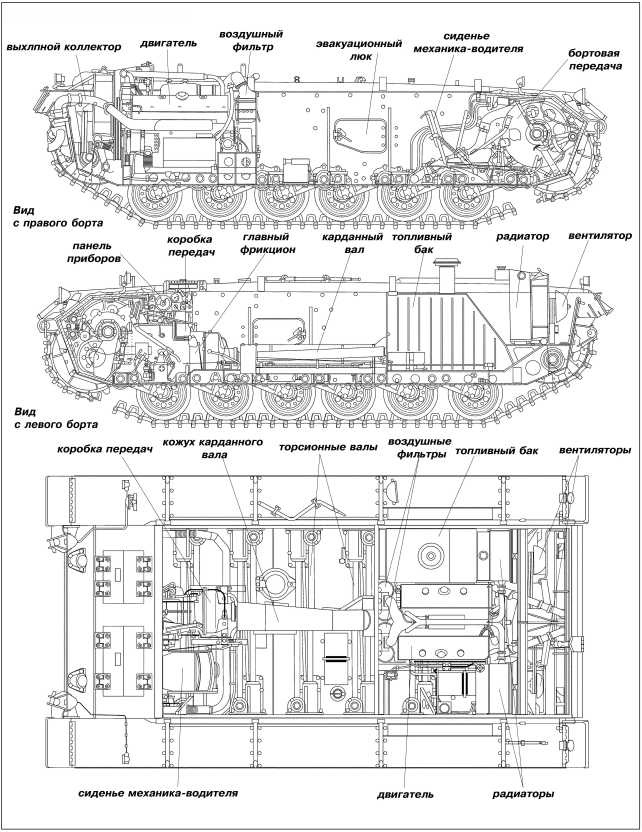

Компоновка корпуса танка Pz.III.
ВООРУЖЕНИЕ. Основное вооружение танков модификаций А — G — пушка 3,7 cm KwK L/45 калибра 37 мм фирмы Rheinmetall-Borsig. Длина ствола пушки — 45 калибров (1717 мм). Масса пушки — 195 кг. Вертикальная наводка — в пределах от -10° до +20°. Затвор клиновой, вертикальный, полуавтоматический. Спуск — электрический. Скорострельность — 15–18 выстр./мин. В боекомплект пушки входили выстрелы с бронебойными PzGr (масса — 0,685 кг, начальная скорость — 745 м/с), подкалиберными PzGr 40 (0,368 кг, 1020 м/с) и осколочно-фугасными SprGr 18 (0,615 кг, 725 м/с) снарядами. Боекомплект состоял из 150 (Ausf.A), 121 (В — D) или 131 выстрела (Е — G).
Танки модификаций G — J вооружались пушкой 5 cm KwK 38 L/42 калибра 50 мм, также разработанной конструкторами фирмы Rheinmetall-Borsig. Длина ствола пушки — 42 калибра (2100 мм). Масса пушки — около 400 кг. Углы вертикального наведения — от -10° до +20°. Затвор — вертикально-клиновой с полуавтоматикой копирного типа. Спусковой механизм пушки — электрический, располагался на рукоятке маховика поворотного механизма. Скорострельность — 15 выстр./ мин.

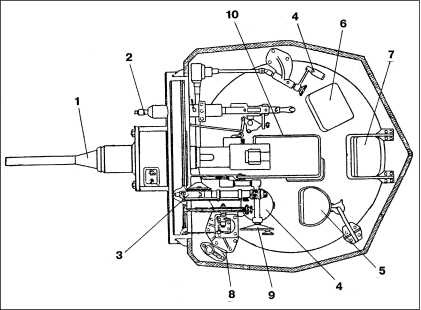

Компоновка башни танка Pz.III: 1 — 50-мм пушка; 2 — пулемет MG34; 3 — телескопический прицел; 4 — маховик поворотного механизма башни; 5 — сиденье наводчика; 6 — сиденье заряжающего; 7 — сиденье командира; 8 — рукоятка стопора башни; 9 — маховик подъемного механизма пушки; 10 — ограждение пушки.
Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались по бокам ствола: с правой стороны — тормоз отката, с левой — накатник.
Для стрельбы из пушки KwK 38 использовались унитарные выстрелы с бронебойными снарядами PzGr и PzGr 39 (масса — 2,06 кг, начальная скорость — 685 м/с), подкалиберными PzGr 40 (0,925 кг, 1050 м/с) и осколочно-фугасными SprGr 38 (1,823 кг, 450 м/с). Боекомплект танков этих модификаций состоял из 97–99 выстрелов.
Боевые машины вариантов J — М вооружались пушкой 5 cm KwK 39 L/60 калибра 50 мм. Длина ствола 60 калибров (3000 мм). Масса пушки 435 кг. Тип затвора, принцип действия полуавтоматики, противооткатные устройства, спусковой механизм и многие другие узлы орудия были идентичны пушке KwK 38. Основное отличие заключалось в большей длине зарядной каморы, связанной с увеличившейся с 288 до 420 мм длиной гильзы.

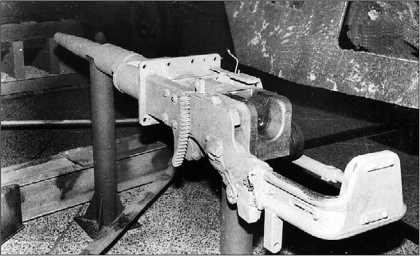

37-мм пушка KwK L/45. Для немецких танковых пушек периода Второй мировой войны была характерна удивительная компактность конструкции.
Для стрельбы использовались выстрелы с бронебойными снарядами PzGr KwK 39 и PzGr 39 KwK 39 (масса — 2,06 кг, начальная скорость — 835 м/с), подкалиберными PzGr 40 KwK 39 (0,925 кг, 1190 м/с) и PzGr 40/1 KwK 39 (1,07 кг, 1130 м/с) и осколочно- фугасными SprGr 38 KwK 39 (1,82 кг, 550 м/с). Число выстрелов в боекомплекте колебалось с 84 (Ausf.J) до 92 (Ausf.L и М).
Танки Pz.III Ausf.N вооружались пушкой 7,5 cm KwK 37 калибра 75 мм. Длина ствола пушки — 24 калибра (1765,3 мм). Масса пушки — 490 кг. Вертикальная наводка — в пределах от -10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В ее боекомплект входили выстрелы с бронебойными снарядами KgrRotPz (масса — 6,8 кг, начальная скорость — 385 м/с), кумулятивными Gr 38Н1/А, Gr 38Н1/В и Gr 38Н1/С (4,44…4,8 кг, 450…485 м/с), дымовыми NbGr (6,21 кг, 455 м/с) и осколочно-фугасными (5,73 кг, 450 м/с). Боекомплект пушки состоял из 56 выстрелов у танков, переоборудованных из Ausf.L, и 62 выстрелов у танков, переоборудованных из Ausf.M.
