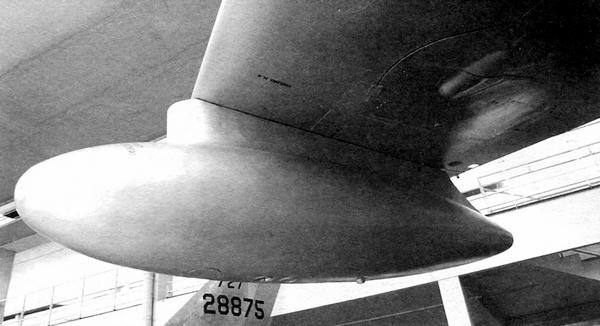

Подвесной топливный бак под правым крылом.
Установка 20-мм пушек «Испано» Mk.5.
«Вампир» вооружён четырьмя 20-мм пушками «Испано» Mk.5. Они смонтированы парами в нижней части фюзеляжа по бортам. Отсек обогревается тёплым воздухом, отбираемым от сопла двигателя. Питание пушек — разъёмными металлическими лентами из двух ящиков. Каждый ящик, питающий две пушки, рассчитан на 300 патронов и разделяется на два отсека примерно равного объёма. Стреляные гильзы и звенья выбрасываются через лючки вниз. Управление огнём — электрическое, перезаряжание — вручную, только на земле с помощью специального приспособления. У пилота стоит гироскопический прицел Mk.5. Две гашетки находятся на ручке управления самолётом. Они закрыты колпачками, при откидывании которых отключаются предохранители.
Самолёт может нести до восьми НАР с головной частью по 25 или 60 фунтов (соответственно, 11 кг и 27 кг). Ракеты подвешиваются на устройствах Mk.8 вертикальными парами под корневой частью крыла.
Истребители-бомбардировщики и учебные самолёты комплектуются двумя бомбодержателями Mk.1 на пилонах, рассчитанными на бомбы по 500 фунтов (227 кг) или 1000 фунтов (454 кг). Они размещаются под консолями крыла. Для подвески мелких практических бомб дополнительно монтируются балки ЕМ с адаптерами Mk.3. Сбрасыватель — механический тросовый; он же обеспечивает сброс подвесных топливных баков.
ЭКСПЛУАТАЦИЯ И БОЕВОЕ ПРИМЕНЕНИЕ
В АВИАЦИИ ВЕЛИКОБРИТАНИИ
«Вампир» F.1 поступил на вооружение Королевских ВВС в апреле 1946 г., с началом перевооружения 54-й, 130-й и 247-й эскадрилий, входивших в авиакрыло «Одихэм». Первыми сменила свои поршневые «Темпесты» на новые реактивные истребители 247-я эскадрилья, активно включившаяся в переучивание и накопление опыта эксплуатации. «Спарок» не было, и пилоты начинали летать на реактивной технике после теоретических занятий и знакомства с арматурой кабины. Благо, что «Вампир» был проще в пилотировании, чем большинство поршневых истребителей. Правда, шасси с носовым колесом и более высокая посадочная скорость требовали повышенного внимания на посадке. За свою простоту и миниатюрные размеры «Вампир» получил в частях прозвище «летающего детского автомобиля».

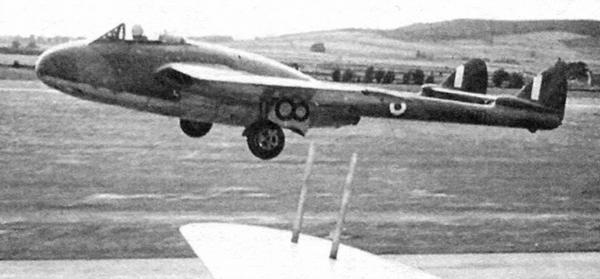

Взлетает «Вампир» FB.5.

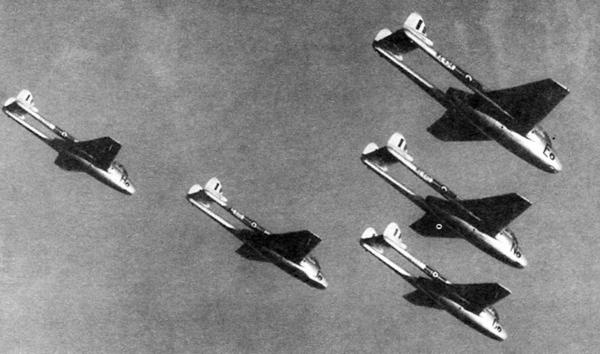

Истребители-бомбардировщики FB.5 из 603-й эскадрильи.
8 июня состоялся публичный показ новых самолётов в ходе воздушного парада над Лондоном в честь победы во Второй мировой войне. А осенью реактивную технику получили и две остальных эскадрильи крыла, базировавшегося в Одихэме. «Единичками» были также вооружены 595-я (в декабре 1946 г.) и 631-я (в августе 1948 г.) эскадрильи ПВО, эксплуатировавшие эту технику до сентября 1951 г.
«Вампиры» стали первыми английскими реактивными самолётами, которые начали службу в составе Королевских ВВС в Германии, когда в апреле 1948 г. началось перевооружение 3-й эскадрильи, базировавшейся в Вюнсторфе.
Ими вооружались и части Королевских Вспомогательных ВВС (605-я, 501-я и 502-я эскадрильи), где их использовали до конца 1951 г. После окончания лётной эксплуатации истребители передали техническим подразделениям, и в середине 1950-х гг. большинство машин подверглось утилизации.

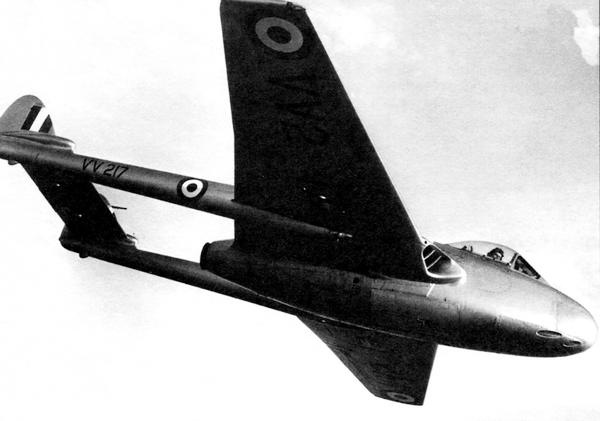

FB.5 в полёте, ноябрь 1949 г.
К переходу на модификацию F.3 ВВС Великобритании приступили в конце 1947 г., начав с перевооружения крыла в Одихэме (54-я, 247-я и бывшая 130-я, а к этому времени — 72-я, эскадрильи). Именно лётчики 54-й эскадрильи продемонстрировали возросшие возможности истребителя в ходе трансатлантического перелёта в июле 1948 г. «Тройками» вооружили также эскадрильи вспомогательных ВВС — 601-ю, 604-ю, 608-ю и 614-ю, где они прослужили до 1952 г. В феврале 1948 г. такие же самолёты получила и Центральная лётная школа. С осени 1948 г. F.3 появились на базах за пределами метрополии. Первой новую технику получила 73-я эскадрилья в Та Кали (Мальта), в мае 1949 г. — 32-я в Никосии (Кипр).

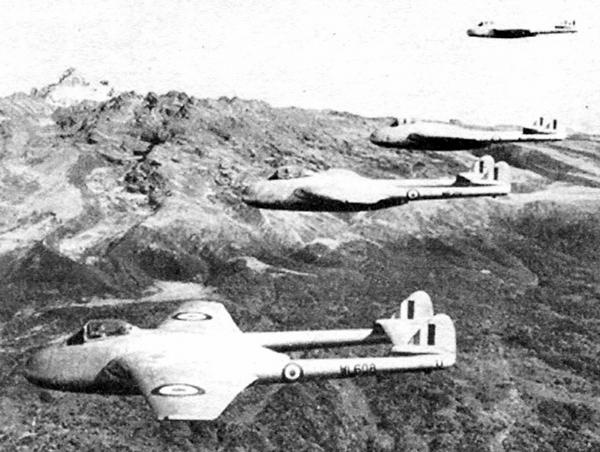

FB.9 из 8-й эскадрильи британских ВВС патрулируют территорию восставших племён в Кении, начало 1950-х гг.

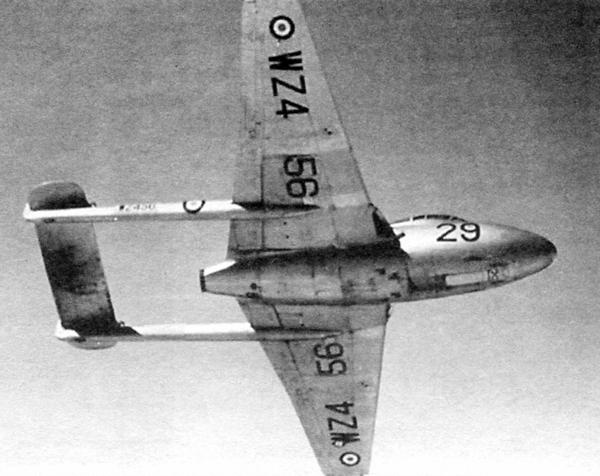

T.11 британских ВВС в полёте.

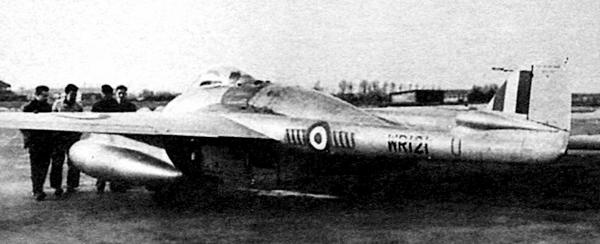

FB.9 на стоянке, 1950-е гг.
Группа FB.9 в полёте поблизости от г. Аден, 1954 г.
С появлением FB.5 в 1949 г. началось перевооружение ими эскадрилий авиакрыла в Одихэме. В сентябре подразделения крыла приняли участие в крупномасштабных ежегодных манёврах ПВО «Бульдог», где вместе с парой французских «Вампиров» с авиабазы Дижон и самолётами F.1 605-й эскадрильи имитировали налёт на Туманный Альбион. В следующем году на базе 54-й эскадрильи сформировали пилотажную группу, состоявшую из пятерки FB.5. Своими показательными выступлениями лётчики группы вызывали неизменный восторг посетителей авиасалона в Фарнборо и выставки в Хендоне. В 1952 г. все три эскадрильи из Одихэма перевооружили на «метеоры» F.8, и «вампиры» покинули «первую линию» Истребительного командования.
Эскалация «холодной войны» в конце 1940-х гг. вызвала ускорение формирования истребительно-бомбардировочной авиации в ВВС Великобритании (и не только в ней). Берлинский кризис 1948 г. подстегнул процесс перевооружения истребительно-бомбардировочных эскадрилий, которые оснащались «вампирами» FB.5. К 1950 г. их уже насчитывалось девятнадцать. И это было пиковое количество.
В конце 1953 г. авиакрыло в Вюнсторфе (5-я, 11-я, и 266-я эскадрильи) начало перевооружаться новыми самолётами «Веном» FB.1, а годом позже то же случилось и с крылом в Фассберге (14-я, 98-я и 118-я эскадрильи). К середине 1954 г., после перевооружения крыла в Целле (16-я, 94-я и 145-я эскадрильи), «вампиров» на территории ФРГ практически не осталось.
