В августе 1942 г. 747-му ап довелось непродолжительное время участвовать в оборонительных боях на сталинградском направлении. В один из дней красная «7» пилота Висковского подверглась нападению звена Bf 109. Стрелок Абдулин из верхней установки сумел подбить два вражеских истребителя, но и «ер» получил тяжелые повреждения при вынужденной посадке. В дальнейшем машина с таким номером в боевых действиях не участвовала. По состоянию на 4 августа 1942 г. в части осталось всего 10 Ер-2.

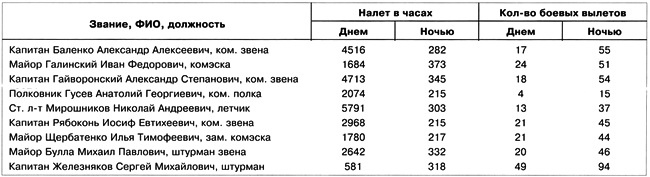

Налет некоторых наиболее опытных пилотов и штурманов Ер-2 из 747-го ап ДД на 1 октября 1942 г.

Дальний бомбардировщик Ер-2. Самолет несбывшихся надежд

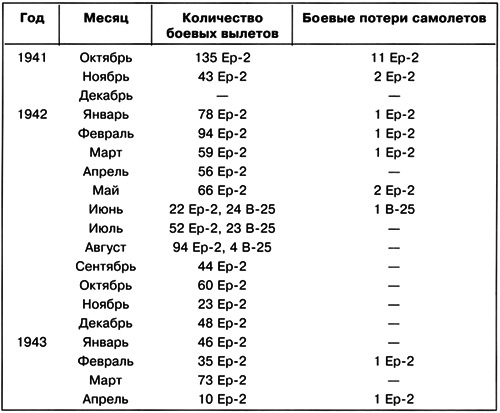

Результаты боевых действий 421-го ап с октября 1941 г. по апрель 1943 г.

Дальний бомбардировщик Ер-2. Самолет несбывшихся надежд

Примечание. В конце марта 1943 г. в полку оставалось всего шесть боеспособных «еров». Все они несли на бортах голубые номера: 2, 3, 4, 5, 8, 9. Самолет с голубой «единичкой» под управлением ст. лейтенанта Мирошникова не вернулся из полета на Брянск в ночь на 22 февраля 1943 г., а голубая «шестерка» (летчик Иванов) в последний раз вылетала на боевое задание 25 января 1943 г. Вероятно, она получила какие-то повреждения и не восстанавливалась, хотя в списке потерь не отмечена. Судьба голубой «семерки» неясна.


К концу 1942 г. количество «еров» уменьшилось до восьми, а к началу апреля 1943 г. — до шести. 8 апреля 1943 г. тройка Ер-2 2М-105 выполнила последний боевой вылет. В том же месяце уцелевшие ермолаевские бомбардировщики были переданы в Челябинскую школу штурманов АДД, а полк начал перевооружение на бомбардировщик Ил-4. [18] Сменилось и руководство: 17 июля 1943 г. в командование полком вступил ветеран части майор И. Ф. Галинский.

Техническое описание самолета Ер-2 2М-105

Самолет представлял собой двухмоторный четырехместный цельнометаллический моноплан с крылом типа «обратная чайка» и разнесенным вертикальным оперением.

Каркас фюзеляжа был набран из 40 шпангоутов, 36 неразрезных стрингеров и четырех лонжеронов. Весь набор, за исключением 1, 10 и 15-го шпангоутов, выполнялся из дюралевых профилей. Силовые рамы трех указанных шпангоутов изготавливались из стальных хромансилевых труб, при этом 10-й и 15-й шпангоуты имели стыковочные узлы, к которым крепились мотоотсеки.

Кабины штурмана и летчика находились в носовой части фюзеляжа. Между вторым и пятым шпангоутами внизу носовой части фюзеляжа имелся застекленный входной люк, смещенный влево от оси. Фонарь летчика также был сдвинут влево от оси фюзеляжа и состоял из двух частей: неподвижного козырька и сдвижной части, передвигавшейся на роликах по направляющим. В остеклении сдвижной части фонаря летчика с левой стороны имелась форточка. В правом борту носовой части фюзеляжа, в районе кресла штурмана, были прорезаны окна, застекленные плексигласом. Кроме того, остекленной выполнялась вся носовая оконечность фюзеляжа, заканчивавшаяся носовой стрелковой установкой. Этим обеспечивался хороший обзор для штурмана, необходимый для навигации и выхода на цель.

В средней части фюзеляжа располагался бомбоотсек, над ним — два топливных бака. Створки бомбоотсека открывались необычно, поскольку петли подвески крепились к средней балке, а не к бортовым лонжеронам, окантовывающим бомболюк. Открывание створок люка производилось усилием пружинных толкателей, закрывание — при помощи тросов. В хвостовой части фюзеляжа располагалась кабина стрелков — люкового (радиста) и верхнего. Стрельба из выпущенной люковой установки велась через нижний входной люк. Крышка люка выполнялась из дюралевых профилей и застеклялась плексигласом. В верхнем хвостовом люке монтировалась стрелковая установка. К хвостовой части фюзеляжа крепились стабилизатор и костыльная опора шасси. Обшивка фюзеляжа выполнялась из дюралевых листов толщиной 1–1,5 мм и соединялась клепкой впотай. Внутри фюзеляжа была обеспечена возможность сквозного прохода от штурмана до стрелков.

Крыло самолета размахом 21,65 м состояло из четырех частей: двух моторных отсеков и двух консолей с отъемными законцовками. Конструкция крыла двухлонжеронная, каждый мотоотсек имел по восемь дюралевых нервюр, а каждая консоль — по 22 нервюры. Силовой каркас мотоотсека представлял собой пространственную ферму, сваренную из стальных хромансилевых труб. В пространство между лонжеронами вкладывался топливный бак, а в носок мотоотсека встраивался маслобак. К поясам переднего лонжерона и его раскосам крепились моторама и пирамида основных стоек шасси. Угол поперечного V мотоотсека составлял -19°, установочный угол 2°. Стойки шасси и их колеса убирались поворотом назад в среднюю часть мотоотсека. В хвостовой его части между четвертой и восьмой нервюрами имелся посадочный щиток.

Лонжероны консольной части крыла представляли собой клепаные плоские балки с поясами из прессованных дюралевых профилей переменного сечения. Угол поперечного V консолей составлял 7°, стреловидность по передней кромке — 13°. В отсеке крыла между первой и четвертой нервюрами пояса лонжеронов соединялись съемными раскосами. Нервюры имелись двух типов: силовые, с двумя поясами (верхним и нижним), и баковые, с одним только верхним поясом. В консольной части крыла между нервюрами 1 и 4 располагался водорадиатор, воздух к которому подводился по радиаторному каналу из носка консоли. У входа в канал нижняя кромка крыла была сделана подвижной, образуя «губу», прикрепленную к стрингеру на петле. В межлонжеронной части консоли были расположены три бензобака, вкладывавшихся снизу и закрепленных металлическими лентами. Гнезда баков закрывались съемными крышками. На левом крыле между носками 7-й и 8-й нервюр имелась посадочная фара. В задней части консоли на протяжении 1–12-й нервюр монтировался посадочный щиток Шренка. Между 12-й нервюрой консоли и 2-й нервюрой концевого обтекателя располагался разрезной элерон типа Фрайз. Обшивка крыла дюралевая, проклепана впотай. Посадочный щиток и носок элерона также обшивались дюралем, а остальная часть элерона обтягивалась полотном. Элерон левой консоли снабжался триммером, управляемым из кабины летчика.

Горизонтальное оперение размахом 6,8 м устанавливалось с нулевым углом атаки и имело угол поперечного V, равный 7°. Стабилизатор выполнялся трехлонжеронным, с 29 нервюрами и многочисленными стрингерами. Все конструктивные элементы его, включая обшивку, — дюралевые. К хвостовой части фюзеляжа стабилизатор крепился болтами, место стыка закрывается обтекателями и ферингами из листового дюраля.

Руль высоты состоял из двух частей, не соединенных между собой. Каркас руля был образован сквозным дюралевым лонжероном в носке, набором штампованных нервюр и ободком хвостовой части. Каждая из половин руля высоты имела триммер и подвешивалась на трех узлах. Каркас руля обтягивался полотном.
