Топливные баки на Ер-2 2М-30Б размещались преимущественно в крыле, но имелся и фюзеляжный съемный бак, который монтировался в бомбоотсеке.
Схема бронирования рабочих мест членов экипажа Ер-2 2М-30Б.
Техническое описание Ер-2 2АЧ-30Б (эталона на 1945 г.)
Самолет представлял собой двухмоторный пятиместный цельнометаллический моноплан с крылом типа «обратная чайка» и разнесенным вертикальным оперением. Пятым членом экипажа стал второй пилот, кресло которого размещалось справа от командирского под общим фонарем. Рабочее место штурмана было смещено в носовую часть фюзеляжа.
Фюзеляж самолета моноблочной конструкции, треугольный в поперечном сечении с переходом к овалу в носу и хвостовой части. В продольном сечении фюзеляж имел форму дужки крыла.
Конструкция целиком дюралевая, за исключением двух основных шпангоутов, изготовленных из стальных хромансилевых труб. Размеры бомбового отсека значительно увеличились, позволяя подвешивать две бомбы ФАБ-500 тандемом, одну за другой.
Основные геометрические особенности крыла самолета Ер-2 2АЧ-30Б по сравнению с Ер-2 2М-105 сохранились: профиль П-134, угол поперечного V центроплана -19°, консолей +7°, угол стреловидности по передней кромке +13°. Трапециевидное в плане крыло площадью 79,06 м2 и размахом 23,08 м имело сужение 4,84 при длине корневой хорды 5,305 м. Относительная толщина профиля менялась от 16,3 % у корня до 7 % на конце. Крыло состояло из восьми разъемных частей: по две центропланных, мотогондольных и консольных секции плюс две законцовки. Силовой набор центроплана и мотоотсеков выполнялся из стальных хромансилевых труб, а все остальное, включая обшивку, — из дюраля. Крыло оснащалось щитками типа Шренк с электрогидравлической системой выпуска и уборки. Проводка управления рулями и элеронами — жесткая, триммерами — тросовая.
Выливные авиационные приборы ВАП-500 в годы войны применялись для постановки дымовых завес. Однако их главное предназначение — распыление отравляющих веществ. К счастью, до практической проверки этих устройств «в штатном режиме» дело не дошло.

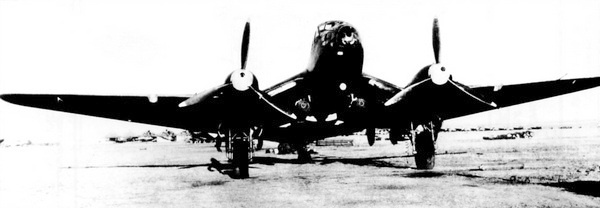

На наружных бомбодержателях этого Ер-2 подвешены две бомбы ФАБ-1000 массой по 1015 кг каждая.
На основных стойках шасси применялись колеса с типоразмером 1325x485 мм, хвостовое колесо — 700x300 мм. Схема уборки и выпуска шасси электрогидравлическая, для аварийного выпуска имелась ручная помпа.
Моторы АЧ-30Б оснащались винтами АВ-5ЛВ-116 диаметром 4,1 м, расстояние между осями моторов составляло 6,18 м. Регуляторы шага винтов — типа Р-7. На самолете имелись 10 встроенных в крыло топливных баков и один внутрифюзеляжный съемный в бомбоотсеке. Общая емкость баков для топлива составляла 5160 кг, все баки были оснащены системой нейтрального газа. Два маслобака размещались в фюзеляже позади кабины пилотов.
Оборонительное вооружение самолета включало три стрелковые установки: носовую НУ-134 с пулеметом УБТ (195 патронов), люковую ЛУ-МВ-2Б также с УБТ (275 патронов) и верхнюю ТУМ-5 с пушкой ШВАК (200 патронов). Максимальная бомбовая нагрузка составляла 5000 кг, из них 3000 кг на наружной подвеске. Средний наружный держатель Дер-19 позволял транспортировать бомбу ФАБ-2000, внешние — ФАБ-1000. Максимальный калибр бомб внутренней подвески — 500 кг (4 шт.), другие варианты предусматривали транспортировку 20 ФАБ-100 или 8 ФАБ-250 на кассетных держателях КД-2 и КД-3. Самолет оснащался дневным прицелом ОПБ-1Р и ночным НКПБ-7, электрическим сбрасывателем ЭСБР-6 и его механическими дублерами АСП-340 (у пилотов) и АСШ-340 (у штурмана).
В состав оборудования машины входили радиостанция РСБ-3бис, радиополукомпас РПК-2, самолетное переговорное устройство СПУ-5Ф и автопилот АП-42. Высотное оборудование включало 5 кислородных приборов КП-12 с парой 12-литровых баллонов для каждого члена экипажа. Самолет оснащался ночным фотоаппаратом НАФА-19.
«Второе пришествие» Ер-2
Развертывание серийного производства Ер-2 с дизелями АЧ-30Б привело к созданию новых авиационных частей, которые должны были эту технику эксплуатировать. В соответствии с постановлением ГКО № 5384 от 13 марта 1944 г. началось формирование полков в нескольких корпусах АДД. Понимание, что самолет наверняка потребует доводки, а также отсутствие необходимого количества бомбардировщиков для укомплектования всех авиачастей весной 1944 г. вызвали не совсем обычное решение — не перевооружать имеющиеся полки, ведущие боевую работу, а сформировать совершенно новые. Все семь развернутых авиаполков волею оргмобуправления КА получили неиспользованные ранее по каким-то причинам «трехсотые» номера (к этому времени в составе ВВС и АДД имелись уже и «девятисотые», и даже «тысячные» полки).
Реальность, как это обычно бывает, несколько отличалась от планов. В апреле 1944 г. при управлении 1-го гвардейского авиакорпуса ДД началось формирование 326-го авиаполка ДД на самолетах Ер-2. По штату № 015/419 каждый полк должен был иметь 208 офицеров, 233 сержанта и старшины, 32 самолета Ер-2 и один У-2. Командиром 326-го полка назначили бывшего заместителя командира 17 гв. ап ДД подполковника П. П. Маркова. Комплектование производилось преимущественно за счет 1-й и 6-й гвардейских авиадивизий ДД. Правые летчики поступали из школ АДД, младший техсостав — из Челябинского военного авиационного училища, 27-й заб и Ижевской авиашколы. В декабре 1944 г., в ходе реорганизации АДД в 18-ю воздушную армию, 326-й ап вошел в состав 16-й гвардейской бомбардировочной авиационной Сталинградской дивизии.

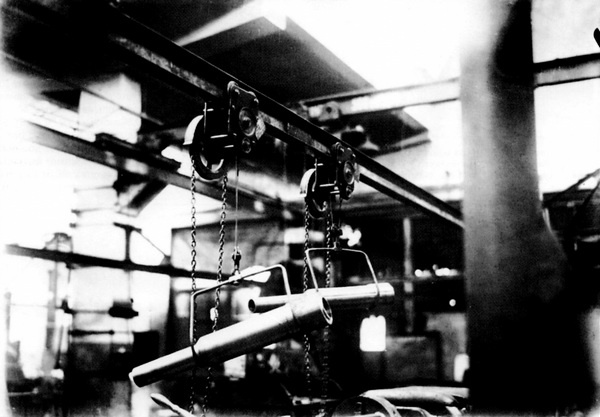

Один из элементов конвейера на заводе № 39 в Иркутске (подача цилиндров стоек шасси к месту сборки).

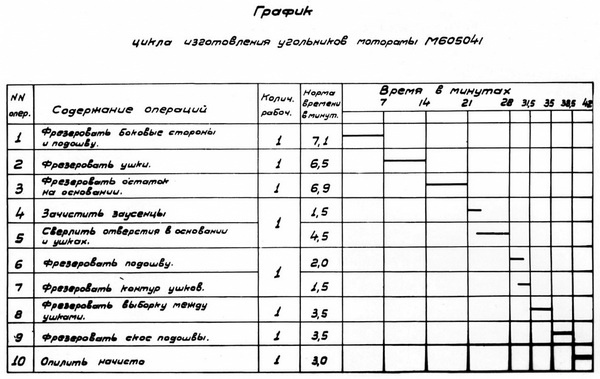

Технологический график изготовления одного из узлов моторамы.
