Система управления самолетом – бустерная необратимая, с дублированными гидравлическими приводами. Проводка управления элевонами и рулями направления – тросовая, ПГО – жесткая. Было возможно ручное управление рулями направления и ПГО в случае аварии. Имелась электронная резервированная система повышения устойчивости, обеспечивавшая демпфирование колебаний крена, рыскания и тангажа.
Одним из крупных технических новшеств на самолете ХВ-70 было применение гидравлической системы с рабочим давлением 280 кгс/кв. см, способной работать при температуре от – 54 до 230°С, а кратковременно – даже до 340°С. Гидросистема состояла фактически из четырех независимых одновременно работавших систем с питанием от 12 гидронасосов переменной подачи. Предназначалась она для привода органов управления, шасси, концевых частей крыла, а также аварийного генератора.
Электрическая система переменного тока (115/200 В, 400 Гц) запитывалась через понижающие трансформаторы от двух основных генераторов мощностью по 60 кВ, приводимых от двигателей. Аварийный генератор мощностью 60 кВ приводился от гидродвигателя.
Разрабатывавшаяся вначале фирмой IBM навигационно-бомбардировочная система AN/ASQ-28 должна была обслуживаться штурманом-бомбардиром, сидящим непосредственно за вторым летчиком. В ее состав входили: инерциальная навигационная система с гиростабилизированными платформами и астронавигационная система с блоком астросопровождения. Вычислитель позволял осуществлять полет по запрограммированному маршруту, непрерывно определял текущее местоположение самолета, время полета и расстояние до цели. Использовалась также радионавигационная система TACAN, система опознавания госпринадлежности, аппаратура для встречи бомбардировщика с самолетом-заправщиком и для посадки по приборам. На бомбардировщике предполагалось применить доплеровский радиолокатор фирмы «Дженерал Электрик» с высокой разрешающей способностью. Экспериментальный образец РЛС прошел летные испытания. Оборонительная система, разрабатывавшаяся фирмой «Вестингауз», должна была включать радиолокационные и ИК-станции помех. Рабочее место оператора оборонительной системы располагалось за креслом командира экипажа. Предполагалось, что общая масса целевого оборудования на бомбардировщике В-70 достигнет 4,5 т.

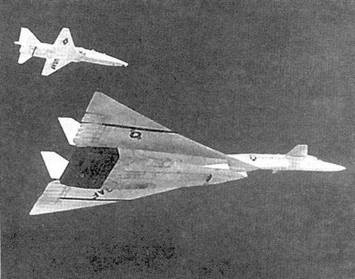

Самолет Норт Америкен ХВ-70А в сопровождении учебного самолета «Тэлон»
Бомбоотсек длиной 9,1 м располагался в нижней центральной части фюзеляжа, между изогнутыми каналами воздухозаборника. В нем предполагалось размещать ядерные и неядерные бомбы. В начале программы намечалось также подвешивать в отсеке баллистические ракеты, а под крылом крылатые ракеты – то есть планировалась схема, реализованная позднее на дозвуковом бомбардировщике В-52. Однако впоследствии от внешней подвески отказались. Программа баллистической ракеты Мартин WS-199B «Болд Орион», первоначально предназначавшейся для В-70, была со временем аннулирована. Двухступенчатая баллистическая ракета AGM-48 «Скайболт», разработка которой началась в 1959 году также с прицелом на внутреннее размещение в грузоотсеке В-70, при длине 11,6 м не умещалась в отсеке не только «Валькирии», но и В-52, для которого предназначалась прежде всего. Предлагалось использовать на «Валькирии» одноступенчатый вариант «Скайболта», но это предложение также не было реализовано.
После того как В-70 переклассифицировали в экспериментальную машину, в бомбоотсеке расположили аппаратуру системы управления воздухозаборником массой 2,0 т и аналого-цифровую записывающую аппаратуру массой 2,7 т, способную регистрировать до 1050 параметров. Регистрирующая аппаратура вначале могла работать непрерывно в течение 40 минут. К июню 1965 года время записи было увеличено до 63 – 64 минут, в дальнейшем благодаря применению более тонкой ленты его увеличили до 90 минут. До 80 млн. бит информации собиралось за один полет.
Американская авиационная пресса высказывалась о новом самолете поначалу весьма оптимистично.
В мае 1956 года сообщалось, что бомбардировщик WS- 110с двигателями на «химическом» топливе должен иметь дальность 10 тыс. статутных миль (около 16 500 км) при полете на высоте 21 км и способность достигать числа М = 2 над целью. В ноябре 1956 года писали, что, по сообщению хорошо информированных источников, сверхзвуковые бомбардировщики по проектам «Боинга» и «Норт Америкен» будут иметь двигатели на редком химическом топливе (на базе лития, бора и т. д.), смогут достигать М = 3…4 и высоты полета около 23 км. Сообщалось и о том, что генерал К. Ле Мей вначале требовал создания бомбардировщика с рабочей высотой 38 км и дальностью около 7200 км. Этот бомбардировщик должен был сближаться с целью на средней сверхзвуковой скорости, сбрасывать нагрузку и уходить от цели при числе М = 4…5. В сентябре 1959 года утверждалось, что В-70 предназначен для доставки ядерного оружия – водородной бомбы с зарядом мощностью 10 Мт «вместе» с баллистическими ракетами. В официальных заявлениях представителей Пентагона и ВВС перечислялись требования к «проектируемым сверхзвуковым бомбардировщикам», в частности: бомбардировщик должен был быть способен длительное время патрулировать в воздухе в состоянии боевой готовности в возможных зонах пуска ракет. Основная цель этого требования – снизить уязвимость бомбардировщиков на земле. Бомбардировщик также должен был быть экономичным при доставке обычного оружия, что могло стать необходимым в случае запрещения атомного оружия. В-70 в этом отношении, кстати, был еще менее экономичен, чем ракеты, так как стоимость самолета по сравнению с ущербом, который он смог бы нанести с применением обычного оружия, настолько высока, что закупка самолетов В-70 становилась совершенно нецелесообразной.
Первым ударом стало прекращение в декабре 1959 года разработки В-70 как системы оружия. Новыми планами предусматривалась постройка одного экспериментального ХВ-70 без навигационно-бомбардировочной системы и системы вооружения. ВВС США все же не теряли надежды довести работы по бомбардировщику до серийного производства и в октябре 1960 года добились восстановления программы разработки самолета как системы оружия. Однако в апреле 1961 года, после прихода президента Кеннеди на смену Эйзенхауэру, программа была вновь сокращена до постройки трех экспериментальных машин, в том числе двух ХВ-70А без боевых систем и с экипажем из двух человек, а также одного ХВ-70В с навигационной системой, вооружением и экипажем из четырех человек.
К этому времени успешные запуски первой американской МБР «Атлас» подтвердили перспективность ракетного оружия и поставили под сомнение саму необходимость пилотируемых бомбардировщиков. Но главное, появление в СССР первых дальних мобильных зенитных ракетных комплексов заставило сделать вывод, что по уязвимости сверхзвуковой В-70 будет ненамного лучше дозвукового В-52. Такое все более распространявшееся мнение в дальнейшем подтвердилось, но в то время абсолютной уверенности в подобных прогнозах не было, и программа самолета В-70 вступила в полосу неопределенности, продолжавшуюся в течение почти пяти лет.
Было предложено три пассажирских варианта бомбардировщика (от минимально модифицированного варианта до глубокой модификации), проводились исследования варианта бомбардировщика В-70 с ядерной силовой установкой. В 1960 году рассматривалась возможность применения самолета В-70 в качестве сохраняемой первой ступени космических ДА и, в частности, для ракетоплана «Дайна Сор», но этот проект был отклонен. В 1962 году одно время изучалось создание разведчика-бомбардировщика RS-70, однако решение было принято в пользу разработки стратегического разведчика «Локхид» SR-71, а программа ХВ-70 осталась без изменений. Наконец, в марте 1964 года произошло последнее сокращение программы – до двух двухместных экспериментальных самолетов ХВ-70А без боевых систем. Р. Макнамара, министр обороны в администрации Кеннеди, известный введением критерия стоимость-эффективность для оценки оружия, высказался о «Валькирии» так: «Мы пришли к заключению, что В-70 не сможет повысить мощь наступательного оружия настолько, чтобы оправдать его чрезвычайно высокую стоимость. Учитывая все повышающиеся характеристики ракет класса «земля-воздух», а также скорость и высоту полета самолета В-70, он не будет иметь существенных преимуществ (перед имеющимися бомбардировщиками). Мы планируем завершить сокращенную программу разработки, продемонстрировать техническую осуществимость конструкции самолета, а также некоторых основных систем, необходимых для полета с большой скоростью и на большой высоте».
