Внешне два самолета Х-29 разнились минимально: носовая штанга второго самолета была оборудована тремя датчиками углов атаки, тогда как первый самолет имел только один датчик; выходное устройство системы кондиционирования кабины, расположенное сзади носового колеса, на втором самолете закрыто обтекателем; в нижней части киля второго самолета установлен противоштопорный парашют. Общая стоимость программы разработки и испытаний двух самолетов составила около 250 млн. долл. Программа испытаний первого самолета была завершена 2 декабря 1988 года после выполнения 254 полетов, второго самолета – 30 сентября 1991 года, после выполнения 120 полетов. Таким образом, общее число полетов обоих самолетов составило 374 – это больше, чем для любого другого американского экспериментального самолета серии «X». Оба самолета в настоящее время находятся на консервации в летно-исследовательском центре им. Драйдена.

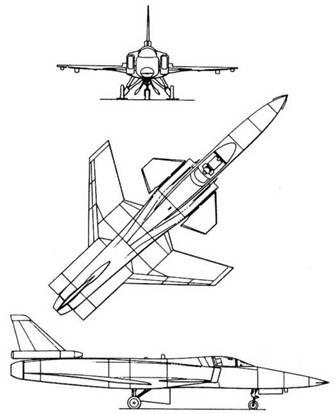

Проекции самолета Х-29
Характеристики самолета Х-29
Размеры, м:
размах крыла 8,29
длина самолета со штангой ПВД 16,44
длина фюзеляжа 14,66
высота самолета на стоянке 4,36
размах ПГО 4,15
угол стреловидности крыла по передней кромке 30°
площадь крыла 17,54 м²
Экипаж 1 чел.
Двигатель: ТРДДФ Дженерал Электрик
F404-GE-400, 4800/7260 кгс
Массы и нагрузки, кг:
максимальная взлетная 8074
масса пустого самолета 6260
максимальный запас топлива 1804 кг
Летные данные:
максимальное достигнутое
число М полета 1,47
«Черная вдова» пятого поколения
Начиная с 1981 года в США велись исследования и проработки по программе ATF (усовершенствованный тактический истребитель). Первоначально на самолеты, создаваемые в рамках этой программы, возлагались в первую очередь задачи выполнения ударных операций, и в качестве вторичной функции – завоевание превосходства в воздухе. Особое внимание уделялось атакам наземных целей, находящихся на большом удалении от линии фронта. Однако в 1984 году требования к самолету резко изменились, он был переориентирован на решение задач завоевания превосходства в воздухе. Появление в СССР достойного соперника F-15 «Игл» истребителя Су-27, характеристики которого, безусловно, были по достоинству оценены аналитиками ВВС США, несмотря на весьма пренебрежительные оценки этой машины на страницах западной авиационной печати, потребовало ускоренного создания замены «Иглу».
В число основных требований к новому самолету вошли сверхзвуковая крейсерская скорость полета на нефорсажном режиме работы двигателей, малая заметность, возможность эксплуатации с ВПП длиной не более 915 м (вначале требовалась длина ВПП 455 – 610 м), повышенная маневренность на дозвуковых и сверхзвуковых скоростях, высокая эффективность в воздушном бою, в частности – вне визуального контакта с воздушным противником. В то же время «ударные» требования были полностью исключены из спецификации ВВС США, которые справедливо считали, что важнейшая задача истребителя, ради которой можно пожертвовать остальными его функциями, – завоевание и удержание господства в воздухе.
В сентябре 1983 года семь американских фирм: «Боинг», «Дженерал Дайнэмикс», «Грумман», «Локхид», «Макдоннелл Дуглас», «Нортроп» и «Рокуэлл», приступили к формированию облика самолета ATF. 31 октября 1986 года было объявлено о выборе групп фирм «Локхид»/«Боинг»/ «Дженерал Дайнэмикс» и «Нортроп»/«Макдоннелл- Дуглас» для постройки конкурирующих демонстрационных самолетов YF-22 и YF-23 (по два самолета каждой группой фирм). Головными подрядчиками выступили, соответственно, Локхид и Нортроп, с которыми были заключены контракты на сумму по 818 млн. долларов. На одном из самолетов каждой группы фирм должен был быть установлен двигатель «Дженерал Электрик» YF120, на другом – «Пратт-Уитни» YF119 (двигатели также были разработаны по конкурсной программе).
Первый полет первого из двух самолетов YF-23 состоялся 27 августа 1990 года. В память о знаменитом двухбалочном ночном истребителе конструкции Джона Нортропа времен Второй мировой войны YF-23 получил собственное наименование «Блэк видоу 2» – «Черная вдова». Он отличался высокой степенью новизны, заложенной в конструкцию, на голову опережая по этому параметру своего конкурента, YF-22. Смелость экспериментирования при создании новых летательных аппаратов, как мы уже знаем, всегда была свойственна инженерам-разработчикам фирмы «Нортроп». «Черная вдова» выглядела беглецом из XXI века. Видимо, именно новизна проекта и оказалась причиной отказа от него. История достаточно банальная.

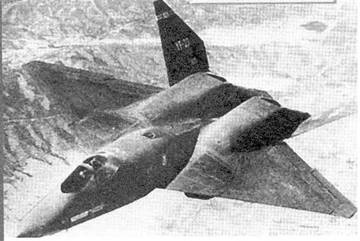

Истребитель YF-23 в полете

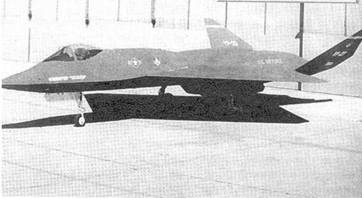

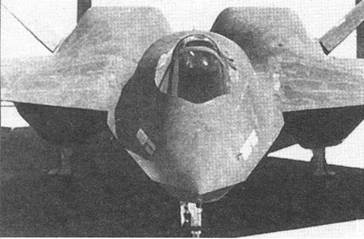

Истребитель YF-23
В соответствии с последними достижениями аэродинамики и технологии «Стеле» YF-23 имел интегральную аэродинамическую схему с ромбовидным в плане среднерасположенным крылом со срезанными законцовками и V-образным оперением. Разработчики сделали упор на улучшение сверхзвуковых характеристик и уменьшение радиолокационной, инфракрасной и визуальной заметности самолета. На YF-23 были применены малоотражающие внешние формы и радиопоглощающие материалы. Самолет имел в плане контуры, образованные прямыми линиями. В результате число направлений пика отражения радиолокационных волн было снижено до четырех, а на других ракурсах радиолокационная заметность самолета была снижена весьма значительно. Передние и задние кромки цельноповоротных хвостовых V-образных поверхностей были параллельны кромкам крыла в плане. Кромки всех створок и основных панелей обшивки, включая передние и задние кромки отсеков вооружения, задние кромки верхних створок сопел и хвостовой части фюзеляжа, имели зигзагообразную форму, соединениям подвижных и неподвижных элементов конструкции самолета также была придана специфическая форма для уменьшения отражения приходящего радиолокационного сигнала. С этой же целью фюзеляж- гондола, в которой размещались кабина летчика и отсек вооружения, имела шестигранное поперечное сечение. Фюзеляж, гондолы двигателей и крыло имели очень плавное сопряжение. Точно такое же решение было применено на бомбардировщике-«стелсе» Нортроп В-2 «Спирит».
В конструкции обоих истребителей, создававшихся по программе ATF, были использованы перспективные конструкционные материалы, в частности, полимерные композиты, композиты с металлической матрицей, алюминиево-литиевые сплавы. Наиболее широкое применение нашли полимерные композиты, доля которых (по массе) в конструкции планера опытного самолета YF-23 достигала 25%. Для применения в конструкции самолета изучался термопластичный материал на основе полиэфиркетонового связующего и углеродных волокон с индексом AS-4.
