Конструкция фюзеляжа нового самолета – цельнометаллический полумонокок из алюминиевых сплавов длиной 4,32, шириной 1,27 и высотой 2,0 м. Все оборудование, вооружение и топливные баки устанавливались внутри его, так как крыло было очень тонкое, имело сложную конструкцию и узел складывания у самого корня. Крыло имело стреловидность 37° по передней кромке и отрицательное поперечное V 3°. Турбореактивный двигатель «Вестингауз» J-34WE-22 с максимальной тягой 1361 кг был установлен в носовой части фюзеляжа для того, чтобы сдвинуть вперед центр тяжести самолета, благодаря чему увеличивалось плечо хвостового оперения. От двигателя к срезу сопла шла выхлопная труба длиной 1,32 м. Двигатель и трубу покрывал слой фибергласовой ваты, укутанный алюминиевой фольгой для уменьшения теплоотдачи. Кроме того, снаружи двигатель обдувался воздухом, отбираемым из воздухозаборника.

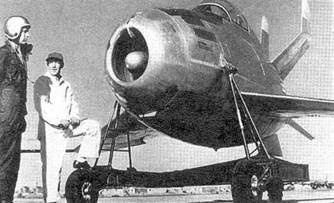

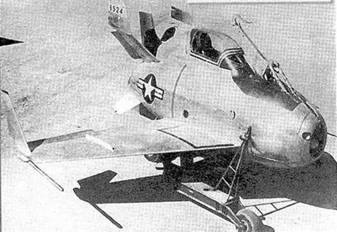

«Гоблин» на транспортировочной тележке. Обратите внимание на конструкцию крюка
При скорости набегающего потока более 250 км/ч двигатель авторотировал, так что прокрутки турбокомпрессора при старте не требовалось. Зажигание обеспечивалось аккумулятором Виллард ВВ 206/V.
Было рассмотрено несколько вариантов подцепки истребителя к носителю, в том числе с помощью длинного троса с петлей на конце, после захвата которой истребитель просто втягивался в бомбоотсек. Но ввиду нежесткости троса могло произойти столкновение подтягиваемого истребителя с носителем. Чтобы избежать этого, в качестве приспособления для подцепки была выбрана жесткая трапеция сложной конструкции, уводящая паразитный истребитель далеко от фюзеляжа носителя и сводящая на нет риск столкновения.
Подцепочное приспособление, установленное на истребителе, представляло собой убираемый стальной крюк с подпружиненной предохранительной скобкой. Отсоединение от носителя осуществлялось поворотом головы крюка. Привод уборки – электрический. Система подвески была спроектирована на основе аналогичного устройства, установленного в тридцатых годах на дирижаблях «Акрон» и «Мэкон». В выпущенном положении голова крюка находилась над передней частью фонаря кабины в поле зрения пилота.
В фюзеляже были установлены весовые аналоги четырех пулеметов «Кольт – Браунинг» М-3 калибром 12,7 мм и боезапаса в 300 патронов на ствол. Амбразуры оружия на прототипах были закрыты накладками. Предусматривалась установка кинофотопулемета. Впоследствии пулеметы планировалось заменить 20-миллиметровыми пушками «Форд-Понтиак» М-39. Перезарядка оружия осуществлялась пневмосистемой с отбором воздуха от компрессора двигателя.
Кабина самолета имела объем всего 0,74 куб. м. – ничтожно малый даже для такого «карлика». Тем не менее были предусмотрены обогрев, герметизация и наддув – не надо забывать, что рабочий потолок В-36 первых моделей уже составлял 13 000 м. Сверх того, имелись система подачи кислорода высокого давления и баллончик с запасом кислорода для дыхания летчика после аварийного покидания самолета. Система спасения летчика представляла собой один из первых вариантов катапультируемого кресла, Т-4Е, с наклоном спинки 33°. Из-за тесноты его не смогли сделать регулируемым по высоте, пришлось сделать регулируемыми педали и пулеметный прицел.

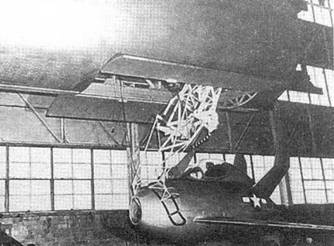

Натурный макет «Гоблина» и штанги для его причаливания
Приборная доска несла необходимый минимум приборов: навигационные – индикаторы автоматического радиокомпаса (АРК) и гирокомпаса; пилотажные – указатель воздушной скорости, альтиметр и акселерометр; приборы контроля двигателя – указатели оборотов турбокомпрессора, температуры турбины, топливомер и указатель давления топлива. Имелся также указатель давления в кабине. Чтобы при катапультировании летчик не повредил ног, приборная доска должна была отстрелиться вместе с фонарем кабины.
Из радиооборудования на серийном «паразитном» истребителе должны были быть установлены радиокомпас AN/APN-61 и УКВ- радиостанция AN/ARC-5, чья антенна должна была размещаться в фибергласовой законцовке верхнего левого киля. Впрочем, на прототипах за ненадобностью радиооборудование отсутствовало.
«Гоблин», подвешенный под «Монстро»
Вся электропроводка на самолете для обеспечения пожарной безопасности была упрятана в несгораемые рукава и коробы. В подвесном крюке и в обечайке воздухозаборника имелись разъемы для подключения внешнего электропитания.
Топливная система на прототипах состояла из одного подковообразного протектированного топливного бака емкостью 435 л, опоясывавшего двигатель. Обеспечивалась работа двигателя на полной мощности в течение 20 минут и еще 32 минуты – на крейсерской. Максимальная продолжительность полета составляла 1 час 17 минут. На серийных самолетах предполагалось установить еще два 113-литровых крыльевых бака-отсека и 95-литровый бак в гаргроте. Все баки имели систему заполнения инертным газом. Кроме того, самолет был снабжен углекислотной системой пожаротушения.
Крыло – двухлонжеронный кессон, складное. Узлы складывания находились в самом его корне и имели шпилечные замки выпущенного и сложенного положения с электромеханическим приводом.
Система управления по крену – без гидроусилителей, элероны обычного типа, с аэродинамической компенсацией и регулируемыми в полете триммерами. В отличие от нее, управление по каналу тангажа было организовано весьма своеобразно – путем дифференцированного отклонения четырех расположенных крестообразно рулевых поверхностей. В основе закона их отклонения лежал тот же принцип, что и у самолетов с V-образным оперением: при даче ручки они отклонялись в одну сторону, а при педалировании – в разные. В канале управления хвостовыми поверхностями был установлен оригинальный дифференцирующий механизм. Рули также были снабжены триммерами, регулируемыми в полете, что было особенно важно, гак как центровка самолета по мере выработки топлива сильно менялась.
Перед летными испытаниями из-за явно недостаточной площади вертикального оперения и его малого плеча на обоих прототипах установили по два дополнительных неподвижных киля – сверху и снизу хвостового конуса – ддя повышения путевой устойчивости.
Под фюзеляжем имелся гидравлически-отклоняемый щиток – аэродинамический тормоз, управлявшийся ползуном, расположенным на РУДе. При превышении максимально разрешенной воздушной скорости в 900 км/ч он отклонялся автоматически.
Автоматические предкрылки отклонялись при падении воздушной скорости ниже 297 км/ч. Привод – электромеханический, через червячную пару.
