Действовать тараном канонеркам типа “Веспе” также не представлялось возможным вследствие весьма ограниченной для подобного манёвра скорости. Хотя маневренность их при наличии двух винтов была хорошей. Из-за особой конструкции форштевня, волна, которую поднимали эти корабли на полной скорости, была небольшой.
Канонерские лодки “Бруммер” и “Бремзе”
Продолжая выполнять программу 1873 года, по которой следовало построить ещё две канонерские лодки, германское адмиралтейство выработало их новый тип, существенно отличавшийся от 11 единиц типа “Веспе”. Главной причиной, заставившей составить новый проект, был их неудовлетворительно малый ход.
Две канонерские лодки типа “Бруммер” построили на заводе акционерного общества “Везер”, около Бремена и спустили на воду: “Бруммер” 5 января, а “Бремзе” в 29 мая 1884 года. Из состава флота исключили “Бруммер” в 1907, “Бремзе” в 1903 гг.
Главные размерения канонерских лодок следующие: длина между перпендикулярами 62, 04 м, наибольшая ширина 8,5 м, углубление 3,2 м. Погружённая площадь миделя равнялась 225,12 квадратных футов.
Канонерские лодки типа “Веспе” имели бортовую броню, “Бремзе” и “Бруммер” – только броневую палубу, которая была сделана с большой выпуклостью. Возле бортов она опускалась на 1,4 м ниже ватерлинии. Пространство между броневой и главной палубой разделялось на большое число водонепроницаемых отделений.
Обе канонерские лодки получили 1500- сильную паровую двухцилиндровую машину, вращавшую два винта. На испытаниях на реке Яде 2 и 3 июля 1885 г., канонерские лодки типа “Бруммер” при среднем углублении 3,2 м развили мощность машины 1580 индикаторных л.с. Скорость при этом равнялась 15,31 узла.
Каждая лодка имела на вооружении по 1 210-мм и 1 88-мм орудию и 1 350-мм торпедному аппарату (запас торпед 3 ед.)

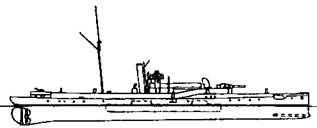

Броненосные канонерские лодки типа “Бруммер” (Наружный вид. 1895 г.)
Канонерские лодки типа “Бруммер” (проект)
При обсуждении защиты германского побережья его оборону решили в середине 1880-х гг. усилить 10 броненосными канонерскими лодками. 6 кораблей предполагалось иметь для обороны Кильского канала и 4 на Балтийском море. Чертежи лодок составили в Германском Адмиралтействе по типу лодки “Бруммер”, но размеры вновь спроектированных кораблей увеличили, и их водоизмещение составило бы 1050 т.
Главные размерения спроектированных кораблей были следующие: длина между перпендикулярами 70,28 м, наибольшая ширина 9,04 м, глубина интрюма от верхней кромки киля до верхней палубы 5,25 м, углубление с полным вооружением, водой в котлах и запасом в 50 т угля 3,5 м. Корпуса канонерских лодок предполагалось полностью строить из стали.
Броневая защита на них существенно отличалась от канонерских лодок типа “Веспе”: на строящихся лодках сплошного броневого пояса не было, бронёй защищались лишь жизненно важные части корабля. Главной защитой была броневая палуба, проходившая от 15 до 42 шпангоута. Она состояла из двух слоёв стальных плит, склёпаных между собою.
У бортов эта палуба спускалась ниже ватерлинии приблизительно на 1,38 м и крепилась с наружной обшивкой с помощью толстых двойных полос угловой стали. Прислуга у орудия защищалась особыми стальными щитами, такими же листами была покрыта боевая рубка для командира, расположенная впереди дымовой трубы. В рубке помещался паровой рулевой аппарат.
Канонерские лодки должны были оснащаться двумя двухцилиндровыми машинами смешанной системы, каждая из которых вращала отдельный винт. Машины имели наклонные чугунные цилиндры, холодильник с поверхностным охлаждением. Машины и котлы располагались под броневой палубой, через которую, для притока воздуха, выводились вентиляторы. На шестичасовом испытании, при 50 тоннах угля, машины должны были развить не менее 2000 индикаторных сил, причём предполагалось, что лодки достигнут скорости 15 узлов.
Вооружение канонерских лодок должно было состоять из одного 210-мм орудия длиной в 35 калибров, установленного на баке на центральном штыре, одного 100-мм орудия на юте и 8 скорострельных пушек Готчкисса.
На канонерские лодки предполагалось установить два минных аппарата, один носовой – подводный и один кормовой – надводный.
Одну из этих лодок заказали акционерному обществу “Везер” около Бремена, но затем заказ на постройку всей серии аннулировали: Следующая серия канонерок, типа “Пантера”, введённая в середине 1890- х гг., уже строилась по иным тактико-техническим заданиям и предназначалась не для пассивной обороны побережья Империи, а для станционерной службы в африканских и тихоокеанских колониальных владениях Германии.
Броненосцы береговой обороны типа “Зигфрид”
Названия этих кораблей соответствовали именам мифических персонажей североевропейских легенд. Зигфрид и Хаген – герои германского эпоса (почти то же, что русские Илья Муромец и Добрыня Никитич); Беовульф – персонаж английских эпических историй; Фритьоф – герой исландских саг; Геймдал – божество и герой норвежских легенд; Гильдебранд – трагический герой германского эпоса; Эгир – бог моря у германских племён.
Проект разрабатывался Имперским морским ведомством в 1885-1887 гг. с учётом опыта франко-прусской войны. Корабли проектировались специально для защиты устьев германских рек и Кильского канала, а также для действий в Балтийском море. Их появление в составе германского флота произошло в тот период, когда обострились колебания во взглядах германского морского командования на крупные корабли в связи с появлением минного оружия.
Броненосцы имели стальной корпус с широкой подводной частью и плоским дном – это способствовало хорошей остойчивости. Имелось два боковых киля, образование кормы было острым, со срезом позади кормового орудия для увеличения сектора его обстрела. Броненосцы довольно хорошо маневрировали и удерживали курс.
В 1899 году, в виде опыта, удлинили “Хаген” с одновременной модернизацией корабля. Работы закончились в 1900 г. и были признаны вполне удачными. До начала 1904 года планировали выполнить аналогичные переделки и на остальных кораблях серии. Как до, так и после модернизации, корабли в незначительной степени отличались друг от друга. Это относилось и к их внешнему виду, и к боевым и техническим характеристикам.
“Зигфрид”. До 1903 г. числился в составе действующего флота, затем выведен в резерв. В 1914 г. корабль вывели из резерва и включили в 6 эскадру Флота Открытого Моря, в которой он состоял в 1914-1915 гг. В 1915-1916 гг. корабль числился в береговой обороне. С 1916 г., разоруженный, находился в Виндаве, затем, в качестве учебного судна в Вильгельмсгафене. Исключён из состава флота 17 июня 1919 г. Планировалось переделать “Зигфрид” в плавучий кран, но вкоре он был продан фирме “Н. Peters” за 425 тыс. марок. Разобрали его в 1920 г. у Северного мола в Киле.
