Подводная лодка «Камбала» в доке после подъема. Севастополь, 1909 г.
Гибель лодки «Камбала»
Командир дивизиона капитан 2 ранга Белкин решил начать обучение командиров лодок атакам в ночное время. С этой целью 29 мая 1909 г. он вышел в море на подводной лодке «Камбала» для учебной атаки эскадры, которая должна была возвращаться в Севастополь. Заняв позицию у Стрелецкой бухты на расстоянии 3-4 кабельтовых от створа Инкерманских маяков. Белкин приказал командиру лодки лейтенанту Аквилонову приготовиться к атаке и ждать появления эскадры. Аквилонов возражал против атаки в темное время ночи и настоял на том, чтобы лодка атаковала эскадру в полупогруженном состоянии. Он остался на рубке, причем ему была передана из рубки переговорная труба.
В 23 ч 15 мин Аквилонов, заметив эскадру, дал лодке ход и пошел навстречу отряду кораблей, которые шли по створу 12-узловым ходом. На кораблях шали о возможности ночных атак подводных лодок, но предполагали, что атаки будут производиться только в лунные ночи. В 23 ч 26 мин на головном корабле «Пантелеймон» заметили слева по носу у самой воды на расстоянии 2,5 кабельтовых от корабля яркий свет, который был принят за огонь рыбачьей лодки. Через 45 сек на траверзе на расстоянии не более 0,5 кабельтова показалась подводная лодка, которая шла сходящимся курсом под углом около 30°, пока командир ее не счел атаку удавшейся. После этого лодка стала циркулировать влево, пытаясь лечь на параллельный эскадре курс, но это ей не удалось, и она оказалась на курсе второго корабля отряда – броненосца «Ростислав», на котором заметили лодку лишь в 15 саженях от носа.
Попытка командира «Ростислава» отвернуть влево и дать полный ход назад не предотвратила катастрофы – лодка была протаранена и затонула на глубине 28 саженей. Оказавшийся на поверхности моря лейтенант Аквилонов был подобран шлюпкой с крейсера «Память Меркурия». Авария произошла вследствие чрезмерного приближения лодки к атакуемым кораблям.
Авария лодки «Пескарь»
13 июля 1913 г. буксируемая транспортом «Хабаровск» подводная лодка «Пескарь» при шторме в 5-6 баллов следовала из Либавы в Ревель. Близ маяка Бакгафен лодка неожиданно зарылась носом в воду. Находившиеся наверху командир лодки капитан 2 ранга Вурм и инженер-механик старший лейтенант Мезннов были смыты волной за борт и утонули. На палубе остался один рулевой, привязанный около рубки для управления вертикальными рулями.
Причиной зарывания лодки носом в воду явилась остановка хода транспорта «Хабаровск», отчего горизонтальные рули у лодки, положенные на всплытие, перестали поддерживать нос, и она получила дифферент на нос. Хлынувшая на палубу лодки вода покрыла трубу вентиляции главной цистерны, клапан которой, расположенный в надстройке, оказался незакрытым. Вода проникла через эту трубу в главную балластную цистерну, и лодка начала погружаться. Когда уровень воды поднялся до рубочного люка, она стала поступать в лодку. Затопление ее было предотвращено находчивостью унтер-офицера Леонова, который бросился в рубку и, преодолевая поток воды, сумел закрыть рубочный люк.
Оставленный незакрытым клапан вентиляции главной балластной цистерны – результат плохой подготовки лодки к походу. Пример Леонова показывает, как много может сделать в трудную минуту на лодке один нерастерявшийся человек.

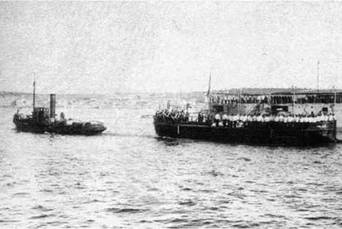

«Камбала» в доке после подъема (вверху), похороны погибших на «Камбале» (в центре). Севастополь, 1909 г. Внизу: памятник морякам подводной лодки «Камбала», установленный в Севастополе.
Развитие отечественного типа подводной лодки
Из обзора боевых подводных лодок русского флота в начале XX столетия видно, что развитие их конструкций шло в определенной последовательности. Так, например, на «Дельфине» ширина лодки составляла около 1/6 ее длины, а на «Касатке» 1/10; таким увеличением относительной длины лодки авторы проектов надеялись достигнуть больших скоростей хода (на практике эти расчеты не оправдались).
Последовательность в развитии конструкций русских подводных лодок особенно наглядно проявилась в усилении торпедного вооружения. На «Дельфине» имелось два торпедных аппарата, на «Касатке» – четыре, а на «Акуле», кроме четырех решетчатых аппаратов системы Джевецкого, еще и четыре трубчатых аппарата. Трубчатые аппараты впервые на русских подводных лодках появились на «Миноге», причем решетчатых аппаратов на ней не было.
Характерная особенность первых русских подводных лодок состояла в том, что они имели очень низкие рубки, вследствие чего были немореходны; па подводных лодках типа «Касатка» потребовалась даже переделка рубок.
Сравнительные ТТД русских подводных лодок
| Название головной лодки (число лодок серии) |
«Дельфин» |
«Касатка» |
«Форель» |
«Пескарь» |
«Осетр» |
«Карп» |
| |
(1) |
(6) |
(1) |
(7) |
(6) |
(3) |
| Где построены, год заказа, год вступления в строй |
Балтийский завод. 1901:1903. |
Балтийский завод. 1904:1905. |
Германия 'Завод Крупна, 1903:1904 |
Невский завод: 1904:1905. |
США Фирма Лэка |
Германия Завод Круппа, 1904:1907. |
| Водоизмещение, т |
113/124 |
140/177 |
17/18 |
105/124 |
153/187 |
205/236 |
| Запас плавучести в % |
9 |
26.6 |
6 |
15 |
22 |
14.5 |
| Длина, ширина, осадка, м |
19,6x3,35x2,9 |
33.5x3,35x3.4 |
|
19,8x3,6x2,9 |
22x3.6x3.7 |
.39.9x3,14x2,61 |
| Число и мощность двигателей, л.с. |
1x300/1x120 |
1x120/1x100 |
|
1x160/1x70 |
2x120/2x65 |
2x200/2x200 |
| Скорость хода, уз |
10/5-6 |
8.5/5.S |
4.5/4 |
8.5/6.0 |
8/4 |
10/8.5 |
| Скорость погружения, мин |
5 |
4 |
3 |
3 |
5 |
3 |
| Рабочая глубина погружения, м |
50 |
50 |
30 |
30 |
30 |
30 |
| Район плавания, мили |
243/28 |
700/30 |
20/18 |
500/30 |
250/17 |
825/27 |
| Торпедное вооружение |
2 ТА Джевецкого |
4 ТА Джевецкого |
2 трубчатых T А |
1 трубчатый в носу |
2 нос., 1 корм, трубчатые |
1 трубчатый в носу(в 1909 г установлены 2 ТА системы Джевецкого) |
В числителе данные для надводного .хода, в знаменателе для подводного
