1 – кормовая цистерна главного балласта; 2 – кормовая дифферентная цистерна; 3- генератор (динамо-машина); 4 – бензомотор системы «Панар»; 5 – главный электродвигатель; 6 – перископ; 7 – входной люк; 8- штурвал; 9 – минный аппарат системы С.К Джевецкого с миной Уайтхеда; 10, 11 – носовая главного балласта и носовая дифферентная цистерны; 12 – штурвал носовых горизонтальных рулей; 13 – баллоны сжатого воздуха; 14 – аккумуляторные батареи; 15 – подводный якорь; 16- средняя (отрывная) цистерна; 17 – гребной винт; 18 – перо руля; 19 – кормовые горизонтальные рули; 20 – топливные цистерны; 21 – носовые горизонтальные рули; 22- деревянная обшивка корпуса; 23-проницаемая надстройка
ТТД Подводных лодок типа «Касатка»
Водоизмещение 140/ 177 т, запас плавучести 26,6%, длина 35,5 м, ширина 3,35 м, скорость хода 8,5/5,5 узла, вооружение 4 торпедных аппарата

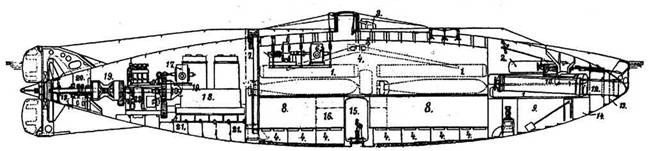

Подводная лодка «Сом» (6. «Фультон»). 1903 г.
(Продольный разрез, вид сверху и план трюма)
1- резервуары для воздуха под давлением 2000 фунт, на кв. дм.; 2- цистерна для уравновешивания выстреливаемой мины; 3- компас и его нактоуз; 4-главные балластные цистерны, 5- воздухопровод, 6-трюмный насос; 7- вспомогательный двигатель; 8- цистерны с аккумуляторами; 9- газолиновая цистерна; 10 – резервуары для воздуха под давлением 50 фунт.; 11- резервуары для воздуха под давлением 10 фунт.; 12- минный аппарат; 13-дифферентчые цистерны; 14-цистерна для уравновешивания мин; 15-круглая уравновешивающая цистерна; 16-вспомогательная балластная цистерна, 17-трюмный насос; 18-газолиновый двигатель; 19-сцепление валов; 20-упорный подшипник; 21-водонепроницаемое отделение; 22-электродвигатель.

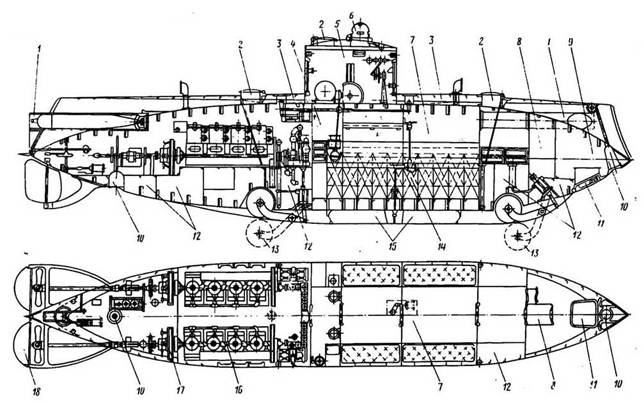

Подводная лодка «Осетр» (б. «Протектор»). 1904 г.
(Продольный разрез, план трюма и поперечное сечение в районе мидель-шпангоута)
1-минный аппарат; 2-входной люк; 3-топливная цистерна; 4-камбуз; 5-боевая рубка; б-командирская башенка; 7-жилое помещение; 8-воздушная (шлюзовая) камера; 9-водолазная камера; 10-клюз подводного якоря; 11-люк водолазного отделения; 12-балластная цистерна; 13-колесо; 14-аккумуляторная батарея; 15-сбрасываемый киль; 16-бензиновый двигатель; 17-гребной вал; 18-горизонтальный руль

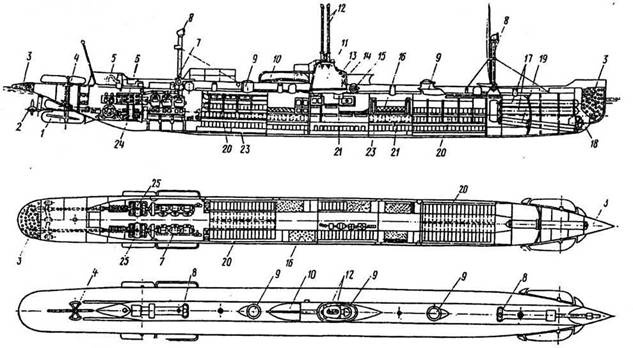

Подводная лодка типа «Карп». 1904 г.
(Продольный разрез, план трюма, вид сверху и поперечные сечения)
1-вертикальный руль; 2-гребной винт; 3-пробковый заполнитель; 4-баллер вертикального руля; 5-газовыхлопная труба; 6-главная электростанция; 7-керосиновый мотор; 8-вентиляционные трубы; 9-входной люк: 10-шлюпки; И-боевая рубка; 12- перископ; 13-рубочный иллюминатор; 14-штурвал вертикального руля; 15-барабан штуртроса вертикального руля; 16-помещение экипажа; 17-пеналы для запасных торпед; 18-крышка торпедного аппарата; 19-торпедный аппарат; 20-аккумуляторные батареи; 21- внутренние балластные цистерны; 22-цистерны в легком корпусе; 23-отрывные кили; 24- пост погружения и всплытия; 25-электромотор
В ведение лодок в строй и их боевая подготовка

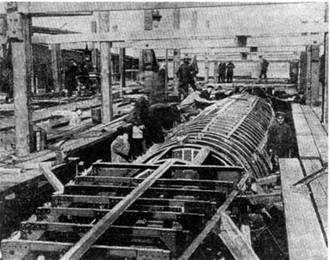

Наборы корпусов подводных лодок «Дельфин» (вверху) и «Касатка» на стапелях
С началом строительства подводных лодок с особой остротой возникла проблема подготовки для них команд и офицеров. В те годы в России не было никакой организации для подготовки специалистов-подводников. Единственным авторитетом в этом вопросе считался Беклемишев. На него и возложили дело подготовки кадров для строившихся подводных лодок.
У Беклемишева был единственный путь – готовить команды из специалистов, снятых с надводных кораблей, практическим путем, в процессе постройки и испытаний лодок. А пока таковых еще не было, решено было использовать для этой цели подводную лодку «Дельфин», которая, несмотря на требование Наместника Дальнего Востока Алексеева срочно отправить ее в Порт-Артур, была оставлена в Петербурге.
Чрезмерная спешка в обучении команд па «Дельфине» привела к аварии и гибели значительного числа обучавшихся на ней людей. 16 июня 1904 г. в 9 ч 30 мни. утра «Дельфнн» погружался у западной стенки Балтийского завода, имея на борту, кроме своей основной команды (10 матросов и 3 офицера), 24 матроса с других лодок «с целью приучения их к нахождению на лодке в подводном положении».
До этого «Дельфин» уже произвел 17 учебных погружений, причем число излишних людей (сверх своей штатной команды) доходило иногда до 45. Несмотря на такую большую перегрузку (около 4 т), все предыдущие погружения лодки проходили благополучно благодаря опытности ее командира – капитана 2 ранга Беклемишева. У него было три помощника: лейтенанты Черкасов и Елагин и поручик по Адмиралтейству Горазеев. Лейтенант Черкасов выделялся своим хладнокровием, распорядительностью и знанием дела, участвовал во всех предыдущих погружениях и неоднократно управлял погружением лодки под руководством Беклемишева.
16 нюня Беклемишев был командирован в Кронштадт по делам службы и его, как обычно, остался замещать Черкасов. В этот день он впервые погружался самостоятельно. Лодка имела перегрузку около 2 т. Погода была тихая, на Неве не было никакого волнения; суда по реке не проходили.
Следует отметить, что подводная лодка «Дельфин» имела существенный конструктивный недостаток: во время погружения надо было держать приоткрытым рубочный люк для стравливания давления воздуха. Упомянутый недостаток лодки вызывался тем, что цистерны главного балласта, расположенные в оконечностях лодки, самотеком заполнялись очень медленно и лодка погружалась около 10 минут. Для ускорения заполнения концевых цистерн были приспособлены специальные «сосуны» в виде соединения внутренней вентиляции этих цистерн с приемными трубами судовых вентиляторов, отсасывающих из цистерн воздух; благодаря разрежению цистерны заполнялись быстрее. Воздух от вентиляторов поступал в лодку, в ней повышалось давление, которое и стравливалось при погружении через рубочный люк. В самом конце заполнения концевых цистерн главного балласта требовалось закрыть рубочный люк. Этот момент Черкасов упустил, вода хлынула в люк, и лодка затонула.
