Таким образом, из заказанных “Ноблесснеру” 12 подводных лодок верфь продолжала достраивать только девять, из них восемь (“Тигр”, “Львица”, “Кугуар”, “Леопард”, “Пантера”, “Рысь”, “Тур”, “Ягуар”) вступили в строй до окончания войны, одна (“Язь”) в недостроенном виде была эвакуирована в Петроград, где в 1920-х г. ее разобрали на металлолом.

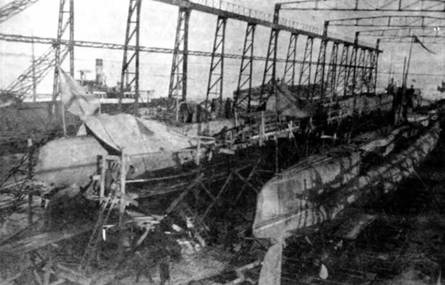

“Барс” и “Гепард”

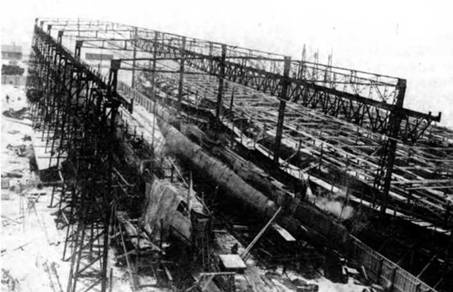

“Барс” и “Вепрь” на заводе “Ноблесснер" в Ревеле. Зима 1915-1916 гг.
Из всего количества подводных лодок, построенных Балтийским заводом и бывшей верфью “Ноблесснер”, только две подводные лодки – “Кугуар” и “Змея” – имели предусмотренные условиями и спецификацией тактико-технические элементы. На них были установлены по два дизеля мощностью 1320 л. с. производства завода “Людвиг Нобель”. На испытаниях подводная лодка “Кугуар” показала скорость полного хода под двумя дизелями 16,65 уз, что соответствовало проекту.
На подводных лодках “Барс”, “Волк”, “Вепрь”, “Гепард”, “Тигр”, “Львица”, “Пантера”, “Рысь”, “Леопард”, “Тур” и “Ягуар” были установлены по два дизеля Коломенского завода мощностью по 250 л.с.

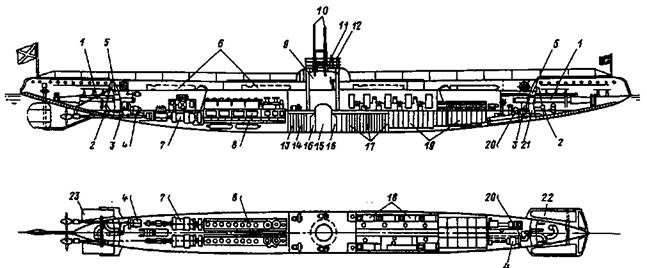

Подводные лодки типа “Барс”
(Продольный разрез и план внутреннего расположения)
1 – трубчатый торпедный аппарат; 2 – носовой подводный якорь; 3 – заместительные цистерны подводного якоря: 4 – центробежная помпа; 5 – дифферентная цистерна; 6 – аппараты системы Джеаецкого: 7 – главные гребные электродвигатели; 3 – главные дизели; 9 – боевая рубка; 10 – перископы; 11 -штурвал вертикальных рулей; 12 – нактоуз съемного компаса; 13-17 – масляная, заместительная, уравнительная, “отрывная" и нефтяная цистерны; 18 – офицерские каюты; 19 – элементы аккумуляторной батареи; 20 – компрессор; 21 – цистерна пресной воды; 22, 23 – носовые и кормовые горизонтальные рули

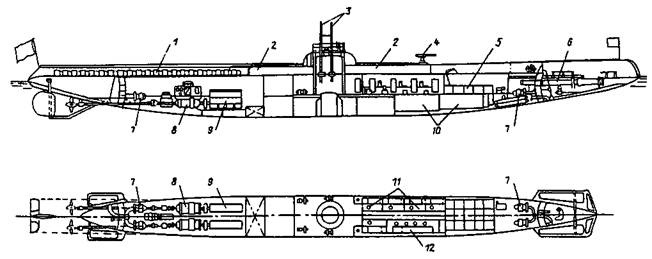

Подводный минный заградитель “Ерш”. 1917 г.
(Продольный разрез и план внутреннего расположения)
1 – мины типа “П/1"; 2 – палубные цистерны главного балласта; 3 – перископы; 4 – 57-мм орудие; 5 – рундуки команды; б – трубчатый торпедный аппарат; 7 – центробежная помпа; 8 – главный гребной электродвигатель; 9 – главный дизель мощностью 420 л.с; 10 – аккумуляторная батарея; 11 – офицерские каюты; 12 – кают-компания
В связи с этим надводная скорость снизилась до 10-11 уз, что привело к некоторому увеличению района плавания – свыше 3000 миль. Более мощными (420 л.с.), но недостаточно надежными оказались дизели фирмы “Нью-Лондон”. Их установили на подводные лодки “Угорь” и “Единорог”, хотя офицеры-подводники считали, что гораздо более важным качеством является надежность работы двигателей, нежели некоторое увеличение мощности.
В остальном энергетические установки подводных лодок типа “Барс” были одинаковыми: два гребных электродвигателя по 450 л.с. и аккумуляторная батарея, состоявшая из 240 элементов (максимальный ток разрядки 1600 А при напряжении 220 В). Лодки имели радиотелеграфные станции со съемными антеннами. В 1916 г. на некоторых из них (“Тигр”, “Рысь”, “Пантера”, “Ягуар”, “Тур”) установили приборы ультразвуковой подводной связи американской фирмы “Сабмарин систем” (вибраторы Фассендена).
А.Б. Малинин – инженер отдела подводного плавания Балтийского завода и строитель подводной лодки “Волк” во время испытаний
“Волк” на испытаниях. Ревельский рейд, май 1916 г.
Вступление в строй подводных лодок типа “Барс” качественно изменило состав подводных сил на Балтике и позволило сформировать полноценную дивизию подводных лодок Балтийского флота. К 1 января 1917 г. дивизия подводных лодок под командованием контр-адмирала Д.Н. Вердеревского насчитывала в своем составе 12 подводных лодок тина '‘Барс”, которые были сведены в три дивизиона.
Подводные минные заградители типа “Ерш”.
Боевое использование подводного минного заградителя “Краб” на Черном море в первый период войны показало достаточную эффективность скрытых постановок минных заграждений. В связи с этим МГШ и Отдел подводного плавания ГУК подняли вопрос о выработке технического задания на подводный минный заградитель. Однако вновь созданные подводные минные заградители могли вступить в строй в лучшем случае через два-три года. Поэтому Балтийскому заводу предложили разработать проект переоборудования в заградитель подводной лодки типа “Барс”. В задании, разработанном ГУК, указывалось, что “аппарат для выбрасывания мин заграждения” должен быть таким же, как на заградителе “Краб”, и пригодным для постановки якорных мин типа “ПЛ”, специально разработанных для вооружения “Краба”.
Для переоборудования была выбрана строившаяся подводная лодка “Форель”. Над проектом работали инженеры отдела подводного плавания Балтийского завода К.И. Руберовский, Е.М. Токмаков и констуктор В.И. Васильев. В ходе работы были учтены предложения командира “Краба” старшего лейтенанта М.В. Паруцкого об усилении жесткости направляющих погонов аппарата, установке указателей открывания крышек аппарата и др.
В конце октября 1916 г. проект переоборудования подводной лодки “Форель” в заградитель был одобрен МГШ и Отделом подводного плавания ГУК. Он предусматривал установку 57-мм орудия и отказ от торпедных аппаратов Джевецкого, а также прием на борт двух запасных торпед.
26 октября 1916 г. Балтийский завод получил наряц Морского министерства на проведение работ со сроком готовности первого заградителя 1 мая 1917 г. По настоянию командующего Балтийским флотом вице-адмирала А.И. Непенина Балтийскому заводу вскоре был выдан второй наряц на переоборудование в минный заградитель подводной лодки “Ерш” с тем же сроком исполнения заказа.
Строителем заградителей назначили корабельного инженера П.А. Янькова. Проекты переоборудования подводных лодок типа “Барс” и “Лебедь” в заградители разрабатывались соответственно верфью “Ноблесснер” и ОНЗиВ. Однако они не были реализованы, так как проект “Ноблесснера” требовал проведения длительных натурных экспериментов, а проект ОНЗиВ не поддержало командование Черноморского флота, сославшись на то, что на этом театре вполне достаточно одного заградителя “Краб”.
