IV отделение от 49 до 105 переборки. Посредине находятся кожухи: 1) кожух от 53–56 шпангоута, в нем трап в кочегарное отделение, 2) кожух от 53–56 шпангоута, в нем передняя дымовая труба, вспомогательный цилиндрический котел и два хода в кочегарное отделение, 3) кожух от 73 до 80 шпангоута; в нем вторая дымовая труба, 4) кожух от 84 до 86 шпангоута; в нем два хода в кочегарное отделение, 5) кожух от 90 до 97 шпангоута; в нем третья труба, 6) кожух от 99-101; в нем ход в кочегарное отделение.
У кожухов помещаются следующие вещи: у 2 кожуха спереди два опреснителя с кипятильниками; с правой стороны помпочки для определения опреснителей и донка для вспомогательного цилиндрического котла; с левой стороны помпочки для опреснителей и ящик для хранения 19-фт мины. Между вторым и третьим кожухом — вспомогательный котел Бельвиля, а механизм от него сзади второго и спереди третьего кожуха. У 3-го кожуха: с каждой стороны по две пары кронштейнов для хранения 15-фт мин и сзади две динамо-машины с двигателями. У 4-го кожуха сзади помещена станция электрического освещения. У 5-го кожуха: спереди две динамо-машины с двигателями; с правой стороны хранение 19-фт мин; сзади пожарная помпа с котлом Шанд-Массона и два воздухонагнетательных насоса Бродерхуда. Сзади 6 кожуха — помещение для малых чемоданов и полотенец команды.
Дальше за кожухами против 104 шпангоута степс грот-мачты.
По бортам в IV отделении сзади кожухов стоят две минные пушки, около них по две пары кронштейнов для хранения их же мин. Далее от 61 до 95 шпангоута идут чемоданы команды, а за ними до 105 переборки с левой стороны — баня, а с правой — судовая мастерская; в ней токарный и сверлильный станки и паровая машинка для привода станков в движение. Под бимсами подвешены между 67 и 69 шпангоутами по три на сторону метательные мины.
V отделение от 105 до 135 переборки. В нем два машинных люка, они начинаются от 107 шпангоута, а между ними и 105 переборкой помещение для якорей сфероконических мин. Кончаются они у 123 шпангоута. Между ними и бортом от 105 переборки до 123 шпангоута идут угольные ямы, а за угольными ямами, такой же как они ширины по три со стороны офицерские каюты. Посредине отделения против 126 и 128 шпангоута стоят две вьюшки для перлиней. Спереди 135 переборки немного с правой стороны диаметральной плоскости — люк в крюйт-камеру.
VI отделение от 135–169 переборки — кают-компания. Деревянным щитом в 141 шпангоуте делится на собственно кают- компанию и буфет. Перед буфетом посредине люк в парусное отделение, а рядом с ним люк в бомбовый погреб. По бортам в буфетном отделении по одной каюте. Против 151 шпангоута проходит немного с левой стороны диаметральной плоскости баллер ручного штурвала. По бортам 7 кают на каждой стороне. В кают-компанию светлые люки 1) от 143–147 шпангоута и 2) от 153–157 шпангоута. Между 159 и 161 шпангоутом проходит бизань-мачта и кругом ее сделан диван. Между 163 и 165 шпангоутом проходит горловина в румпельное отделение.
VII отделение от 169 переборки. Посредине два люка 1) между 171 и 173 шпангоутом и офицерское провизионное отделение и 2) между 177 и 179 шпангоутом в сухарное отделение, назначенное теперь для великокняжеской провизии. От 180 шпангоута стоит кормовая минная пушка. По бортам: с правой стороны четыре офицерских каюты, с левой три каюты, из них последняя имеет при себе ванну и предназначена для Е.И.В. Великого Князя Георгия Александровича.
В жилой палубе проходят проводники электрического освещения, переговорные трубы, трубы парового отопления, паровые и паровыпускные трубы вспомогательных механизмов, воздушные трубы от минных насосов, пожарные трубы, вентиляторы и водопроводные трубы. В жилой же палубе находятся: ручки от клинкетных дверей, ручки от клинкетов магистральной трубы, клапана затопления крюйт-камер, бомбовых и минных погребов, отливные коробки эжекторов и центробежных помп.
Носовой кубрик (носовой платформы)
Эта часть судна расположена над легкой палубой, идущей от поперечной носовой угольной ямы до тарана. Над всем этим помещением идет броневая палуба, спускаясь к форштевню настолько значительно, что впереди шкиперской образует высокое, почти в рост человека, отделение между идущей горизонтально жилой палубой и спускающимся скатом брони.
Четырьмя глухими непроницаемыми переборками, идущими во всю ширину судна, часть эта разделяется на следующие меньшие отделения, начиная от форштевня: 1) малярное отделение, 2) тросовое отделение, 3) шкиперскую, 4) водяной трюм и 5) патронное отделение, окруженное угольными ямами и канатными ящиками.
1) Малярное отделение. Между штевнем и первой непроницаемой переборкой. В него ведут из жилой палубы два круглых небольших люка, имеющих вид горловин угольных ям, снабженные герметически запирающимися крышками. В палубе имеются также два люка, совершенно подобных только что описанным, которые ведут в пустое таранное отделение. Вдоль правого борта идет рундук для запасного окрасочного материала. По левому идут леера для больших запасных блоков.
2) Тросовое отделение. Над скатом броневой палубы. В него ведет просторный люк из жилой палубы, снабженный железной герметической крышкой. Ходов и люков из отделения нет. Сквозь заднюю часть отделения проходит труба для входа в ахтерлюк.
По бортам в передней части отделения устроены сетки, а в задней идут рундуки. В сетках правого борта имеется два отделения. В переднем их них укладываются запасные лопатки, а в заднем маты, кранцы и стропы. В сетках левого борта также два отделения. В переднем хранятся голики, а в заднем запасные блоки и тали. В рундуках правого борта хранятся швабры, шкентеля для бельевых лееров и запасной трос. С рундуках левого борта запасной трос. Сбоку у трубы ахтерлюка приделаны две небольшие цистерны для смолы.
3) Шкиперская. В нее ведет трап из жилой палубы, находящийся почти в середине помещения. Из шкиперской два люка, находящиеся в ее передней части, ведут правый в бомбовый погреб, а левый в минный, и третий люк, в задней части помещения ведет в водяной трюм. Вдоль обоих бортов идут шкафы, в задней части которых находится по одному небольшому рундуку. В шкафах хранится весь мелкий судовой запас, как-то: запасные койки и чемоданы команды, флагдук, парусина, нитки, кожа, свечи, лини, шкимушгар и т. п. В них же помещаются мелкие части водолазного аппарата.
В рундуках хранится мелкий запасной трос. У задней переборки по обеим сторонам люка в водяной трюм стоят две цистерны для деревянного масла; над правой из них сделаны ящики для принадлежностей освещения, как-то: светилен, протирок и т. п.: над левой такие же ящики для гвоздей и винтов. У передней переборки стоят цистерны для сала. В свободных местах по обеим переборкам развешены мелкие запасные части блоков, шлюпок шкиперского снабжения. Под бимсами шкиперской с четырех сторон люка подвешены 4 небольших вьюшки с тросом.

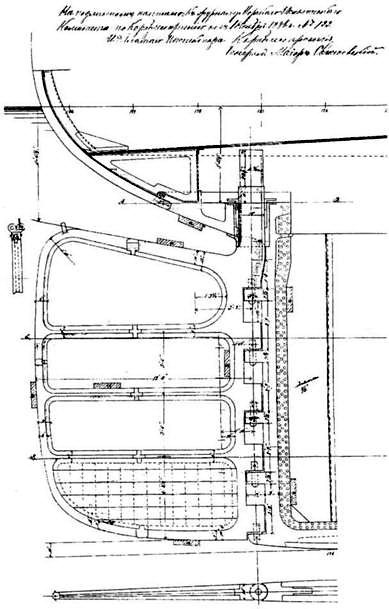

4) Водяной трюм. В него ведет люк из жилой палубы и имеется проход из трюма, куда цистерны доходят в шкиперскую. С левой стороны через помещение проходит труба от люка, ведущего в крюйт-камеру 8-дм орудий. В помещении находится 32 цистерны с общей вместимостью 5700 ведер воды: из них 8 лекальных цистерн, 12 цистерн прямых, но со скосами по обводу судна и 12 совершенно правильных (параллеппипедных) прямоугольных цистерн. В помещении проведены приемные трубы и шланги от ручных помп, находящихся у штилевой машинки в жилой палубе, и труба со шлангом от опреснительных аппаратов.
