Наконец, фугасный снаряд с головным взрывателем мгновенного действия был хорош для поражения легкобронированных и небронированных целей. Он содержал 8,9 кг ВВ и все еще мог пробить 50 мм брони на дистанции 50 каб. Подобный снаряд прекрасно подходил для действия по эсминцам и другим легким судам, а также по надстройкам и бортам вражеских крейсеров в тех случаях, когда пробитие их бортовой брони представлялось маловероятным (например, при погоне или отходе). Он же применялся и для стрельбы по берегу.
Как уже отмечалось выше, немецкий флот по набору снарядов выгодно отличался от ВМС других стран, где, как правило, имелось лишь два типа боеприпасов. Например, сверхтяжелый 152-кг американский 8-дюймовый снаряд был чисто бронебойным и обладал слабым взрывным действием, а фугасный весил всего 118 кг, имел взрыватель мгновенного действия, и предназначался для обстрела береговых целей и небронированных судов. К японским орудиям того же калибра вообще полагался единственный боевой снаряд - бронебойный, с большим замедлением, мало опасный для легких кораблей.
Нормальный боезапас насчитывал 120 снарядов всех типов на орудие, хотя крейсера без особых проблем могли принимать и по 140, а всего погреба вмещали 1308 бронебойных, полубронебойных и фугасных, а также 40 осветительных, включенных в боекомплект только возвышенных башен. Величина боезапаса на ствол примерно соответствовала аналогичным значениям для вашингтонских крейсеров других стран. В нормальный комплект входило по 320 снарядов каждого из трех основных типов, однако при выполнении конкретных заданий соотношение могло меняться. Известно, что при выходе в Атлантику "Адмирал Хиппер" имел 637 бронебойных, 627 полубронебойных и только 206 фугасных снарядов с головным взрывателем (как увидим позднее, это в определенной мере сказалось на эффективности его действий).
Даже для столь развитой промышленной державы как Германия, производство боезапаса нового калибра представляло собой определенную проблему. В конце 1939 года имелось всего по два боекомплекта для "Хиппера" и "Блюхера", а "Принц Ойген" должен был довольствоваться одним (второй комплект снарядов изготовили только к августу 1940-го). Третий боекомплект для всех трех тяжелых крейсеров удалось поставить только к концу следующего, 1941 года.

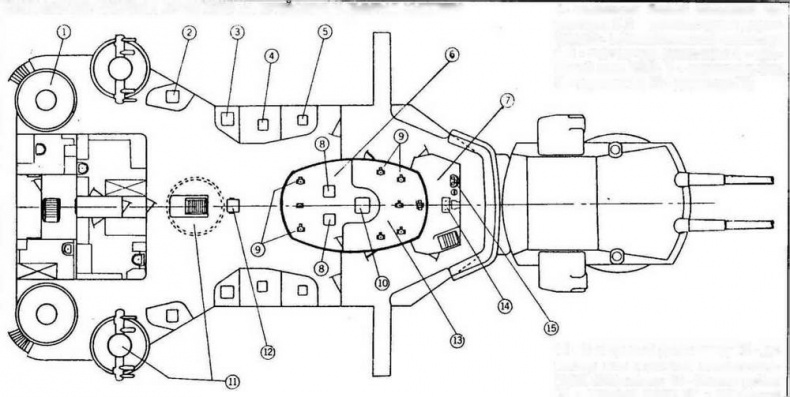

Система управления артогнем на крейсере "Адмирал Хиппер"
1- основание башни зенитного директора; 2,3 - прожекторные директоры; 4- вспомогательный директор; 5,8 - торпедные директоры; 6 - броневой пост УАО; 7 - ходовая рубка; 9 - перископы; 10 - директор ГК; 11 - 3-метровый дальномер; 12 - директор для стрельбы освветительными снарядами; 13 - боевая рубка; 14 - рулевой пост; 15 - машинный телеграф
Система управления стрельбой
Ко второй мировой войне в полной мере выяснилось, что артиллерийское оружие корабля эффективно настолько, насколько эффективна его система управления стрельбой. В этом отношении германские тяжелые крейсера являются примером исключительно удачного сочетания оружия и средств его наведения на цель, может быть, наилучшего в этом классе боевых судов.
Еще со времен предыдущего мирового конфликта немецкие конструкторы уделяли чрезвычайное внимание системам управления стрельбой и до введения радиолокационных дальномеров Германия занимала ведущее место в мире по всем их компонентам. На тяжелых крейсерах имелось три основных поста управления огнем главного калибра, расположенных на верху башенноподобной носовой надстройки, перед ней и на кормовой надстройке, а также два поста для управления стрельбой ночью - носовой и кормовой. Главный, самый верхний пост состоял из двух полностью дублирующих друг друга директоров (КДП) С/38К, обслуживающих орудия при стрельбе на левый или правый борт. Оба КДП стабилизировались в трех плоскостях; в дополнение к этому имелась местная стабилизация линии прицела. Дублирование КДП обуславливалось не только стремлением к повышению надежности, но и общей политикой Морского штаба, требовавшего, чтобы посты управления стрельбой имели небольшой размер и были хорошо защищены. В результате они вмещали только трех человек персонала и имели довольно узкие секторы обзора, что требовало установки нескольких постов. Поэтому сдвоенный верхний пост дополнялся еще двумя КДП той же марки С/38К, расположенными на носовом и кормовом мостиках. Все посты оборудовались дальномерами: 7-метровым наверху и 6-метровыми на мостиках. Начиная с "Ойгена", все три были 7-метровыми. Дальномеры были довольно тяжелыми и поэтому вращались с помощью специального электропривода. Первые два корабля отличались тем, что не имели куполообразных прикрытий дальномеров в посту на носовом мостике.
Ночные СУАО выполнялись по упрощенной схеме. Вместо полностью стабилизированного поста использовались небольшие директоры Zielsaule С/38К, оборудованные специальным устройством для управления стрельбой осветительными снарядами. Два таких директора располагалось на носовом мостике и один - на кормовом. Помимо этого, имелись специальные посты дистанционного управления прожекторами (4 на носовом мостике и 2 - на кормовом) и посты управления торпедной стрельбой, два из которых располагались в бронированной рубке СУАО главного калибра на носовом мостике.
Все эти устройства, однако, являлись по сути дела только датчиками информации об угле на цель и расстоянии до нее. Получаемые от них данные поступали в расположенные в глубине корпуса посты обработки информации. Они также состояли из полностью дублирующих друг друга двух систем, расположенных в носовой и кормовой части. Каждая система включала собственно пост обработки информации, пост управления, откуда осуществлялся контроль за готовностью к ведению огня и где располагались переключатели, позволявшие вводить или "отрубать" те или иные ПУАО от общей системы, и пост усилителей. Специальные гиростабилизаторы, расположенные в удаленных друг от друга помещениях в носу и корме, обслуживали каждую из систем, которая таким образом была с одной стороны, полностью автономной, а с другой - легко соединялась со своим "напарником", обеспечивая за счет дублирования дополнительную точность. Каждый из постов обработки информации включал аналоговый компьютер для расчета углов ВН и ГН, а также главный компьютер управления огнем (Art. Schuw. Rech, С/35), который учитывал данные о дальности, скорости, курсе цели, поступавшие от всех дальномеров, а также сведения о силе и направлении ветра, давлении воздуха и степени износа ствола орудий. Данные о расчетных вертикальном и горизонтальном углах наводки с коррекцией на продольную и поперечную качку поступали к орудиям и в КДП. Столь сложной схемой управления огнем могли похвастаться даже не все линкоры, не говоря уже о крейсерах других стран.
Как уже отмечалось выше, оборудование носового и кормового блоков полностью дублировалось, но на "Принце Ойгене" помещения кормового поста обработки информации пустовали до 1942 года, поскольку все его компоненты предполагалось поставить в СССР для достройки "Петропавловска" - бывшего "Лютцова".
Единственным недостатком столь совершенной системы являлась ее сложность. Уже в ходе боевых действий германские специалисты под руководством главного технического консультанта по вопросам управления огнем доктора Кордеса вынесли вердикт, что от некоторых компонентов СУАО можно отказаться без ущерба для боевой эффективности. Излишними были признаны посты передачи команд и системы управления огнем осветительными снарядами, а также количество одновременно включаемых в систему дальномеров. Начиная с "Принца Ойгена" в управление стрельбой внесли соответствующие изменения, основанные на выводах этого обследования.
