Тяжелые крейсера Японии. Часть I.

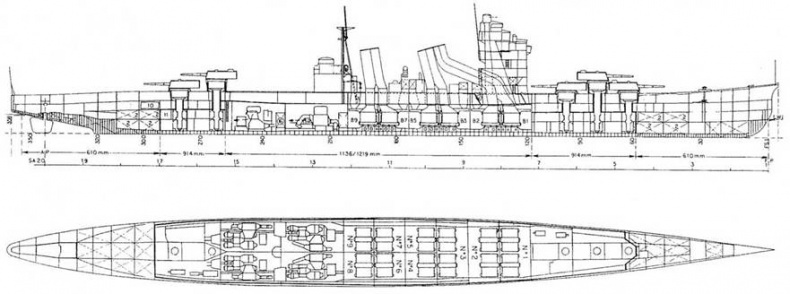

Тяжелый крейсер “Миоко”. 1929 г.

(Продольный разрез и план трюма с указанием расположения котлов и турбин)


Система защиты основывалась на тех же принципах, что и в проекте "Фурутака”. Она должна была противостоять непрямым попаданиям 200-мм снарядам и любым попаданиям 150-мм. Общий вес броневых и защитных плит на этих крейсерах после достройки составил 2023-2033 т.

Бортовой пояс из стали NVNC имел постоянную толщину 102 мм и наклон наружу (верхней кромкой) 12°. В отличие от проекта "Фурутака" пояс прикрывал не только машиннокотельные отделения, но проходил дальше к оконечностям, охватывая барбеты башен главного калибра и их погреба.достигая подлине 123,6 м. Но высота пояса за пределами машинно- котельного отделения была меньше, доходя только до средней палубы: на длине 81.65 м (по машинно-котельному отделению) высота брони была 3.5 м. а в носовой (24.75) м и кормовой (17.2 м) части – 2.0 м.

При проектном водоизмещении (с 67% запасов) 1 1850 т под водой должно было находиться всего 0,46 м высоты пояса, но увеличение осадки на 1,2 м привело к тому, что в средней части высота пояса над ватерлинией составила 1,8 м, а в оконечностях всего 0,3 м. В оконечностях пояс закрывался траверзами (если не считать криволинейный участок вокруг барбета №1) из стали NVNC толщиной 76-102 мм.

Плоская средняя палуба (погибь 254 мм) над машинно-котельными отделениями на длине 81,65 м состояла из 35-мм плит стали NVNC, но вдоль бортов па ширине 1,52 м от кромки ее толщина составляла 32 мм. Дымоходы котельных отделений до высоты 1.83 м над средней палубой защищались плитами из стали NVNC толщиной 88,5 мм по внешней стороне и 70 мм по внутренней. Барбеты над поясом защищались плитами той же стали толщиной 76 мм, а отделение рулевого привода сверху и с боков – толщиной 25-50 мм. Боевая рубка, как и в проекте крейсера типа”Фурутака", забронирована не была.

Для защиты от подводных взрывов имелись бортовые були и продольные переборки. Обычно були длиной около 93 м и максимальной глубиной в средней части корпуса 2.5 м были пустымн. по в военное время предполагалось частично заполнять их водонепроницаемыми стальными трубами. Хотя трубы и увеличивали водоизмещение на 200 т. они предотвращали потерю плавучести при получении подводной пробоины.

Внутренняя стенка буля формировалась изогнутой в форме подковы продольной переборкой, состоящей из двух слоев стали НТ по 29 мм (всего 58 мм), которая проходила от нижней кромки пояса до днища (через двойное дно).

Такая противоторпедная защита, введенная Ю. Хирагой на линкорах типа "Нагато”, испытывалась на корпусе недостроенного линкора “Тоса”. 8 июня 1924 года в него выстреливали торпеду “типа 8 года №Г (вес боевой части 300 кг), а 12 нюня торпеду "типа 8 года №2" (346 кг). Хотя в обоих случаях в корпус поступало много воды и он получал крен более 6°. специалисты подсчитали, что защита крейсеров типа “Миоко" будет эффективной против взрывов торпед с зарядом 200 кг. по не смогла бы противостоять прямым контактным взрывам торпед “типа 8 года", по ожидалось, что выдержит их "очень близкие взрывы".

Как и на проекте крейсеров в 7100 т. машинные н котельные отделения разделялись поперечными переборками и, исключая три носовых котельных отделения, центральной продольной.


Тяжелые крейсера Японии. Часть I.

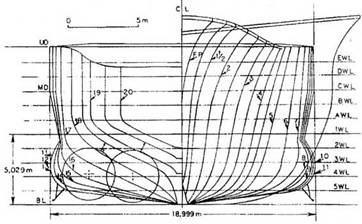

Тяжелые крейсера типа “Миоко" (Теоретический чертеж корпуса) и “Фурутака". 1941 г. в походе


Тяжелые крейсера Японии. Часть I.

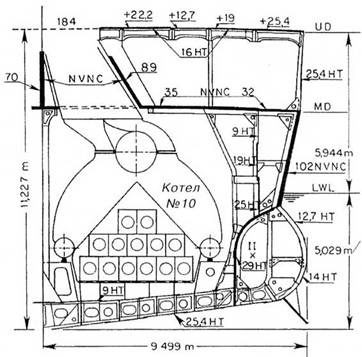

Тяжелые крейсера типа “Миоко" (Конструктивный чертеж мидель-шпангоута)


Вооружение


После достройки вооружение крейсеров состояло из 10 200-мм орудий “типа 3 года №1" в двухорудийных башнях, шести 120-мм/45 кал. зениток "типа 10 года" в одноорудийных установках, двух 7.7-мм пулеметов системы Льюиса и четырех трехтрубных неподвижных торпедных аппаратов.

200-мм 50-калиберные орудия "типа 3 года №1" стояли в башнях модели “D", спроектированных инженером С. Хада для 10000-тонных крейсеров. Фактически это были слегка модифицированные башни модели “С" крейсеров типа “Аоба". отличавшиеся несколько иной формой боевого отделения и расположением зарядных погребов под снарядными, а не на одном уровне. Противоосколочная защита нз 25-мм плит стали ПТ была явно недостаточной, но применение 150-мм лобовой брони. 100-мм крыши и 50-мм боковых и задней стенок, как того требовал МГШ для противостояния 150-мм снарядам, подняло бы вес башни с 159 до 200 т.

Кроме суммарной перегрузки почти в 250 т более тяжелые башни потребовали бы подкрепление поддерживающих колец и применение более мощных механизмов горизонтального наведения, что вызвало бы дальнейшее увеличение веса. Установки п башни имели электрогидравлические приводы (рабочая среда – масло, для уменьшения коррозии). Размещенные в подбашенном отделении два электромотора по 75 л.с. (один резервный) вращали 2 гидронасоса типа Дженни (650 об/ мин.. давление в системе 35 атм.). которые приводили в движение гидромоторы вертикального наведения орудий (через зубчато-реечную передачу) досылателей и подъемников боезапаса. Еще один электромотор в 50 л.с. через насос, гидромотор и червячную передачу обеспечивал горизонтальное наведение башни. Электромоторы при работе производили много шума и ничем не охлаждались.

Как и в башнях модели “С", снарядные и зарядные подъемники были "толкающего" типа. Снаряды н заряды в вертикальном положении подавались гидроцилиндрами одностороннего действия за 3 сек. обеспечивая скорость подачи 5 выстрелов в минуту. Снаряды в снарядных ларях и зарядные картузы вручную из погребов (соответственно под броневой нижней и жилой палубой) подавались в перегрузочное отделение. размещенное вокруг вращяющегося стола, и вкладывались в подъемники.

До замены орудий главного калибра на 203-мм орудия "типа 3” №2 боезапас крейсеров состоял из снарядов 4 типов: бронебойных №5 и №6 (оба с донным взрывателем "типа 13” №2), фугасного №4 с головным дистанционным взрывателем "типа 89” и учебного. Заряды имелись 3 типов: “общий” (32,63 кг), "уменьшенный" и "легкий”.

В конце 1931-начале 1932 года на "Миоко” и "Нати", а в конце 1933-начале 1934 года на "Асигара" и "Хагуро” 203-мм орудия “типа 3 года” №1 заменили более мощными №2. имевшими максимально разрешенный Вашингтонским договором калибр.


Тяжелые крейсера Японии. Часть I.

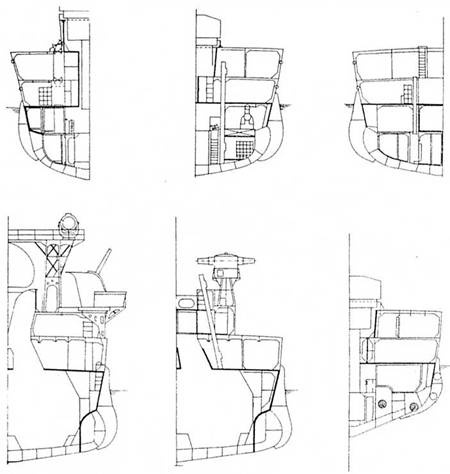

Тяжелые крейсера типа “Миоко”. 1941 г. (Поперечные сечения корпуса)


Новые орудия, несмотря на возросший с 100 до 125.85 кг вес снаряда и снизившуюся с 870 до 840 м/сего начальную скорость, имели большую дальность стрельбы прн том же возвышении 40° (с 26700 до 28900 м) и обеспечивали лучшую живучесть ствола. Для этих орудий в 1931 году приняли снаряды “типа 91": бронебойный ("ныряющий”) с донным взрывателем "типа 13" №4 модиф.1, который при угле падения 30° и скорости в момент удара 474 м/с мог пробить 165-мм плиту стали NVNC (с дистанции 10000 м пробивал 190-мм плиту, с 18000 м -120-мм, а на предельной (29400 м) – 74-мм плиту этой стали); фугасный, который мог использоваться как зенитный и два учебных (с дистанционным взрывателем “типа 91 ” и без взрывателя). Для этих снарядов имелось 3 типа зарядов: “общий” (33,8 кг), “уменьшенный” и “легкий”.
