Первые японские миноносцы, построенные по первой кораблестроительной программе 1878 г. Из-за технической неготовности собственных верфей к строительству подобных кораблей заказ разместили в Англии. Спроектированы Эдуардом Ридом на основе проекта британских миноносцев “100-футового” типа (развитие русского “Батума”).
Построены фирмой Ярроу в Попларе в 1878-79 гг., перевезены в Японию в разобранном виде в июле 1880 года и собраны на верфи в Йокосука под руководством британских специалистов. Первоначально вооружались спаренным торпедным аппаратом под 356-мм торпеды Шварцкопфа, но он оказался слишком громоздким и ненадежным и вскоре был заменен неподвижными носовыми аппаратами. Спаренная 37-мм пушка стояла на кормовой рубке.
Из-за своих небольших размеров миноносцы имели ограниченные мореходность и радиус действия. С 1899 года переведены в охрану портов, а в 1904 году сданы на слом.
Миноносцы 3-го класса №№ 1-4 (Наружный вид)
Миноносец 1-го класса “Котака”
Водоизмещение 203 т. Длина 50,3м. Ширина 5,8 м. Осадка 1,7 м. Механизмы: 2 локомотивных котла, 2 паровые машины “компаунд”. Мощность и скорость: 1217 л.с., 19 уз. Запас топлива: 30 т (уголь). Артиллерия: четыре 37-мм. Торпеды: шесть 381-мм (2 х 2,2н). Экипаж: 28 человек.
Первый и самый крупный японский миноносец 1 -го класса. Строился по программе фирмой Ярроу в 1885-86 гг. Заложен на верфи Ярроу (г. Поплар) 7 сентября 1886 г., спущен 21 января 1887 г. введен в строй 10 октября 1888 г. Перевезен в Японию в разобранном виде и собран в 1886-88 гг. в Йокосука. Разработанный Ярроу проект отвечал появившейся в то время концепции бронированного миноносца. Палуба и борта “Котака” в районе механизмов защищались 1 -дюймовой (25,4 мм) броней. Носовая оконечность имела таранную форму и была соответствующим образом укреплена, однако на волнении сильно зарывалась в воду.
Четыре 37-мм четырехствольных пушки располагались в носу, в корме и побортно в средней части. Чрезвычайно мощным было торпедное вооружение, включавшее два носовых неподвижных и два спаренных поворотных аппарата. Следующий миноносец с шестью торпедными трубами появился в японском флоте лишь в 1916 году.
Двухвинтовая (что тоже было в новинку) энергетическая установка состояла из паровых машин “компаунд” и цилиндрических котлов, установленных поперек корпуса. Проектные мощность (1600 л .с.) и скорость (19,5 уз) достигнуты не были. Предполагалось, что “Котака” станет головным в серии бронированных миноносцев, однако от постройки остальных отказались как по финансовым соображениям, так и из-за признания неудачной самой концепции, поэтому он остался в единственном числе.
Боевые качества корабля проявились в ходе японо-китайской войны. Нападение на Вей-Хай-Вей в ночь на 4 февраля 1895 г. оказалось неудачным: четыре миноносца получили повреждения, не нанеся урона противнику. На следующую ночь “Котака” возглавил повторную атаку. Его торпеды поразили китайский крейсер “Лай Юань”, который быстро затонул.
К началу войны с Россией миноносец уже не числился в первой линии, а в 1908 году был выведен из боевого состава. После исключения корабль не сдали на слом, а до апреля 1916-го он состоял в резерве. Затем его механизмы были реконструированы, и с февраля 1917 по октябрь 1926 он служил в роли вспомогательного судна под названием “Котака Мару”. Только 27 января 1927 года, после сорокалетней службы, бывший миноносец передали на разборку.

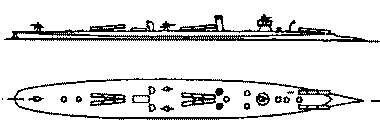

Миноносец 1-го класса “Котака". (Наружный вид и вид сверху. 1900 г.)
Миноносцы 3-го класса №№ 5-14, 17-19.
Водоизмещение 54 т. Длина 35,0 м. Ширина 3,5 м. Осадка 0,9 м. Механизмы: 1 локомотивный котел, 1 паровая машина “компаунд”. Мощность и скорость: 525 л.с., 19 уз. Запас топлива: 8,3 т (уголь). Дальность плавания 200-500 миль (18 уз). Артиллерия: два 37-мм. Торпеды: два 381-мм (1x1, 1н). Экипаж: 16 человек.
Заказаны в 1885 г. по восьмилетней кораблестроительной программе, которая отличалась сильным влиянием французской “Молодой школы”. Достижения французских судостроителей побудили японцев разместить заказ именно в этой стране. Миноносцы строились фирмой “Шантье де Шалоссур-Саун” на основе французского “35-метрового” типа. Заложены в 1890 г., сданы заказчику в 1893-94 гг. Оснащались горизонтальными паровыми машинами системы “компаунд”. Две дымовых трубы располагались поперек корпуса. Ни один из них не достиг контрактной 20-узловой скорости, несмотря на многократное превышение проектной (130 л.с.) мощности машин. От французского прототипа отличались типом торпедных аппаратов: вместо ненадежного двухтрубного устанавливались один поворотный и один неподвижный носовой.
Активно участвовали в японо-китайской войне. В ходе неудачной атаки Вей-Хай-Вея 4 февраля 1895 года № 9 серьезно поврежден огнем китайских кораблей и береговой артиллерии (6 убитых), а № 8 и № 14 получили повреждения от посадки на мель. Позже все были отремонтированы. На следующую ночь торпеда с № 11 поразила китайский крейсер “Вей Юань”, который спасло от гибели только мелководье. Низкая мореходность стала причиной гибели № 16, перевернувшегося во время шторма у Пескадорских островов 11 мая 1895 г.
К началу русско-японской войны считались устаревшими и использовались в береговой обороне, входя в состав 13-го (№№ 7, 8, 9, 10), 7-го (№№ 11, 12, 13, 14) и 8-го (№№ 17,18, 19) отрядов миноносцев, приписанных к военно-морским базам. Исключены и сданы на слом в 1908-1910 гг.
Миноносец 3-го класса № 8 (Наружный вид. 1892 г.)
Миноносцы 3-го класса № 15, № 20
Водоизмещение 52 т. Длина 34, м. Ширина 3,5 м. Осадка 0,9 м. Механизмы: 1 котел Нормана, 1 паровая машина “компаунд”. Мощность и скорость: 657 л.с., 21 уз. Запас топлива 5 т. (уголь). Артиллерия: два 37-мм. Торпеды: два 381-мм (1x2).Экипаж: 20 человек.
Заказывались одновременно с предыдущими, но строились фирмой Нормана на основе французского “34-метрового” миноносца № 130. Заложены в 1891 г., сданы в 1893 г. Внешне незначительно отличались от № 5 (одна труба вместо двух), однако имели водотрубные котлы и на испытаниях превысили на 1 узел контрактную скорость. Впервые миноносцы оснащались прожекторами.
Участвовали в японо-китайской войне. № 15 исключен в 1900 г., № 20 к началу войны с Россией входил в состав 8-го отряда миноносцев. Исключен и сдан на слом в 1910 г.
