Cтраница 54

Каждая труба ТА имела систему быстрой перегрузки, являвшуюся развитием системы, примененной на типе “Такао”. Новая система имела меньший вес, вместо механизма с бесконечной цепью имела бесконечный трос и фрикционный ролик, обычно вращаемый пневмомотором мощностью 7 л.с. (имелось и ручное дублирование), перегрузка шла быстрее - 16,6 с вместо прежних 20 с. Торпеды устанавливались на роликах, снабженных тросом, один конец которого прикреплялся к торпедной трубе, а другой после закрепления на хвостовике торпеды заводился на фрикционный барабан. При вращении барабана трос наматывался на него, а торпеда протягивалась по роликам в трубу аппарата. Для транспортировки торпед крейсера имели систему подвесных рельсов и полиспастов. Загрузка торпед производилась с носа корабля, поскольку с этой стороны диаметр труб был больше (на крейсерах типа “Такао” в борту имелись специальные вырезы).

По проекту корабли должны были нести по 24 торпеды типа 90, работавшие на сжатом воздухе: 12 в аппаратах и 12 резервных. Но после второй модернизации 1937 года число резервных сократили до 6, в торпедных отсеках установили компрессоры для “специального воздуха” (кислорода). Перед большими маневрами 1938 года торпеды типа 90 заменили новыми кислородными типа 93. После третьей модернизации 1939 года снова вернулись к 12 резервным торпедам.

Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

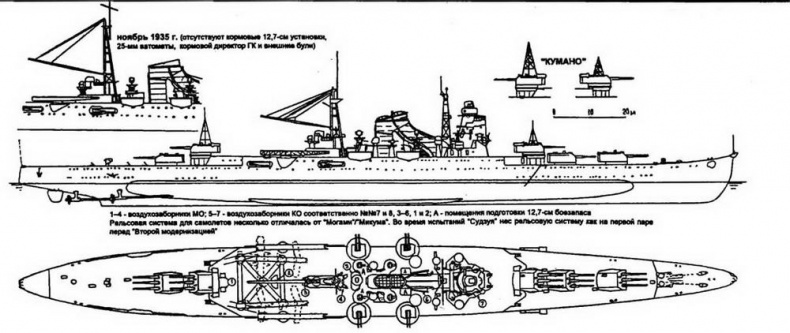

КРЕЙСЕР “СУДЗУЯ” В 1937-39 ГОДАХ ПОСЛЕ “ВТОРОЙ МОДЕРНИЗАЦИИ”


7.5.5. Устройства управления стрельбой.

После катастрофы с миноносцем “Томодзуру” носовую надстройку переделали, приняв для новых крейсеров более компактную, высотой в 7 ярусов.

На самом верху в башенке располагался командный пост типа 95 с директором ГК типа 94 модели 2, принятым на вооружением 9.10.1934 года.

Под ним также в башенке, которая могла вращаться вокруг центрального ствола, поддерживающего башенку директора, на 360°, размещался дальномерный пост типа 94. В его кормовой части имелся 6-метровый бинокулярный совмещающий дальномер типа 14, а в носовой - градуированные стереотрубы и бинокли для обнаружения целей; имелся также бинокль для горизонтального наводчика башни дальномерного поста. Внутри центрального ствола имелось помещение для передачи данных стрельбы в башни ГК.

Ниже находился компасный или ходовой мостик с компасами, 12-см и 18-см биноклями в носовой части и электрощитовой верхнего мостика в кормовой (между опорами дальномерного поста). По обеим сторонам платформы этого мостика были оборудованы посты управления торпедной стрельбой типа 92 с торпедными директорами типа 91 модели 3 и 12-см биноклями.

Под ходовым мостиком располагался сигнальный. В его носовой части размещалась боевая рубка, за ней - телеграфная рубка и каюта отдыха, по бокам - установки управления боевыми прожекторами типа 94 (на “Могами” в башенках), в кормовой части - сигнальные 60-см прожекторы и посты флажного семафора.

Следующая платформа носовой настройки - верхний мостик - имела в передней части две позиции для спаренных 13-мм автоматов, за ними - бронированную (100-мм стены, 50-мм крыша) рулевую рубку с аварийным командным постом №1. По бокам рубки находились посты наблюдения за морем в закрытых башенках и 1,5-метровые штурманские дальномеры также в башенках. В кормовой части располагалась радиорубка, каюта отдыха и посты воздушного наблюдения.

На платформе нижнего мостика располагались командирская и флагманская каюты отдыха каюта штурмана (на “Судзуя” и “Кумано” здесь был радиотелефонный пост № 1), электрощитовая. По бокам стояли башенки постов наблюдения и зенитных директоров типа 91.

Самый нижний ярус надстройки находился на уровне шельтердека или палубы зенитных орудий. Из-за уменьшения числа котлов, дымоходы которых проходили через этот ярус надстройки, на второй паре крейсеров площадь его была больше. На “Могами” и “Микума” здесь располагались радиотелефонные посты №1 и №2, а на остальных - каюта штурмана, штурманская рубка, радиотелефонный пост №2, аварийный командный пост №2 и воздухозаборники КО №1 и №2.

Кроме хорошо защищенной рулевой рубки с аварийным командным постом №1 противопульное бронирование из стали Дюколь имели башенка директора ГК, её опоры, ходовой мостик, пост управления огнем, радиотелефонные рубки, щитовые, коммуникационные трубы между радиорубками и между рулевой рубкой и средней палубой.

Устройства УАО по надводным целям в проекте “С-37” в целом повторяли проект “Такао”: главный директор типа 14 в башне наверху носовой надстройки, под ним визир с 6-метровым дальномером также в башне, кормовой директор типа 14 на крыше самолетного ангара. Но при переделке проекта в 1934-35 годах установили новые приборы УАО. Два директора ГК типа 94 модели 2 с 12-см биноклями устанавливались в башенках, известных как командный пост типа 95. Визир сняли, поскольку уже были разработаны новые вычислительные приборы для 15,5-см (позднее и для 20-см) орудий - типа 92 модиф. 1. Эти приборы могли подсчитывать скорость цели и курсовой угол, требуя для стрельбы только величины угла крена корабля. Они устанавливались в посту управления артогнем ГК на уровне складской палубы с правого борта у основания башни №2 под бронепалубой. Во время третьей модернизации таблицы стрельбы для 15,5-см орудий приспособили для 20-см орудий, тогда же крейсера получили устройство задержки стрельбы типа 98.

Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

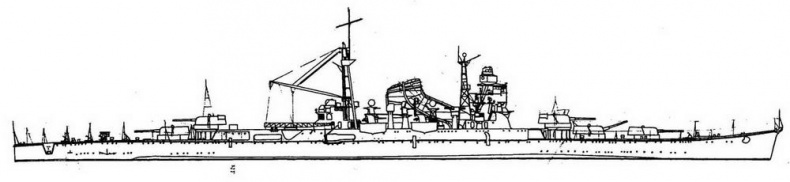

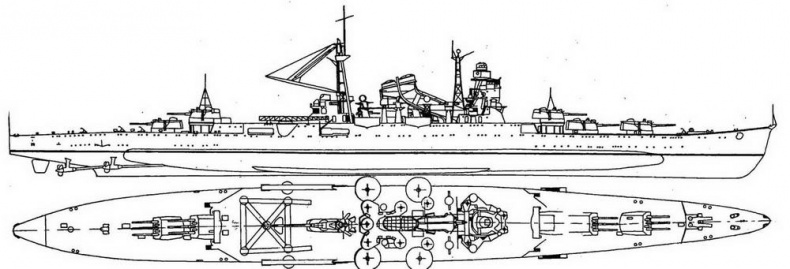

“МОГАМИ’“МИКУМА” (вверху) “СУДЗЯи,“КУМАНО” (внизу) ПОСЛЕ “ТРЕТЬЕЙ МОДЕРНИЗАЦИИ” 1939 ГОДА

Особенности: башни 20-см орудий (угол снижения башен №2 по ДП ограничен), более тяжелые катапульты модели 5, пост торпедного офицера на топе фок-мачты. Система размагничивания (показана для “Микума”, а на “Могами витки укладывались на одном уровне) установлена в апреле 1941 года.

Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

Система У 30 сначала включала два директора типа 91, скомбинированных с визиром и вычислительным прибором, и два 4,5-метровых дальномера в отдельных башенках рядом. Во время второй модернизации 1937 года между установками зенитных автоматов появились их зенитные директоры типа 95. Пост управления стрельбой зенитных орудий находился на нижней палубе рядом с основанием башни ГК №3.

Система УТС состояла из двух директоров типа 91 модели 3 (также известны как тип 92 модель 2) и двух визирных постов по бокам компасного мостика. Во время второй модернизации установили вычислительный прибор типа 93, а в ходе третьей оборудовали дополнительный пост управления торпедной стрельбой на верхушке фок- мачты с директором типа 97, которым управлял торпедный офицер.
