Орудия калибра 305-мм стреляли одним типом полубронебойных снарядов с литерным обозначением 30,5 см Psgr (Panzersprenggranaten) L/3,4 длиной 3,4 калибра (1037 мм) с донным взрывателем весом 405 кг. Снаряд имел разрывной заряд (2,88) кг (2%). Окраска: красный с чёрной головкой.
Единый для всех снарядов полный заряд состоял из основного полузаряда (Hauptkartus) и добавочного (Vorkartus). Важной особенностью было применение латунных гильз для основных полузарядов. Для добавочных полузарядов по-прежнему применялись двойные шелковые картузы и латунные пеналы, из которых заряды вынимались только перед заряжанием. Общий боекомплект (боевой запас) артиллерии главного калибра составлял 1020 выстрелов, против 900 (75 на ствол) у типа «Нассау» и 800 (80 на ствол) у линкора «Дредноут». Из них в погребах расположенных по ДП башен имелось по 190 (95 на ствол) выстрелов и для бортовых по 160 (80 на ствол).
Согласно Вгауег [6], вес бортового залпа составлял 3120 кг, против 3900 кг у дредноутов типа «Кайзер». Все башни имели одинаковую конструкцию и носили литерное обозначение Drh.L. С/08 – вращающийся лафет образца 1908 г. и занимали пространство до броневой палубы, расположенные, как и у типа «Нассау», по углам шестиугольника. Важным нововведением было применение на них башенных дальномеров.
Сектора ведения огня башен составляли: для носовой башни «А» 290° (280° у типа «Нассау»); для кормовой «D» 300° (280° у типа «Нассау») и для всех бортовых «В» и «С» пб и «Е» и «F» лб 165° (160° у типа «Нассау»), В сумме это составляло 1250° или около 208° на башню, против, соответственно, 1200° и 200° у типа «Нассау». При этом в различных секторах ведения огня действовало разное число орудий.
В секторе 0°-15°(15°) четыре орудия, 15°-30''(15°) шесть, 30°-145° (115°) восемь, 145°-165° (10°) шесть, 165°- 180° (15°) четыре, 180°-195° (15°) четыре, 195°-210° (15°) шесть, 210°-330° (120°) восемь, 330°-345° (15°) шесть, 345°-360° (15°) четыре. Причём восемь орудий действовали в двух секторах обстрела, суммарно 235°; шесть в шести секторах обстрела, суммарно, 55°; четыре в четырёх секторах обстрела, суммарно 60°. Погонный и ретирадный огонь строго по ДП могли вести шесть орудий. Погонный огонь в секторе 60° и ретирадный 40° могли вести четыре орудия.
![Линейные корабли “Гельголанд”, “Остфрисланд”, "Ольденбург" и "Тюринген" . 1907-1921 гг.](img/photo_books/77634/pic_3.jpg "Линейные корабли “Гельголанд”, “Остфрисланд”, "Ольденбург" и "Тюринген" . 1907-1921 гг.")

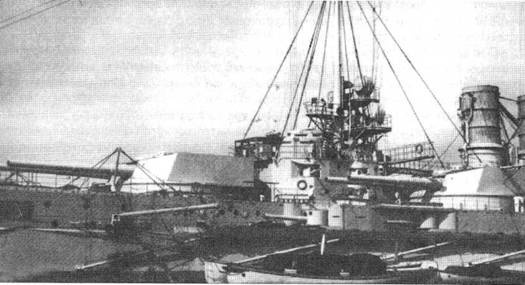

Артиллерия линейного корабля “Тюринген "
При высоте осей орудий над палубой (2,34) м высота осей орудий над KBJI для носовой башни «А» составляла 8 м, кормовой «D» – 7,83 м и всех бортовых – 7,85 м, то есть почти столько же, что и у типа «Нассау», и находились практически в одной плоскости, что очень важно при стрельбе залпом.
Артиллерия среднего калибра. Согласно Вгауег [6], Conwey [7] и Groner [8], артиллерийское вооружение среднего калибра состояло из 14 скорострельных морских 150-мм орудий с длиной канала ствола 45 калибров в казематах (2100 снарядов) с дальностью стрельбы 13500 м (73 кбт.), с 1915 г. дальность стрельбы увеличили до 16800 м (91 кбт.).
Согласно источнику [10], в одноорудийных казематах на батарейной палубе, отделённых друг от друга бронированными продольными и поперечными переборками, установили 14(по семь побортно)скорострельных морских орудий с литерным обозначением 15 см (фактически 149,1 мм) S.K. (Schnell Kanone) L/45 с длиной канала ствола 45 калибров (6750 мм) вместо 12 таких же у типа «Нассау». Орудия со щитами устанавили на лафете с вертикальной цапфой с литерным обозначением MPL (Mittel Pivot Lafette) С/06 образца 1906 г.: четыре орудия, как погонные и ретирадные, из остальных десяти шесть ближе к миделю образовали центральные батареи. Горизонтальную и вертикальную наводку осуществляли только вручную.
Согласно Conwey [7], 150-мм орудия с весом ствола с затвором 5,73 т имели скорострельность 7 выстр/ мин и дальность стрельбы 14950 м (81 кбт.) при угле возвышения +19°, 15800 м (85 кбт.) при угле возвышения + 22°, 16900 м (91 кбт.) при угле возвышения +21° и 17600 м (95 кбт.) при угле возвышения +30°. Общий вес всех 14 установок со всем оборудованием и снарядами составлял около 900 т.
Согласно источнику [10], угол возвышения стволов орудий составлял +25°, а в отдельных не основных частях сектора обстрела до +9°, снижения -7°; согласно источнику [1 1], от +20° до -7° и дальность стрельбы 14800 м (80 кбт.).
Штатный боезапас (снаряд и заряд) калибра 150-мм разместили в девяти общих погребах. Выстрелы (снаряд и заряд) доставляли в казематы на батарейную палубу с помощью 14 подъёмников-элеваторов с электроприводом со скоростью подачи 4-6 комплектов выстрелов в минуту, представлявших собой бесконечный ковшовый конвеер. В качестве резервного использовали ручную подачу с помощью лотка для одного выстрела, который после удаления ковша поднимали посредством талей (полиспастов).
Согласно источнику [10], 150-мм орудия стреляли двумя типами фугасных снарядов одинакового веса по 45 кг. Штатный боезапас включал 700 (по 50 на ствол) снарядов с головным взрывателем с литерным обозначением Spgr (Sprenggranaten) L/3,4 m Bdz. длиной 3,4 калибра (510 мм) и 1400 (по 100 на ствол) снарядов с донным взрывателем Spgr (Sprenggranaten) L/3,5 (Kz) длиной 3,5 калибра (525 мм) – всего 2100 или (по 150 на ствол).
Согласно Conwey [7], по 45 кг с начальной скоростью у среза ствола орудия около 800 м/с.
Конструкция орудия обеспечивала прицельную скорострельность 10 выстрелов в минуту. Сила отдачи орудия при стрельбе составляла 107 т.
Сектора обстрела 150-мм орудий составляли: каземат № 1 пб120° (0°-120°)лб120° (240°-360°), каземат № 2 пб120° (7°-127°)лб120° (233°-353°), каземат № 3 пб 120° (14°-134°) лб 120° (226°-346°), каземат № 4 пб120° (1 5°-135°) лб 1 20° (225°-345°), каземат № 5 пб 120° (17,5°-137,5°) лб 120° (222,5°-342,5°), каземат № 6 пб120° (60°-180°) лб120° (180°-300°), каземат № 7 пб120° (60°-180°) лб 120° (180°-300°).
Сектора ведения огня всех орудий пб и лб составляли 120°. При этом в различных секторах ведения огня по пб действовало различное число орудий: 0° четыре 0°-7° (7°) одно, 7°-14° (14°) два, 14°-15° (15°) три, 15°-120° (105°) четыре, 17°30'-120° (102°30') пять, 60°- 120° (60°) семь, 120°-127° (7°) шесть, 127°-134° (7°) пять, 134°-135° (1°) четыре, 135°-137°30’ (2°30') три, 137°30'- 180° (42°30') два, 180° (0°) два; аналогчно и по лб. При высоте осей стволов орудий над палубой 1,17 м высота осей орудий над КВЛ составляла 4,2 м. Как погонный так и ретирадный огонь могли вести по четыре орудия. Максимальное число орудий (семь) могло вести бортовой огонь в одном секторе 60° с каждого борта, (суммарно 120°); минимальное (одно) – также в одном секторе 7° с каждого борта, (суммарно 14°).
Фугасные снаряды имел разрывной заряд весом 1,6 кг (3,6%). Окраска: жёлтый с чёрной головкой. Единый для обоих типов снарядов заряд в латунной гильзе весил 22,6 кг, включая 13,25 кг трубчатого (макаронного) пороха марки RPC/06 (Rohrenpulver) образца 1906 г.
