Главный броневой пояс "Эджинкорта" толщиной 229 мм имел протяженность 111,25 м от траверза центра барбета орудийной башни "В" до траверза центра орудийной башни "У". Его верхняя кромка приходилась на уровень главной палубы, а нижняя отстояла на глубину 1524 мм ниже ватерлинии нормальной нагрузки. Высота 229-мм броневого пояса составляла 4114,4 мм. Вертикальные конечные кромки броневого пояса соединялись наклонными броневыми переборками толщиной 76 мм с наружными поверхностями барбетов орудийных башен. "В" и "У". Главный броневой пояс имел продолжение толщиной 152 мм в носовую часть на уровне главной палубы на расстояние 15,24 м и далее к штевню на том же уровне толщиной 102 мм.
В носовой части в месте соединения 152-мм и 102-мм броневых поясов была установлена носовая поперечная переборка толщиной 76 мм и высотой от главной до нижней палубы. В кормовой части главный броневой пояс имел продолжение толщиной 152 мм на расстояние 9,14 м до кормовой поперечной переборки толщиной 152 мм и высотой от главной до средней палубы, от средней до нижней палубы толщина кормовой поперечной переборки уменьшалась до 76 мм. От нее броневой пояс толщиной 102 мм простилался до 102-мм кормовой конечной переборки (практически до штевня), а по высоте от средней до нижней палубы.
Верхний 152-мм броневой пояс протянулся от траверза внутренней поверхности барбета орудийной башни "В" до траверза внутренней поверхности барбета орудийной башни "X", а по высоте от уровня верхней палубы до уровня главной палубы. Наклонные носовая и кормовая главные переборки обе толщиной 152 мм протянулись от конечных вертикальных кромок 152-мм верхнего броневого пояса к наружной поверхности барбетов орудийных башен "В" и "У".
Наружная поверхность батарей противоминной артиллерии была защищена 152-мм броневым поясом. 152- мм орудия на батареях были отделены друг от друга броневыми траверзами толщиной 25,4 мм и длиной 4,57 м.

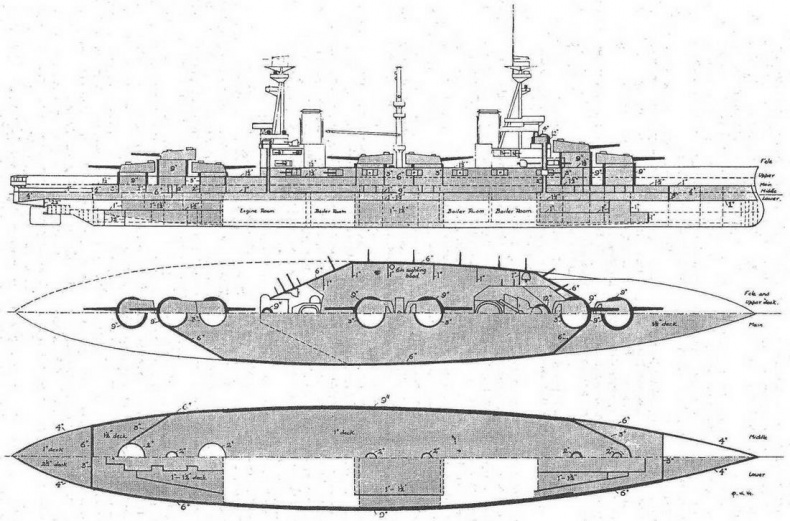

Линейный корабль "Эджинкорт". 1914 г.
(Продольный разрез и планы палуб с указанием бронирования. Навесная шлюпочная платформа уже демон тирована. Длинные главные переборки, расположенные под острым углом внутрь, позволяют защитить нижнюю часть орудийных установок и артиллерийские погреба.)
Из книги О. Parkas British Battleships. London. 1966.
Все орудийные башни главного калибра на линкоре "Эджинкорт" имели одинаковую конструкцию и бронирование: 305 мм — лоб, 203 мм — стороны, 254 мм — тыл; крыша: передняя часть — 76 мм, задняя часть — 51 мм. Броневая защита барбета орудийной башни "А" полностью состояла из плит одной толщины — 229 мм до уровня главной палубы.
Броневая защита барбета орудийной башни "В": наружная поверхность полностью состояла из 229-мм плит до уровня главной палубы; внутренняя поверхность и стороны выше уровня палубы полубака—229 мм, ниже, до уровня главной палубы — 76 мм.
Броневая защита барбетов орудийных башен "Р" и "Q" была абсолютно одинаковой: выше палубы полубака — 229 мм, ниже, до уровня главной палубы — 76 мм.
Броневая защита барбета орудийной башни "X": выше уровня верхней палубы — 229 мм; ниже, до уровня главной палубы — 76 мм; ниже, до уровня средней палубы— 51 мм.
Броневая защита барбета орудийной баши "У" была полностью идентична броневой обшивке барбета башни "В".
Броневая защита барбета орудийной баши "Z": до уровня главной палубы — 229 мм; наружная поверхность от уровня главной палубы до уровня средней — 76 мм; внутренняя поверхность и стороны от уровня главной палубы до уровня средней — 51 мм.
Палуба полубака над батарей имела толщину бронирования 38 мм. Верхняя палуба была покрыта плитами толщиной 38 мм на небольшом участке между наружными поверхностями барбетов орудийный башен "Q" и "X", как раз над машинным отделением и кормовым котельным отсеком. Главная палуба в носовой части была покрыта плитами толщиной 25,4 мм от штевня до верхней кромки 76-мм носовой поперечной переборки, а от нее—-плитамитолщиной 38 мм до наружной поверхности коммуникационной трубы боевой рубки, в кормовой части плитами толщиной 38 мм от наружной поверхности концевого барбета до верхней кромки 152-мм кормовой поперечной переборки.
Средняя палуба была покрыта плитами толщиной 25.4 мм на плоскости и 38-мм плитами на скосах. Броневая палуба имела протяженность от 76-мм носовой переборки до кормового штевня.
Нижняя палуба была покрыта плитами толщиной 25.4 мм на участке между форштевнем и носовой 76-мм переборкой. На участке между котельными отделениями над артиллерийскими погребами башен "Р" и "Q" толщина бронирования составляла 25,4-38 мм. От носовой 76-мм переборки до носовой наружной переборки первого котельного отсека толщина броневого покрытия составила 38 мм, в кормовой части нижняя палуба была покрыта плитами толщиной 64 мм от наружной кормовой переборки машинного отделения до ахтерштевня.
Артиллерийские погреба были защищены броневыми продольными экранами толщиной 25,4-38 мм, протянувшимися вверх от днищевого набора до броневой палубы.
Стороны боевой рубки были защищены плитами толщиной 305 мм, крыша имела 102-мм бронирование, пол покрывали плиты толщиной 76 мм. Расстояние от смотровых щелей боевой рубки до конструктивной ватерлинии составляло 14,94 м. Коммуникационная труба боевой рубки имела толщину бронирования 152 мм до уровня верхней палубы, ниже, до уровня средней палубы — 51 мм. Колпак боевой рубки был покрыт броневыми плитами толщиной 152 мм, пол имел 102-мм броневой настил. Колпак кормовой боевой рубки имел идентичное бронирование. Стороны кормовой боевой рубки были забронированы плитами толщиной 229 мм, пол — 76-мм броневыми плитами.
Вырезы в палубе в местах прохода дымоходов и вентиляционных шахт прикрывались броневыми колосниками. Прицельные колпаки артиллерийских офицеров батарей противоминной артиллерии были забронированы 76-мм плитами.
О. Паркс в своем фундаментальном труде "Британские линкоры" отмечал: "... Рассматривая распределение брони на линейном корабле "Эджинкорт" можно смело утверждать, что он был "хорошо" защищенным судном, но в своей защищенности он должен был полагаться только на свой внушительный бортовой залп ..."
Машинная установка. При разработке проекта за номером 690Апо строительству линкора "Рио-де-Жанейро" конструкторский отдел компании "Армстронг", руководимый Дж.Р. Перретом и Ю.Т. Д’Айнкортом, согласно требованием бразильского заказчика применил в качестве двигательной установки реактивные паровые турбины Парсонса, приводящие в действие четыре гребных вала, с закрепленными на них трехлопастными литыми винтами. Паровые турбины по субподряду были изготовлены в турбинных мастерских на судоверфи компании "Виккерс" в Барроу-ин-Фернесс.
Главная машинная установка состояла из четырех комплектов паровых турбин: двух турбин высокого давления переднего хода (ТВДПХ), двух турбин высокого давления заднего хода (ТВДЗХ), двух турбин низкого давления переднего хода (ТВДПХ) и двух турбин низкого давления заднего хода (ТВДЗХ), при этом турбины низкого давления переднего и заднего хода находились в одном корпусе.
