Он обладал следующими индивидуальными особенностями:
1. Нес на себе наибольшее (по сравнению с "адмиралтейскими" проектами) количество орудий главного калибра, чем какой-либо другой крупный корабль Королевского флота.
2. Последний линейный корабль британского флота, вооруженный 12-дм (305-мм) 45-калиберными орудиями главного калибра.
3. Имел самое большое соотношение длина-ширина" (L/B) 7,58:1 среди линкоров Королевского флота.
4. Нес на себе самую мощную и многочисленную среднюю артиллерию — двадцать 6-дм (152-мм) 50-калиберных орудий.
Согласно его внутреннему описанию он был "комфортабельным" кораблем и особенно хорошо были устроены помещения в его кормовой части, предназначенные для офицерского состава. Дорогая меблировка, специально заказанная бразильцами, отличалась непомерной роскошью. После реквизиции корабля и зачисление его в состав Королевского флота вся эта "роскошь" была убрана, однако, в офицерской кают-компании сохранили оставшийся от последнего владельца изумительной красоты фарфор, напоминавший британским офицерам о недолгом турецком владении кораблем.

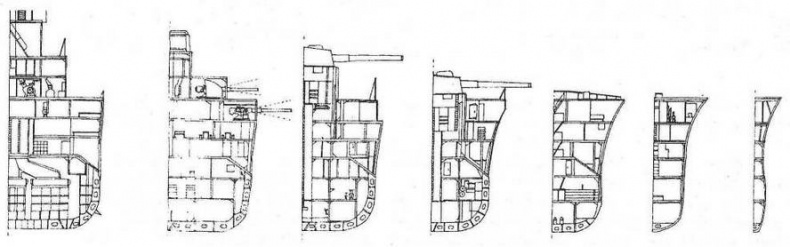

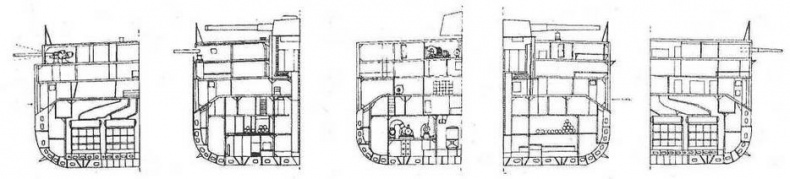

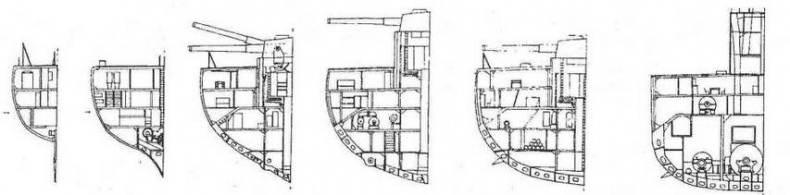

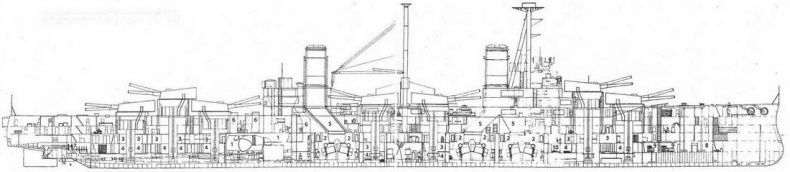

Линейный корабль "Эджинкорт, 1918 г. (Продольный разрез и поперечные сечения)
1. Машинное отделение.
2. Котельное отделение.
3, Погреб для 305-мм зарядов.
4. Артиллерийский погреб 305-мм снарядов.
5. Дымоходы.
6. Вентиляционная шахта.
7. Отделение рулевой машины.
8. Отсек шпилевой машины.
9. Отсек торпедных аппаратов.
10. Погреб для 152-мм зарядов.
Артиллерия главного калибра линейного корабля "Эджинкорт" состояла из четырнадцати 305-мм орудий, размещенных в семи двухорудийных башнях. Установленные на "Эджинкорте" скорострельные 305-мм орудия с относительной длиной ствола 45 калибров (от дульного до казенного среза), раздельного заряжания относились к "тринадцатой модели" этого калибра (по официальной британской терминологии "Марка XIII" или Мк XIII) и были спроектированы Бюро вооружений компании "Армстронг" на основе уже отработанного проекта компании "Виккерс" 305-мм 45-калиберного орудия "десятой модели" (Мк X) специально для линкоров-додредноутов типа "Лорд Нельсон". Надо отметить, что "Эджинкорт" был последним линейным кораблем в Королевском флоте, который вошел в его состав, вооруженный 305-мм 45-калиберными орудиями. Традиционно для британского флота стволы тяжелой морской артиллерии скреплялись при помощи высокопрочной калиброванной стальной проволоки, которая наматывалась несколькими слоями на внутреннюю трубу до нарезки. И орудия и башенные установки были изготовлены на орудийной фабрике в Эльсвике.
Заряжание производилось при любом положении орудия, время заряжания составляло 20 сек. Высота орудийных цапф над нормальной ватерлинией составляла: башни "А" — 9296 мм, башни "В" — 12497 мм, башен "Р" и "Q" 9144 мм, башен "X" и "Z" — 7315 мм, башни "У" — 10515 мм. Сектора обстрела главных орудий (согласно "Jane’s") на оба борта были следующие: башен "А" и "Z" — 145°; башни "В" — 140°; башен "Р" и "Q" — 115°; башни "X"— 120°; башни "У"— 150°.
Основные баллистические характеристики орудий главного калибра линейного корабля "Эджинкорт"
| 1 |
Калибр, мм |
305 |
| 2 |
Количество орудий, тип, принято на вооружение |
14, Мк XIII ("Марка ХIII"), 1910 год |
| 3 |
Установка |
Двухорудийнная башня |
| 4 |
Вес полный (включая затвор), кг |
Согласно Topliss (6), 60 650 кг |
| 5 |
Длина полная, мм |
Согласно Topliss (6), 14 140; Согласно Burt (2), 14,162 |
| 6 |
Длина канала ствола орудия, мм/клб |
13 725/45 |
| 7 |
Длина нарезной часть, мм |
Согласно Topliss (6), 11465 мм |
| 8 |
Материал |
Сталеникелевая нарезная труба с проволочной навивкой |
| 9 |
Длина каморы, мм |
Согласно Topliss (6), 2100,8; Согласно Burt (2), 2082,8 |
| 10 |
Объем каморы, дм³ |
Согласно Topliss (6), 295 |
| 11 |
Нарезка |
Многоканальная, постоянного шага, шаг 30 калибров |
| 12 |
Количество нарезов |
72, прямоугольного сечения |
| 13 |
Затвор |
Винтового типа |
| 14 |
Начальная скорость снаряда, м/сек |
Согласно Topliss (6), 830,58; Согласно Burt (2), 823 |
| 15 |
Дульная энергия, ТМ |
Согласно Topliss (6), 14 569,4 |
| 16 |
Угол возвышения, град. |
Согласно Topliss (6), 16; Согласно Burt (2), 15 |
| 17 |
Вес снаряда, кг |
385,56 |
| 18 |
Вес заряда (кордит и "MD", кг |
Согласно Topliss (6), 129,3; Согласно Burt (2), 127 |
| 19 |
Радиус оживала |
Согласно Topliss (6), 4 калибра |
| 20 |
Максимальная дальность стрельбы, м |
Согласно Topliss (6), 18 913; Согласно Burt (2), 18 300 |
