Наводкой и стрельбой 380-мм орудий можно было управлять как дистанционно из центрального поста, расположенного между броневыми палубами под боевой рубкой, так и из башен под локальным управлением. Аналогично, стрельбой 152-мм орудий по надводным и/или воздушным можно было дистанционно управлять из трех упомянутых постов (директоров) или непосредственно из башен. Вычислительные приборы в центральном артпосту позволяли одновременно обстреливать до трех целей одной или группами башен. При модернизации "Жана Бара", когда требовалось установить новейшие навигационные и артиллерийские РЛС, расположение директоров и дальномеров существенно изменилось.
Радарное оборудование. Первоначальным проектом радиолокационное оборудование не предусматривалась, но в течение 1942 года на уведенных в порты Западной Африки "Ришелье'’ и "Жане Баре" его установили. Первый получил излучатель Садир М.Е.140 и приемник М.Е.126 с экраном фирмы Компань де Комптёрс. При помощи этой французской системы можно было обнаруживать самолеты с дистанции 30 км. На "Жане Баре" установили радар Садир, работавший на 2-метровых волнах и способный обнаруживать самолеты на дистанции от 50 до 70 км при их полете на высоте порядка 750 м и выше.
При модернизации "Ришелье" в США и затем во время его службы в составе английского Флота Метрополии на него поставили более сложные и совершенные системы, часть которых линкор сохранил и после войны. Например, в 1951 году состав радиолокационных станций (РЛС) на "Ришелье" выглядел так: американская поисковая надводная РЛС типа SG-1 (дальность 25 миль), американская РЛС типа SF (дальность 15 миль), английская РЛС наблюдения за воздухом типа 281В (дальность 60-80 миль), французская РЛС УАО 380-мм орудий типа DRBC10A, две английских РЛС УАО 152-мм орудий типа 285Р, американская РЛС УАО типа SA2, установленная на верху мачто-трубы (дальность 40 миль).
"Жан Бар" на момент ввода в строй в 1949 году имел 16 французских РЛС, включая навигационную и довольно сложную РЛС управления артогнем зенитной батареи (100-мм и 57-мм орудия). Новые системы обеспечивали обнаружение небольших целей на дальних дистанциях, но требовали для размещения много места, равно как и оборудование для дальней и внутрикорабельной связи. В боевой рубке расположился боевой информационный центр, с помощью которого производилась оценка текущей тактической ситуации и повышалась эффективность действий командного персонала корабля.
Авиационное вооружение. Во время проектирования "Ришелье" бортовые гидросамолеты считались непременным атрибутом линкоров и крейсеров. На них возлагались функции корректировки стрельбы, разведки и даже атаки противника бомбами. При концентрации орудий ГК в носовой части этих кораблей и расположении башен С К на спардеке самолеты вместе со средствами их запуска и хранения удалось расположить вне зоны действия дульных газов. Это не только позволило сделать все оборудование гораздо легче, но и облегчило действия по обслуживанию бортовой авиации, особенно во время боя. На каждом корабле планировалось разместить по пять самолетов: 3 в ангаре и 2 на катапультах. Но жизнь внесла свои коррективы. "Ришелье", который единственный был укомплектован проектным составом авиагруппы, лишился ангара и катапульт в 1943 году при модернизации. "Жан Бар" не успел войти строй во время войны, а после нее не имел бортовых самолетов, функции которых полностью перешли к палубной авиации. На "Клемансо" для экономии веса авиагруппой решили пожертвовать уже в проекте, хотя ангар, структурно входивший в надстройки, сохранили. "Гасконь" по штату должна была нести только два самолета в подпалубном ангаре и одну катапульту. Но скорее всего и этот корабль вошел бы в строй, не имея самолетов.
Броневая защита
Линкоры типа "Ришелье" имели одну из наиболее эффективных систем защиты во все времена. Практически она повторяла систему защиты, введенную на "Дюнкерке", только толщина брони и наклон пояса были увеличены.
| Вес брони, т (%) |
"Дюнкерк" |
"Ришелье" |
| Корпус |
8560 (27,2) |
12180 (27,5) |
| Башни |
2720 (8,6) |
4280 (9,7) |
| Итого |
11280 (35,8) |
16460 (37,2) |
| Водоизмещение на испытаниях |
31500 (100) |
44250 (100) |
По проекту зона неуязвимости от собственных 380- мм/45 орудий простиралась от 18800 м – максимальной дистанции, на которой снаряды еще могли пробить пояс, до 29800 м, свыше которой уже начиналась пробиваться палуба. Палубная броня рассчитывалась на противостояние 500-кг бомбе, сброшенной с высоты 4700 м.
Вертикальная броня. Сравнительно короткая цитадель имела прекрасную защиту от снарядов. Длина её на первых трех кораблях равнялась 131,45 м (54,2% от длины по ВЛ), а на "Гаскони" – 135,1 м
(55,8%). Вне цитадели достаточное мощное броневое прикрытие имели рулевые машины в корме, валы и боевая рубка. В носу от цитадели до форпика проходила противоосколочная палуба, а большой отсек непосредственно перед передним броневым траверзом был заполнен водоотталкивающим материалом, как и бортовые отсеки между внешней обшивкой корпуса и броней отодвинутого внутрь пояса.
Наклон 330-мм пояса на 15,24° от вертикали повышал его эффективную сопротивляемость (с учетом внешней обшивки и 18-мм подкладки из стали специальной обработки – STS) до 478 мм вертикальной брони при курсовом угле 90° и строго горизонтальной траектории снаряда. При угле встречи снаряда 10° сопротивляемость повышалась до 546 мм. Высота пояса над ВЛ при проектной осадке 9,17 м составляла 3,4 м, а под ВЛ он опускался на 2,56 м. Начиная с 1,5 м ниже ВЛ его толщина постепенно уменьшалась до 170 мм на нижней кромке. Столь большое углубление пояса являлось ответом на критику проекта "Нельсона" и должно было обеспечивать защиту корпуса от нырнувших у борта снарядов.
Схемы бронирования кораблей типа "Ришелье"

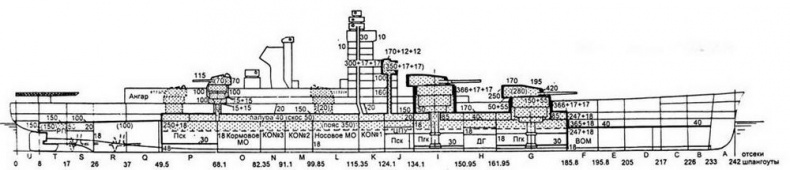

"Ришелье" по проекту 1935 года;

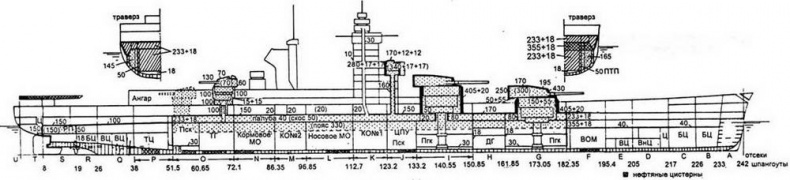

"Ришелье" по окончательному проекту, 1940 год;

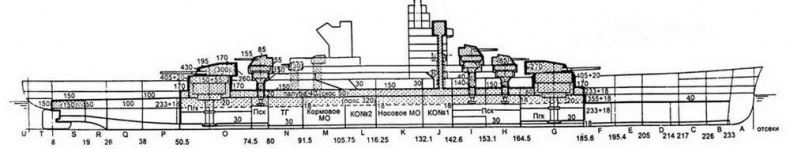

"Гасконь" по проекту Остальное бронирование как на "Ришелье"
