Результаты всей этой экономии отразились и на внешнем виде кораблей – они имели две небольших и тонких трубы, вместо трех гораздо более внушительных – на предыдущих типах. “Саут Каролина” и “Мичиган” оказались единственными американскими линкорами, на которых часть шлюпок и катеров из-за дефицита свободного места на палубе устанавливалась поперек корабля. Таким образом, в отличие от “Дредноута”, американский “all-big-gun ship” не имел заметного преимущества в скорости над своими предшественниками. Позднее они оказались заметно тихоходнее более новых кораблей, и поэтому часто действовали вместе со старыми до-дредноутами. Таким образом, основной, но весьма важный вклад, внесенный этими кораблями в историю американского и мирового флота – расположение их главной артиллерии.

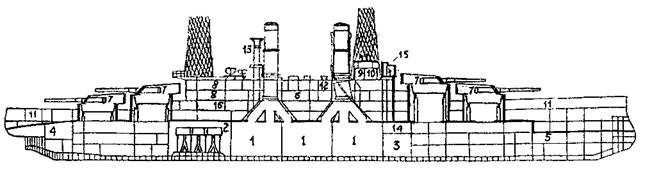

Линейный корабль типа “Саут Каролина” (Продольный разрез)
1 – котельное отделение; 2 – мошинное отделение; 3 – отделение турбогенераторов; 4 – отделение рулевых приводов; 5 – отделение подводных торпедных аппаратов; 6 – каземат противоминной батареи (без броневой защиты); 7 – башни ГК; 8 – шахта светового и вентиляционного люка машинного отделения; 9 – каюта командира; 10- штурманская рубка; 11 – жилые помещения экипажа; 12 – каюты офицеров; 13 – опора шлюпочного крана с элеватором подачи боезапаса к 76,2-мм зенитному орудию но верхней площадке; 14- центральный пост; 15- боевая рубка с постом упровления огнем ГК, 16 – отделение опреснителей.

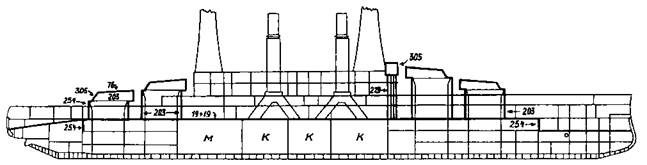

Линейный корабль типа “Саут Каролина” (Продольный разрез с указанием бронирования)
Другим примечательным аспектом нового проекта стали решетчатые мачты – своего рода “фирменный знак” американского флота, повторенный лишь на двух “экспортных” кораблях для Аргентины и двух броненосцах русского флота. Введение этих мачт объяснялось желанием получить высокорасположенную платформу для наблюдения и управления огнем, да так, чтобы ее было невозможно сбить одним снарядом. Занимались этой проблемой всерьез на тот момент только флоты Англии и США. Однако британцы пошли по иному пути, введя треногие мачты. Их концепция вполне оправдала себя – за все годы первой мировой войны не было случая, чтобы такая мачта была сбита, хотя попадания в них происходили неоднократно. Остальные морские державы, в частности, Германия, просто не планировали вести морские бои на больших дистанциях (для Северного моря вообще характерна туманная погода).
Американцы избрали другой путь – их мачта представляла собой гиперболоид, набранный из многочисленных относительно тонких трубок, схваченных через определенные промежутки для жесткости кольцами. В результате получалась конструкция, способная пропустить сквозь себя достаточно много снарядов без взрыва, а при взрыве устоять даже при повреждении нескольких структурных элементов. При опытной стрельбе, проведенной позже (27 мая 1908 г.) по все тому же монитору “Флорида”, подобная мачта была обстреляна четырьмя 102-мм и одним 305-мм снарядами и устояла, сохранив даже линии связи с мостиком, хотя пять несущих труб в одном секторе были перебиты. При этом мачта несла вверху 4-тонный груз для имитации нагрузок на конструкцию, которые могут возникнуть в море на качающемся корабле.
Пока планировались и проводились эти испытания, конструкторы прорабатывали другие варианты. Самым экзотическим из них был полный отказ от обычных мачт. Вместо них планировалось установить по бортам в районе миделя массивные конструкции, соединив их своеобразным мостиком, на котором и располагалась бы аппаратура управления огнем. Заодно упомянутые поддерживающие “башни” служили бы основанием для шлюпочных кранов. Правда, было неясно, как быть с задымлением. Если установить аппаратуру управления огнем ниже уровня среза труб, то она получит очень небольшую дальность действия. Если же установить ее выше, то, по практическому опыту, вплоть до высоты 25 метров она бы сильно задымлялась, не из труб, так от дыма при стрельбе главным калибром. А поддерживающие конструкции и мостик требуемой высотой в 33-35 метров явно выходили за грань реального.
Однако проведенные практические испытания устранили все сомнения, и линкоры получили решетчатые мачты. Более того, этими мачтами постепенно оснастили более старые линкоры, вернувшиеся из знаменитого похода “Великого Белого Флота”, а также несколько самых больших броненосных крейсеров. Сборка новых мачт поначалу шла медленно, и корабли сперва получали по одной такой мачте, затем, по мере готовности, устанавливалась и вторая. Интересно, что как тогда, так и много позже (по крайней мере, до конца 1950-х гг.) действовало жесткое ограничение на высоту мачт – 38 метров, чтобы корабли могли “чисто” проходить под Бруклинским мостом (высота центральной части 41 м при полной воде), направляясь на верфь “Нью-Йорк Нэйви Ярд”.
В общем и целом, новый проект был создан к 26 июня 1905 года. Детальная разработка проходила с июля по ноябрь 1905 г., и 10 ноября чертежи были представлены для утверждения, которое последовало 23 ноября. Секретарь по делам флота поставил свою подпись, завершающую процедуру утверждения проекта, 15 декабря – через 10 дней после закладки британского “Дредноут”. Однако, по контрасту с британским линкором, строительство шло весьма медленно. Спецификации для поставщиков не были выпущены до 21 марта 1906г., при этом до июня все ещб продолжались колебания в вопросе “турбины – паровые машины”. Правительственным актом от марта 1905 г. подтверждалось, что строительство будет финансироваться по бюджету 1906 финансового года, который заканчивался 30 июня 1906 г. Однако реально корабли не были заложены до декабря – уже после вступления в строй “Дредноута”. А ко времени их вступления в строй, в составе британского флота уже находилось четыре дредноута и три линейных крейсера.

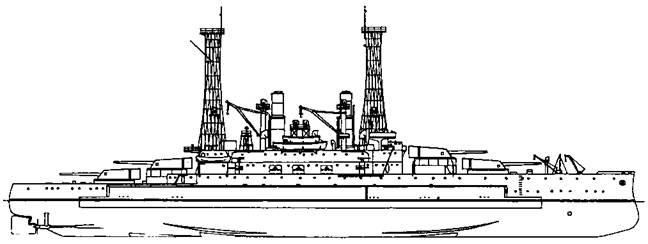

Линейный корабль “Мичиган” (Наружный вид. 1912 г.)
Первые американские дредноуты создавались в крайне стесненном водоизмещении – хотя конструкторы и промышленность способны были создать значительно более крупный корабль. Конгресс наложил на водоизмещение будущих линкоров жесткий лимит в 16000 т. В результате корабли создавались практически в корпусе последних преддредноутов типа "Коннектикут", что не могло не сказаться на характеристиках проекта и практически лишило линкоры модернизационного резерва. Стоимость каждого из кораблей составляла 4,4 млн. долларов, без учета стоимости брони и вооружения.
