Датчики прибора для измерения осадки устанавливались на двух малых кингстонах, по одному в носовой и кормовой частях.

Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.

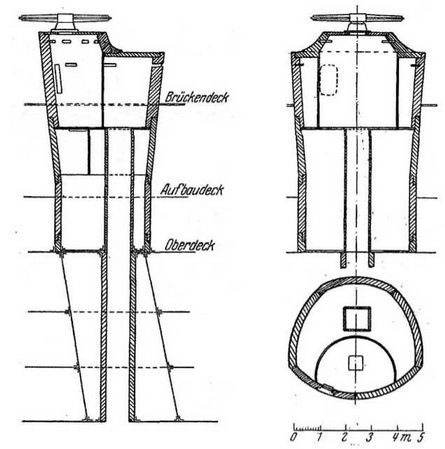

Линейный корабль "Баерн" (Боевая рубка)

Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.

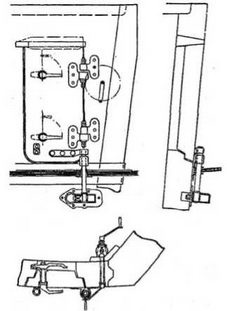

Линейный корабль "Баерн" (Броневые двери для входа в боевую рубку)


Пожарная система

Пожарная магистраль диаметром 140 мм в средней части корабля и 120-70 мм в оконечностях прокладывалась под броневой палубой. Разобщительные клапаны разделяли её на 4 секции, соединенные каждая с паровым трюмно-пожарным насосом. Рабочее давление составляло 6 кг/см². К пожарной магистрали примыкали стояки, подающие воду в вышележащие помещения, причём на каждом предусматривался стопорный клапан под броневой палубой.

В погребах боезапаса устанавливались огнетушители.

Трюмно-пожарные насосы. Имелось три паровых насоса производительностью по 75 т/ час каждый. Один из них находился в носовом котельном отделении левого борта, другой в среднем центральном, а третий — в среднем кормовом. Последние два предназначались также для обслуживания зольных эжекторов и могли использоваться для охлаждения колосников. Кроме того, имелся четвертый насос, производительностью 36 т/час, в среднем кормовом машинном отделении.

Вентиляция и отопление

Искусственная подача воздуха и естественная вытяжка были предусмотрены для вентиляции жилых помещений, помещений на броневой палубе, зарядных и снарядных погребов, отделений торпедных аппаратов, среднего туннеля, гребных валов и коридоров для трубопроводов.

Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.

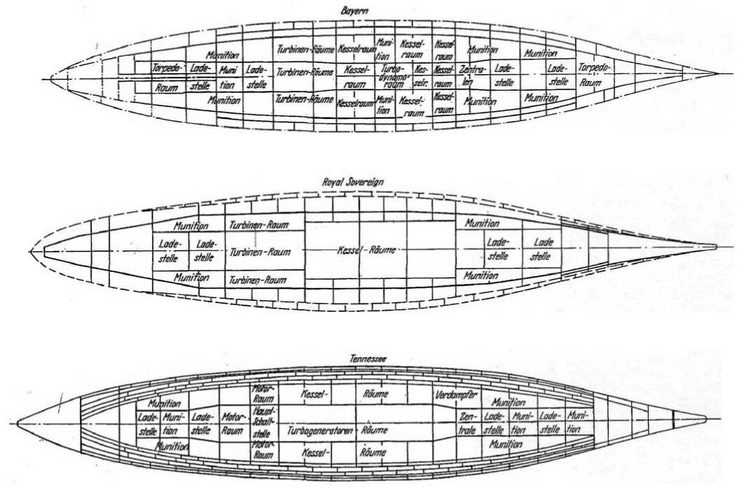

Планы водонепроницаемых отсеков линейных кораблей "Баерн", "Роял Соверен" и "Теннесси"


Естественная вдувная и искусственная вытяжная вентиляция предусматривалась для умывальных, гальюнов, камбузов, сушилок, угольных ям, казематов 150-мм орудий, туннелей бортовых гребных валов, такелажных кладовых. Искусственная вдувная и вытяжная вентиляция предусматривалась и для помещений вспомогательных механизмов, нижней боевой рубки, трансляционной станции, лазарета и жилых помещений на средней и главной палубах.

Впереди башни " А " вентиляционные трубы были сделаны водонепроницаемыми до палубы полубака. Позади башни "А" они водонепроницаемы только до верхней палубы. Для вентиляции междудонных и бортовых отсеков предназначались переносные вентиляторы. Отопление корабля производилось паровыми радиаторами чрезвычайно простой конструкции.

Рефрижераторное устройство предназначалось для обслуживания провизионных кладовых и погребов боезапаса. Имелись две одинаковые установки: одна в носовой и одна в кормовой частях. Носовая установка имела устройство для приготовления льда, так как холодильная камера и склад льда находились в носовой части.

По имеющимся сведениям, при работе машин на полную мощность, при температуре морской воды 30°С и при температуре наружного воздуха 35°С каждая установка могла поддерживать в погребах (кроме погребов для хранения зарядных отделений торпед и салютных погребов) температуру, не превышающую + 30°С;, вырабатывать около 7 кг льда в час и поддерживать в холодильных камерах температуру в среднем +4°С;

По всему кораблю размещались щитки с указателями направления и с пояснительными надписями для облегчения доступа в различные помещения. У каждого люка на переборке крепился щиток со схемой смежного района корабля.

Согласно немецким инструкциям по борьбе за живучесть корабля, предусматривались следующие мероприятия по борьбе с водой:

1) герметизация водонепроницаемых отверстий, в том числе и вентиляционных шахт в поврежденном отсеке и в смежных с ним;

2) обследование уже закрытых отверстий;


Насосы, устанавливавшиеся на линкорах типа "Баерн"

Секция Насосы Производит. т/час Местонахождение
каждый насос всего
I От кормы до кормовой переборки машинных отделений. Электротурбонасос 900 2100 Под снарядным погребом барбета "С"
Главный циркуляционный насос (так же и для отсека II) 1200 Среднее кормовое машинное отделение.
II От кормовой до носовой переборки машинных отделений. Гл. циркуляционный насос 1200 3396 Левое кормовое машинное отделение.
Гл. циркуляционный насос 1200 Правое кормовое машинное отделение.
Электротурбонасос 900 Среднее носовое машинное отделение.
То же, санитарной системы 60 То же.
Трюмно-пожарный насос 36 Среднее кормовое машинное отделение.
III От носовой переборки машинных отделений до кормовой переборки носовых котельных отделений. Вспомогательный циркуляционный насос 900 1950 Под погребом 150-мм. орудия (левый борт).
То же 900 То же, правый борт. То же
Трюмно-пожарный насос 75 Среднее котельное отделение
То же 75 То же
IV От кормовой переборки носовых котельных отделений до переборки впереди башни "В" Электротурбонасос 900 Отсек перед носовым котельным отделением
Электротурбонасос (обе и для секции V) 900 То же, правый борт.
Трюмно-пожарный насос 75 Носовое котельное отделение (левый борт)

3) определение местонахождения пробоин и их размеров;
