Корпус	10569
Броня	13545
Оснащение	4650
Механизмы	205
Вооружение	6569
Водоизмещение порожнем	37738
Команда и запасы	1869
Жидкие грузы в корпусе и машине	618
Топливо, масло и резервная вода	5049
Полное водоизмещение	45752
Корпус:
Блочный коэффициент	0,565
Призматический коэффициент	0,765
Коэффициент полноты ватерлинии	0,679
Коэффициент полноты миделя	0,959
Нагрузка на 1 см осадки	52,6т
Поперечная метацентрическая высота, метров, при водоизмещении, тонн	0,679/38216 1,668/45752

Корпус линкора имел длинный полубак с наклонным бульбообразным форштевнем, округлую крейсерскую форму кормовой оконечности и характеризовался значительным отношением длины к ширине (6,82). Отношение ширины к осадке составляло 3,123 и блочный коэффициент — 0,5709. На большом протяжении подводной части устанавливались скуловые кили для уменьшения амплитуды бортовой качки при волнении. Уже в ходе ходовых испытаний обнаружилось сильное забрызгивание и вибрация носовой оконечности на скоростных режимах движения, для предотвращения чего форштевни «Витторио Венето» и «Литторио» переделали, придав им больший наклон, увеличив высоту и развал бортов бака. Два последних линкора серии «Рома» и «Имперо» получили новые носовые образования еще в процессе постройки. В носовой части размещались становые якоря Холла: два главных по 10,5 тонн и один вспомогательный — в 9,9.

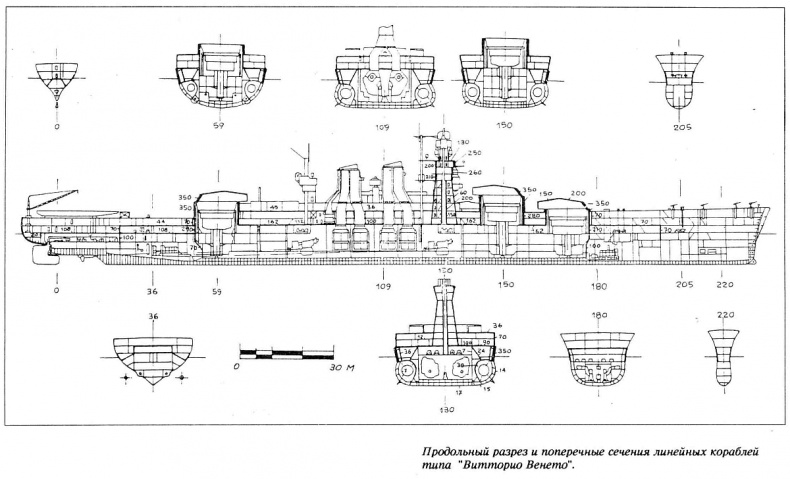

Корпус набирался по смешанной схеме (оконечности — по продольной, а средняя часть — по поперечной) и имел 250 шпангоутов со шпацией от 850 до 1000 мм. Двадцать две главные поперечные водонепроницаемые переборки, простиравшиеся вплоть до верхней палубы, подразделяли корпус на 23 водонепроницаемых отсека. Имелись две непрерывные палубы: верхняя и нижняя, а также шедшие лишь на протяжении части корпуса палуба полубака и три платформы. Двойное дно тянулось на протяжении всей длины, а между барбетами первой и третьей 381-мм башен оно дополнялось еще и третьим.

Самой характерной особенностью линкоров этого типа следует считать известную конструктивную подводную защиту системы Пульезе, отрабатывавшуюся итальянцами с 1921 по 1931 г. с натурными испытаниями на специально переоборудованных танкерах «Бреннеро» и «Тарвизио», давшими очень обнадеживающие результаты. Первоначально такой защитой оборудовали проходившие модернизацию «Чезаре» и «Кавур», где габаритные ограничения старых корпусов не позволили реализовать ее в полном объеме, что удалось сделать лишь на вновь спроектированных кораблях. Конструкция подводной защиты включала в себя два концентрических цилиндра, шедших в подводной части от барбета первой до барбета третьей башни артиллерии главного калибра. Внутренний цилиндр диаметром 3 000 мм изготовлялся из 7-мм стали повышенной сопротивляемости, содержался постоянно порожним и предназначался для поглощения энергии взрыва. Наружный цилиндр диаметром 5 480 мм образовывали двойная обшивка борта толщиной от 10 до 15 мм и противоторпедная переборка толщиной от 28 до 40 мм. Пространство между цилиндрами, называющееся защитной камерой, подразделялось на 16 секций, заполнявшихся топливом и пресной водой, которые, по мере расходования, замещались забортной водой. Далее следовали две фильтрационные продольные переборки, одна толщиной 8–9 мм, а вторая — 7 мм. Ширина защиты на мидель-шпангоуте составляла 7,57 м с каждого борта. Расчетная сопротивляемость подводному взрыву составляла 350 кг тротила. На практике этого достичь не удалось в основном по причине недостаточной прочности клепаных соединений (особенно в районе крепления внешней цилиндрической переборки к днищевым конструкциям), лишь частично подкрепленных электросваркой. Помимо того, внутренний полый тонкостенный цилиндр продемонстрировал прочность, значительно выше расчетной, «не желая» деформироваться и поглощать энергию подводного взрыва. Затопление обширных полостей цилиндра при подводном взрыве могло вызвать образования существенного крена. Для предотвращения этого явления служила мощная противокреновая система, автоматически выравнивавшая крен путем контрзатопления соответствующих отсеков противоположного борта.

Обеспечение надежного бронирования считалось важнейшей задачей для проектирующей организации. Выбору его системы предшествовали широкомасштабные испытания на артиллерийском полигоне Коттрау недалеко от Виареджио, где расстреливались макеты возможных образцов броневой защиты и осуществлялся окончательный выбор технических решений.
