В результате удачных опытов на линкорах "Эмперор ов Индиа" и "Мальборо" в 1933 г. решили построить дополнительную защитную палубу под машинным отделением, а катапульту на башне заменить поперечной в середине корабля и там же установить ангар для самолета.
Последнее решение сделало "Малайю" заметно отличающейся от "Бархэма". Хотя существенные различия этих кораблей были не так значительны, как их внешний вид. Модернизация линкора "Малайя" проходила с октября 1934 по декабрь 1936 г.
Броневая защита
Новая броня из нецементированной стали была положена на среднюю палубу над уже имевшимися 254-мм плитами. Стальные плиты, уложенные дополнительно после Ютландского боя, демонтировали. Над артиллерийскими погребами уложили плиты толщиной 102-мм, а над машинным отделением 63,5 мм. Погреба боезапаса 102-мм орудий на промежуточной палубе также защитили дополнительной броней.
В 1934 г. убедились, что усиление защиты машинного отделения не столь хорошо, как казалось вначале, так как оно увеличивало вес на 260 тонн. А ведь, кроме того, добавлялся вес нового зенитного вооружения и, особенно, брони над погребами. Все это ухудшало остойчивость корабля. Ожидалось, что осадка линкора будет на 14 см больше, чем у "Бархэма" и скорость хода соответственно меньше.
Броня над машинным отделением осталась, но ее вес был компенсирован: тяжелую бронированную боевую рубку заменили меньшей по размерам, сохранив ее нижнюю часть и бронированный купол. Эта модернизация сэкономила 220 тонн веса и почти уравняла те 240 тонн, которые весило зенитное вооружение. Кормовой пост управления торпедной стрельбой был демонтирован, кормовая надстройка увеличена на высоту одной палубы.
Вооружение
102-мм одноствольные зенитные орудия были заменены четырьмя новыми 102-мм спаренными на станках MK-XIX. Два прибора управления огнем МК-III обеспечивали управление при стрельбе по воздушным и надводным целям. Их поставили на фор-марсе и кормовой надстройке.
Зенитную артиллерию ближнего действия составляли две установки системы "Пом-пом" (одна на станоке MK-V, другая — на станоке МК- VI), расположенные на пристройках к самолетному ангару, на уровне дымовой трубы. Были поставлены четыре 12,7-мм пулемета на станках МК-II: два по сторонам боевой рубки (командирского поста), два — на крыше третьей ("X") башни.
По сторонам компасной площадки установили приборы управления огнем для автоматов "Пом-пом", а приборы для 152-мм орудий, стоявшие на этой площадке, перенесли на пристройку к площадке поста управления огнем орудий главного калибра, расположенную в нижней части фор-марса.
В 1934 г. предложили на "Малайе" и "Уорспайте" установить надводные торпедные аппараты (8 533 мм). Но, поскольку это увеличивало вес корабля на 75 т и стоило 58000 фунтов стерлингов, предложение было отвергнуто.
Кормовые подводные торпедные аппараты на "Малайе" в 1931 г. были демонтированы, а в ходе модернизации сняты и носовые.
Приспособления для самолета
Поперечная катапульта типа "Д-Н-Н" была установлена на палубе между дымовой трубой и грот-мачтой. По обе стороны от трубы поставили два ангара, каждый для одного самолета. У каждого ангара располагался кран с электромотором для подъема самолетов и катеров. Корабль мог взять и третий самолет, поместив его на катапульте. Емкости с самолетным горючим находились в носовой части корабля и в трюме.

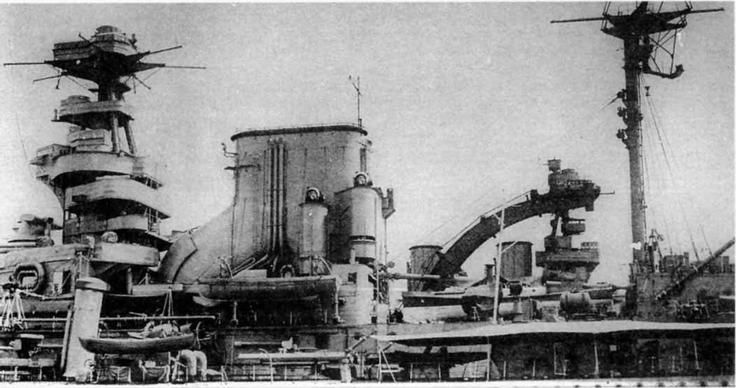

Линейный корабль "Малайя". 1930-е гг.
Перестройка мостиков
Площадки и рубки мостиков перестраивались и расширялись.
Были сделаны следующие изменения: пост управления торпедной стрельбой заменен открытым постом противовоздушной обороны. Повышенная компасная площадка расширена и снабжена полукрышей: ее передняя часть оставалась открытой, чтобы обеспечить круговой обзор воздушного пространства.
Бывшую компасную площадку, переименованную в "верхний мостик", увеличили и защитили стальными листами. Адмиралтейский мостик переименовали в "нижний". Не считая небольших изменений, он остался прежним. Нижнюю прожекторную площадку расширили к корме до переднего края дымовой трубы, она образовала новую "сигнальную" палубу. Кроме флажного поста, на ней расположились 4 60-мм прожектора, 4 254-мм сигнальных прожектора и четыре сигнальных поста.
Площадки боевой рубки и носовая защитная палуба остались в основном без изменений. Разве что сигнальный пост перенесли на новую сигнальную палубу. Прежнюю боевую рубку заменили меньшей по размерам.
На корабле имелись три радиорубки. Основная находилась на главной палубе ниже кормовой надстройки, вторая — на той же падубе, под мостиком, резервная — на средней палубе у носовой башни орудий главного калибра.
Расположение антенн было следующим. Главная: 6 антенн (3 от передатчика, 3 от приемника) между фор-марсом и реем грот-марса. Вспомогательная антенна (для связи с эскадрой) на переднем крае мостика. Устройство типа "50" — антенны между передней и главной звездообразной площадками. Устройство типа "43" — антенны между кормовой надстройкой и реем главной антенны. Устройство типа"75" (ближняя связь артиллерии): принимающая и передающая антенны (штыревые, гибкие) — между передним краем крыши фор-марса и главной "звездой". Средневолновое радиопеленгаторное устройство: антенна на грот-марсе, радиопеленгаторная рубка — на кормовой надстройке.
Тяжелые спасательные шлюпки и катера "Малайи" были заменены современными мотоботами и баркасами. Так как прежняя шлюпочная палуба была занята катапультой, их поставили на крышу ангаров.
Подъемную стрелу у грот-мачты демонтировали, так как для спуска на воду и подъема на борт судов стал использоваться самолетный кран. Малые гребные шлюпки разместили по сторонам от кормовой надстройки. Прежнюю прожекторную площадку разобрали. Поставили четыре 914-мм прожектора: два на новой площадке за дымовой трубой, два на повышенной площадке новой сигнальной палубы.
Перед тем как покинуть верфь, в ноябре 1936 г. "Малайя" вышла в море на ходовые испытания. При этом на корабле еще не было 12,7-мм пулеметов, приборов управления зенитным огнем и 102-мм орудий. Для испытаний с длительной перегрузкой силовой установки 4 ноября в 8 ч. 30 мин. линкор вышел из залива Коусэнд. Он имел водоизмещение 31650 т.

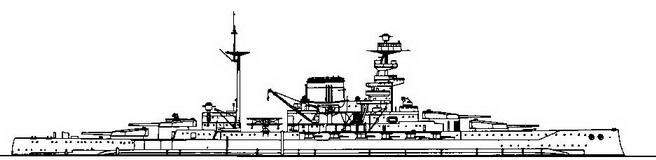

Линейный корабль "Малайя". 1937 г. (Наружный вид)
Испытания проходили на мерной миле в Полперро. Погода была хорошей, хотя и пасмурной, ветер северо-восточный 2 балла. Чтобы проверить лаги, сделали два пробега на скорости 15 узлов, а затем в течение 2 часов корабль шел полным ходом. Прохождения на мерной миле дали следующие результаты: скорость хода 23,4 узла при мощности машин 75000 л.с. В течение 40 минут скорость сбрасывалась, после чего были выполнены пробеги на скорости 20, 18, 12 и 9 узлов. Наконец в 18 часов корабль вернулся в залив Коусэнд.
