Как в 1918 г. за следующими исключениями:
Средняя палуба. 127-мм броня (102 мм нецементированной + 25 мм высокоэластичной) над погребами боеприпасов. 89- мм броня (63,6 мм нецементированной + 25,4 мм высокоэлластичной ) под машинным отделением.
Боевая рубка (командный пункт). Старая рубка демонтирована. Она заменена меньшей по размерам со стенками толщиной 127 мм. Демонтирован кормовой пост управления торпедной стрельбой.
Машины:
Главные машины остались без изменений с момента постройки. Запас топлива (1945): 3298 т мазута и 119 дизельного топлива.
Трагический 1941-й
Неприятности для англичан начались в мае-июне 1941 г. в ходе битвы за Крит, которая завершилась катастрофой для британских военно-морских сил в Восточном Средиземноморье. Немцы обладали абсолютным превосходством в воздухе, и, где бы не появлялись английские корабли, они тут же обнаруживались и подвергались атаками авиации.
Было потоплено или повреждено значительное количество боевых кораблей Великобритании, ее флот был серьезно ослаблен. Повреждения получили и три британских линкора. Но только "Уорспайт" получил такие тяжелые повреждения, что возник вопрос о его отзыве из Средиземного моря.

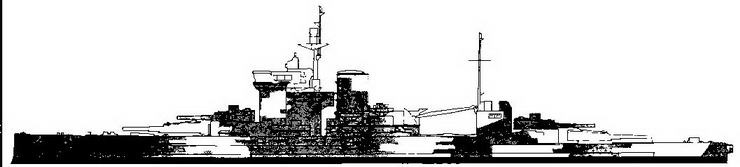

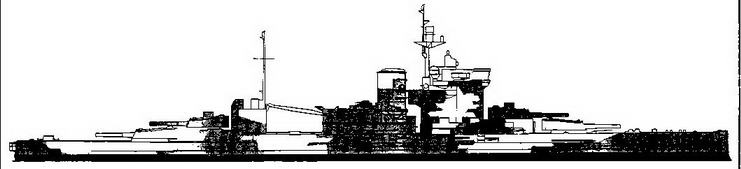

Линейный корабль "Уорспайт". 1942 г. (Камуфляжная раскраска левого и правого бортов)

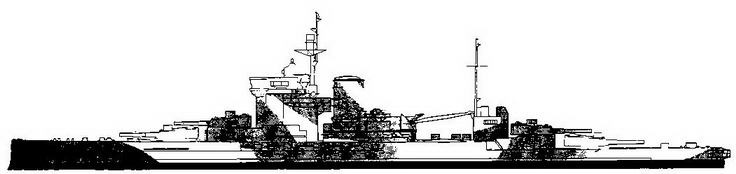

Линейный корабль "Уорспайт". 1943 г. (Камуфляжная раскраска левого борта)
Во второй половине дня 22 мая 1941 г. "Уорспайт" находился северо-западнее Крита в Киферском проливе, когда его обнаружили немецкие самолеты. Линкор получил прямое попадание 250-кг бронебойной бомбы в палубу бака справа от дымовой трубы. Она взорвалась на верхней палубе в батарее 152-мм орудий. Палуба бака была повреждена на площади 27,5x9,2 м. а верхняя — на площади 40x9,2 м. В верхней палубе образовалась пробоина 2,5x1,9 м. За взрывом последовал пожар. Два 152-мм орудия были серьезно повреждены, а спаренная 102-мм пушка взрывом выброшена за борт.
Пожар удалось быстро ликвидировать, но дым и газы заполнили котельный отсек № 3, так что людям пришлось его покинуть. Убило 38 человек, ранило 31. "Уорспайт" все же оставили в строю, но было решено не устанавливать новые 152-мм орудия, поскольку взрыв ослабил несущие конструкции.
24 мая линкор вернулся в Александрию, где был выполнен первоочередной ремонт, после чего "Уорспайт" должен был направиться в США для окончательного восстановления. Но в ночь с 23 на 24 июня он опять получил повреждения во время налета на Александрию немецкой авиации. 500-кг бомба упала рядом с кораблем и взорвалась под водой по правому борту на уровне первой ("А") башни.
Верхние и нижние листы буля повредило на протяжении 18,3 м, буль заполнило водой на 27,5 м. Однако эти повреждения не препятствовали выходу в море, и 25 июня 1941 г. "Уорспайт" направился в США. 11 августа он стал в док на верфи в Бремертоне. Его ремонт закончился 28 декабря.
В тот же день и во время того же налета, когда пострадал "Уорспайт", был поврежден и линейный корабль "Вэлиант".Он получил попадания двумя 50-кг бомбами, которые взорвались на верхней палубе у третьей ("X") башни. Сравнительно небольшие бомбы причинили кораблю лишь мелкие повреждения. Третья бомба такого же калибра взорвалась в море вблизи буля и повредила его, заполнив водой. Все эти повреждения были устранены в Александрии.
Во время операции по овладению островом Скарпанто, захваченным немцами, 27 мая 1941 г. пострадал от воздушного налета линкор "Бархэм". При налете пикирующих бомбардировщиков "Юнкерс-87", в него попала 250-кг бомба, взорвавшаяся на крыше четвертой ("У") башни. В крыше образовалось отверстие диаметром 45,7 см, а броневая плита толщиной 10,79 см оказалась слегка изогнута и приподнята, был серьезно поврежден 12,7-мм пулемет, стоявший на башне. От осколков бомбы воспламенялись пороховые заряды, и пожар повредил электрический кабель. Через 20 минут он был потушен.
Линейный корабль "Куин Элизабет". 1942 г. (Наружный вид)
Вторая 250-кг бомба взорвалась в воде рядом с кораблем. Нижняя часть буля была при этом слегка повреждена и изогнута. Образовалась пробоина 6x4,9 м, хлынувшая в нее вода вызвала крен 1,5°, который выровняли перекачкой нефти на другой борт. Ремонт занял 2 месяца, и его провели в Александрии. Однако в дальнейшем судьба "Бархэма" сложилась трагически.
24 ноября 1941 г. адмирал Каннингхэм вышел из Александрии с главными силами: линкорами "Куин Элизабет", "Бархэм" и "Вэлиант" в сопровождении восьми эсминцев. Он взял курс на Бенгази, чтобы поддержать отряд крейсеров, занятые поисками двух нефтяных конвоев, которые доставляли немецким войскам горючее из Румынии. На следующий день в 16 ч. 25 мин. "Бархэм" был торпедирован немецкой подводной лодкой "U-331", которой командовал капитан-лейтенант Тизенгаузен. Лодке удалось незамеченной проскользнуть сквозь охранение эсминцев. Она выпустила четыре торпеды, три из которых попали в левый борт "Бархэма" между дымовой трубой и четвертой ("У") башней.
Линкор быстро накренился, а когда крен достиг 40°, лег на борт. Через 4 минуты после взрыва торпед сдетонировали кормовые погреба боеприпасов орудий главного калибра, причем образовались огромные пробоины в борту и верхней палубе. Корабль окутало облако дыма, а когда он рассеялся, на поверхности воды плавали только обломки. Погиб командир "Бархэма" капитан первого ранга Кук, 861 человек из его команды. Удалось спасти флагмана дивизии линкоров вице-адмирала Придхэм-Уиппела и 395 матросов и офицеров.
Точную причину взрыва погребов установить не удалось, слишком быстро затонул линкор. Комиссия, расследовавшая обстоятельства гибели "Бархэма", высказала предположение, что возник пожар в погребах боеприпасов 102- мм орудий, который перекинулся на другие погреба. После попадания торпед вышли из строя средства внутрикорабельной связи и освещение, к тому же быстро возник сильный крен — все это помешало предпринять хоть какие-то меры по спасению корабля.
Потеря "Бархэма" была столь тяжела, что долгое время сведения о гибели линкора сохранялись в тайне.
