Артиллерийское вооружение
Главным калибром линкоров "Дредноут" и типа "Беллерофон" являлись десять 305-мм орудий "МК-Х" с длиной ствола 45 калибров. В связи с увеличившейся дистанцией боя возникла неотложная задача: разработать более эффективные тяжелые орудия. С этой целью было сконструировано новое 305-мм орудие. Оно обеспечивало более высокую начальную скорость снаряда и получило обозначение "MK-XI". Это орудие предназначалось для дредноутов следующего поколения. Высокая начальная скорость снаряда объяснялась усиленным зарядом и удлинением ствола до 50 калибров.
Однако усиленный заряд не всегда сгорал полностью, и его горение продолжалось и после того, как снаряд вылетал из ствола. Скорость горения могла меняться от выстрела к выстрелу, а значит, и балистические характеристики такого орудия были неустойчивы.
Неудачный проект 305-мм орудия "MK-XI" заставило серьезно обдумать проблему повышения боевой мощи тяжелой артиллерии. Было решено вместо увеличения начальной скорости снаряда повысить его вес и ввести 343-мм орудия. Эффект был гарантирован, т. к. 343-мм снаряд, весящий 567 кг, терял скорость полета не так быстро, как 305-мм, весящий всего 386 кг. Начальная скорость 343-мм снаряда орудия "MK-V" оказалась такой же, как у 305- мм орудия "МК-Х", но меньше, чем у 305-мм орудия "MK-XI". Однако, его конечная скорость и пробивная сила на больших дистанциях стала выше. 343-мм орудия оказались очень удачными, они совершенствовались и были приспособлены под снаряд весом 879 кг.
381-мм орудие МК- I" создавалось по тому же принципу: тяжелый снаряд и меньшая скорость полета. Оно оказалось еще более удачными и стало, возможно, самым эффективным крупным орудием, которым когда-либо располагал флот Великобритании. При разработке это орудие из соображений секретности именовали "356-милли- метровым".
Конструкция башен для двух 381-мм орудий была такой же, как и для двух 343-мм. Уже в ходе проектирования большое внимание уделялось отдельным ее деталям, поскольку повышались сила отдачи и усилие, необходимое для вращения башни. Особенно заботило последнее обстоятельство. Орудия имели угол возвышения 20°, что обеспечивало дальность стрельбы 22420 м, и могли заряжаться в любом положении как в вертикальной, так и в горизонтальной плоскости. Максимальная скорострельность достигала 2 выстрела в минуту. Вращение башни обеспечивала гидравлика, что облегчало выполнение ручного наведения орудий.
Основные баллистические данные британских орудий главного калибра
| Калибр (мм) |
305 |
305 |
343 |
343 |
381 |
| Марка |
X |
XI |
V |
V |
I |
| Длина ствола (калибров) |
45 |
50 |
45 |
45 |
42 |
| Вес орудия без замка (кг) |
57 708 |
66 700,4 |
76 198,4 |
76 198,4 |
98 704,4 |
| Вес снаряда (кг) |
385,55 |
385,55 |
566,98 |
635,02 |
870,89 |
| Вес заряда (кг) |
117 |
139,25 |
132,9 |
134,7 |
194,1 |
| Начальная скорость снаряда (м/сек) |
869,25 |
918,05 |
723,5 |
762,5 |
747,25 |
| Начальная энергия снаряда (мкг) |
14 827 797 |
16 429 334 |
19 571 143,6 |
18 792 200 |
24 110 365 |
| Бронепробиваемость снаряда (см) при начальной энергии |
40,6 |
42,6 |
43,9 |
43,9 |
45.7 |
| Конечная скорость снаряда (м/сек) на дистанции 9140м |
579,5 |
610 |
579.5 |
554,25 |
554,25 |
| Конечная энергия снаряда (мкг) на дистанции 9140 м |
6 587 723 |
7 299 976,8 |
9 688 010 |
10 287 316.6 |
14 107 700 |
| Бронепробиваемость снаряда(см)на дистанции 9140 м |
25,9 |
28,4 |
32 |
31,77 |
35.6 |
Перед закладкой "Куин Элизабет". 21 октября 1912 г.

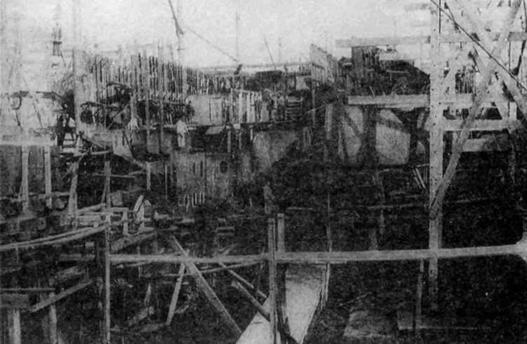

Корпус линкора "Куин Элизабет" на стапеле (вверху) и перед спуском на воду 16 октября 1913 г.
