Броневая защита Расположение брони было почти таким же, как на линкорах типа "Айрон Дьюк". В чем-то броневая защита новых линкоров была усовершенствована, в чем-то ослаблена. В целом бронирование кораблей типа "Куин Элизабет" следует признать недостаточным, но, имея в виду их возросшее водоизмещение частично оправданным и сомнительно, что даже кардинальное усиление защиты принесло бы пользу этим кораблям.
Основная часть броневого пояса тянулась вдоль корпуса от барбета первой башни ("А") до барбета четвертой ("У") и имела ширину около 4 м.
Она состояла из плит длиной 4,57 и шириной 3,96 м. Высота той части броневого пояса, где он имел максимальную толщину (330 мм), равнялась 2,28 м. Вверх пояс продолжался еще на 1,21 м при толщине 152 мм, вниз — на 91,4 см при толщине 203 мм. Такое расположение бортовой брони было более прогрессивно по сравнению с линкорами типа "Айрон Дьюк", у которых она состояла их трех полос, образованных плитами толщиной 203, 305 и 229 мм. Но верхняя часть броневого пояса у кораблей типа "Айрон Дьюк" была сильнее: 203 мм против 152 мм.
Боевая осадка[* Теоретически это средняя осадка между максимальной и минимальной.] линкоров типа "Куин Элизабет" равнялась 9,47 м, при этом броневой пояс на 1,85 м находился ниже ватерлинии. В остальном броневая защита новых линкоров походила на таковую линейных кораблей типа "Айрон Дьюк", но толщина палуб была меньше. Это было опасно, особенно при попаданиях снарядов с больших дистанций. Не случайно после Ютландского сражения над артиллерийскими погребами на промежуточной палубе у кораблей типа "Куин Элизабет" были уложены плиты из высокоэластичной стали толщиной 254 мм.

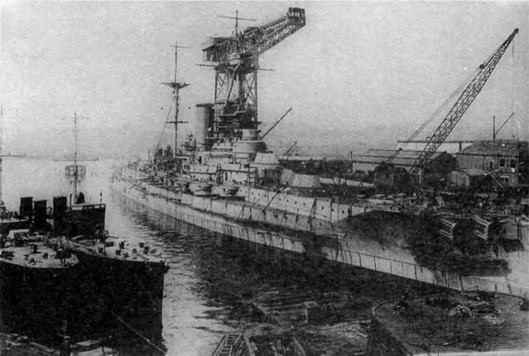

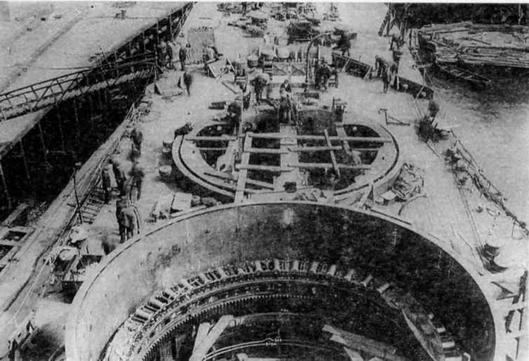

"Бархэм" у достроечной стенки. 17 мая 1915 г. (вверху) и 7 июня 1915 г.
Подводная защита
Первоначальный проект предусматривал установку противоторпедных сетей, но в июле 1912 г. возникли серьезные сомнения в ее целесообразности, так как среди моряков преобладали высказывания против этого сложного и громоздкого средства защиты. Огонь артиллерии без труда повреждал или совсем разрушал противоторпедные сети, а это, в свою очередь, могло привести к повреждению казематных орудий и рулевых устройств. Установка стрел для сетей ослабляла бортовую броню, т. к. они были очень тяжелыми (около 120 т), а вероятность их использования расценивалась не высоко. В июле 1912 г. на борту корабля "Энчант- ресс" состоялось совещание, и в результате оживленной дискуссии при одном голосе против было решено исключить установку противоторпедных сетей.
Сэкономленный вес использовали для усиления внутренней защиты корпуса от мин и торпед. Эта защита состояла из двух продольных переборок толщиной 5,08 см, которые тянулись от носового до кормового торпедного отсека и от средней палубы до днища. Их оконечности замыкали поперечные переборки толщиной также 5,08 см, которые после Ютландского сражения были усилены 2,54-сантиметровыми листами.
Продольные переборки частично проходили сквозь цистерну для нефтяного топлива, что увеличило нагрузку на нее. Это потребовало тщательного расчета конструкции цистерны, обеспечивающей ее прочность и непроницаемость. Вся система была испытана на опытном устройстве, установленном на старом линейном корабле "Худ". Испытания должны были выяснить, насколько внутренняя защита новых линкоров оправдает себя при поражении их корпуса минами и торпедами. На основании полученных результатов были внесены некоторые усовершенствования в окончательный проект.

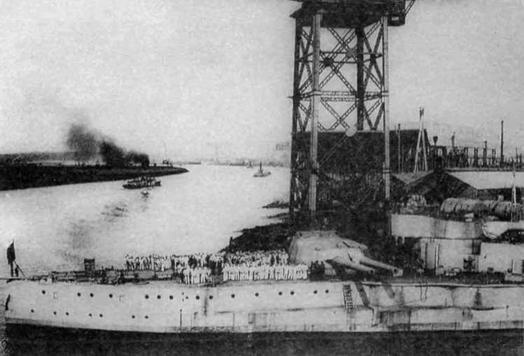

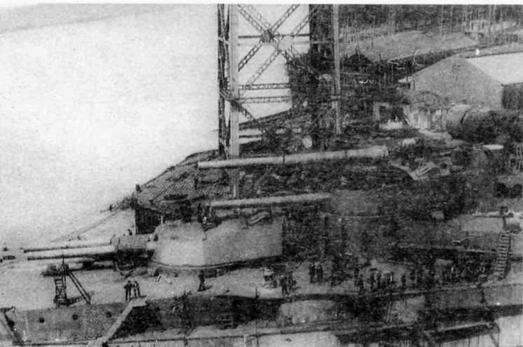

"Бархэм" у достроечной стенки В июля (вверху) и 25 августа 1915 г.
Машинная установка
Турбины располагались двумя группами. Каждая группа состояла из турбин низкого давления для переднего и заднего хода, работающей на внутренний вал, и турбины высокого давления для переднего и заднего хода, работающей на внешний вал.
Машинное отделение разделялось на три продольных отсека. Турбины низкого давления находились в среднем отсеке, а турбины высокого давления — во внешних.
Редукторы для поддержания экономического хода находились в передней части отсеков турбин высокого давления.
На линкорах "Куин Элизабет", "Уорспайт" и Малайя" были установлены турбины Парсонса, а на кораблях "Бархэм" и "Вэ- лиант" — Браун-Кертиса.
24 котла в четырех отсеках производили необходимый для турбин пар под рабочим давлением 12,3 атм. На "Уорспай- те" и "Бархэме" стояли котлы Ярроу, на остальных кораблях — Бабкок- Уилкокса; Силовая установка была рассчитана на скорость хода 23 узла при нормальной мощности 56000 л.с. и 25 узлов при форсированной мощности 75000 л.с. За немногим исключением силовая установка соответствовала запланированным параметрам, но из-за увеличения водоизмещения кораблей по сравнению с конструктивным, ее мощность на тонну водоизмещения существенно уменьшилась. Почти все корабли этого типа в только благоприятных условиях развивали скорость 25 узлов. Однако на практике этому препятствовали многочисленные неблагоприятные факторы: возросшее водоизмещение, обрастание днища, погодные условия и т.д.
Продолжающаяся война помешала проведению нормальных ходовых испытаний, полученные данные оказались неполными, а иногда и сомнительными. Ниже приводятся некоторые результаты испытаний во время первой мировой войны.
"Уорспайт"
Испытания у западного побережья Ирландии 11 апреля 1915 г.
1) Режим работы турбин: с полной нагрузкой. 1½ часа, мощность 56580 л.с., скорость вращения гребных валов 274 об/мин., скорость хода 24,1 узла, расход топлива 45,7 т.
2) Режим работы турбин: с перегрузкой, 2 часа. Мощность 75510 л.с., скорость хода 24,65 узла. Корабль покинул док 22 марта 1915 г. за 20 дней до испытаний.

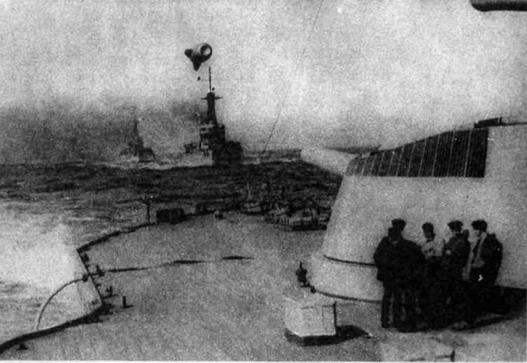

На юте линкора "Куин Элизабет" . 1915 г.
Результаты ходовых испытаний линкоров "Вэлиант", "Уорспайт", "Бархэм" и "Малайя" в 1919 г.
| Корабль |
Продолжит. испытаний (ч) |
Дата |
Место испытаний |
Вращение валов (об/мин) |
Мощность турбин (л с.) |
Средняя скорость (уз) |
Расход топлива (т) |
Дата последующего докования |
| "Вэлиант"1 |
1 |
11.03.19 |
Рейс в Плимут |
273.2 |
57 703 |
23 |
33 |
9.03.18 |
| "Уорспайт"2 |
2 |
11.03.19 |
У сев-зап. побережья Шотландии |
296 |
75 800 |
23.5 |
|
25.03.18 |
| "Бархэм"1 |
1 |
21.02.19 |
Рейс в Инвенгордон |
289,9 |
72 872 |
23.8 |
— |
— |
| "Малайя" |
1 |
11.03.19 |
Рейс в Портсмут |
305.85 |
76 740 |
24.9 |
45 |
|
| 1 "Вэлиант" провел еще четыре ходовых испытания по пути в Плимут большей продолжительности (в сумме 14-16 часов), во время которых максимальная скорость была 23,5 уз при мощности турбин 66 570 л. с. |
| 2 "Уорспайт" во время испытаний имел осадку 10,01 на нос и 10,07 на корму, водоизмещение 32 500 т. |
| 3 "Барххи" во время испытаний имел осадку 9,48 на нос и 9,63 на корму, водоизмещение 30 500 т. |
