Вентиляционные системы, к которым предъявлялись повышенные требования по обеспечению противопожарной безопасности, такие как: вентиляция снарядных и зарядных погребов, отделений торпедных аппаратов, склады стрелкового оружия и боеприпасов к ним, склады хранения электролитов и кислот, лакокрасочных материалов, малярная и т.п., обеспечивались необходимым количеством противопожарных клапанов и заслонок для предотвращения распространения открытого огня (в случае пожара) по воздуховодам в другие отсеки и были выделены в строго индивидуальные вентиляторные системы.
Принудительная вентиляция предусматривалась также для: помывочных отделений (умывальных, бань, душевых), гальюнов, камбузов, сушилок, угольных ям, казематов 102-мм орудий, лазарета, склада хранения провизии, вещевых складов, генераторной, главной и аварийной электростанций.
Вентиляторы, предназначенные для принудительного воздухообмена машинного отделения и котельных отделений, располагались непосредственно в различных отсеках указанных отделений с выводом наружу выхлопных и заборных вентиляционных шахт.
Котельное и машинное отделения имели собственную систему вентиляции. Для подачи свежего воздуха в котельные отделения были предназначены восемь центробежных вентиляторов с диаметром рабочего колеса 1,27 м, приводимые во вращение электродвигателями постоянного тока. Скорость вращения (число оборотов) рабочего колеса выбирались в зависимости от заданных параметров (при естественной или форсированной тяге); давление воздуха в сети, подаваемой объем и т.п. Число оборотов рабочего колеса регулировалось при помощи шкивов. В среднем, приточные вентиляторы котельного отделения могли поставить до 240000 м3/ч свежего воздуха. Выход отработанного воздуха из котельных отделений осуществлялся естественным путем через выхлопные шахты с воздушными клапанами.
В турбинные отсеки машинного отделения свежий воздух подавался четырьмя центробежными электровентиляторами с диаметром рабочего колеса 1270 мм и общей производительностью до 100000 м3/ч. Отсеки главных и вспомогательных холодильников были обеспечены четырьмя приточными центробежными электровентиляторами с диаметром рабочего колеса 760 мм и общей производительностью до 40000 м3/ч. В отсеки вспомогательных механизмов свежий воздух нагнетался центробежными электровентиляторами (для каждого отсека отдельным) с диаметром рабочего колеса 455 мм и производительностью до 5000 м3/ч. Для нормального воздухообмена отсеки машинного отделения имели такое же количество вытяжных электровентиляторов, а также вентиляционными шахтами для естественной вентиляции с дефлекторами и эжекционными головками.
Кроме котельных и машинного отделений принудительная приточная вентиляция обеспечивала свежим воздухом следующие помещения и отсеки: помещения на броневой палубе, туннели гребных валов и коридоров для трубопроводов, зарядных и снарядных погребов, отсеков торпедных аппаратов, помещений главной и аварийной электростанций, машинного отделения шпилей, нижней боевой рубки, лазарета, жилых помещений на средней и главной палубах, кузницы, механический и столярноплотничной мастерских и других технических помещений на корабле.
Все жилые помещения команды были обеспечены системой приточной вентиляции с трехкратным обменом воздуха и скоростью движения последнего не более 0,5- 1,0 м/с. В холодный период приточный воздух подавался в помещения личного состава через паровые калориферы для поддержания комфортной температуры воздуха с последующим выходом загрязненного воздуха через дверные решетки в коридор. Для регулирования объема подаваемого воздуха в вентиляционных камерах имелись воздушные клапаны, а в помещениях на раздаточных воздуховодах - шторки.

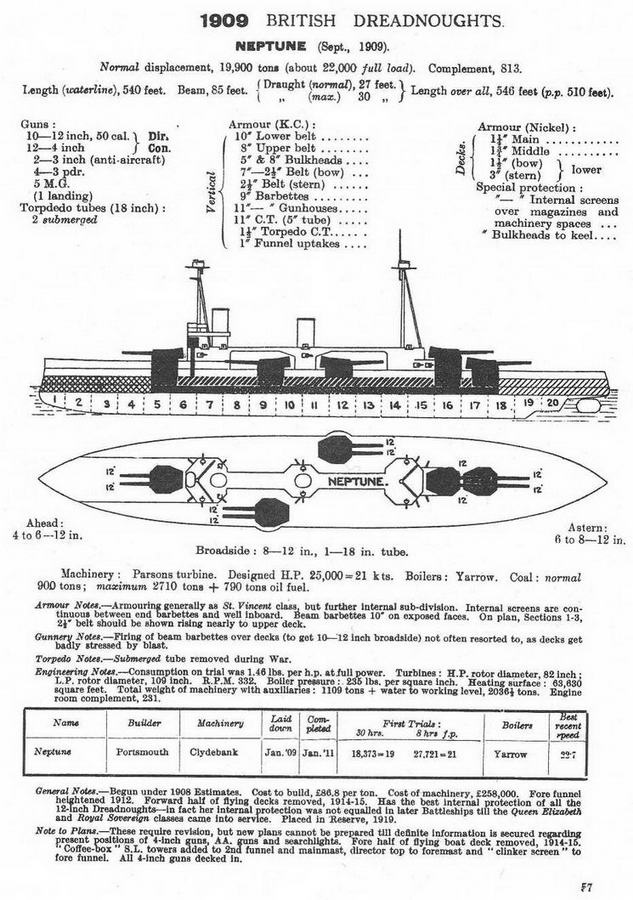

Линейный корабль "Нептун".
(Сведения о корабле, опубликованные в английском справочнике "JANE’S FIGHTING SHIPS". 1919).
Для вентиляции междудонных и бортовых отсеков предназначались переносные электрические вентиляторы. Для снижения шума венткамеры покрывали шумопоглащающими материалами, а в воздуховодах устанавливали шумоглушители. Вентиляционные шахты были выведены в кожухи дымовых труб и палубные надстройки. Вырезы в палубах (в местах прохода вентиляторных шахт) прикрывались броневыми колосниковыми решетами.
Отопление на корабле осуществлялось стальными паровыми грелками и предназначалось в основном для жилых помещений, лазарета, мастерских, хозяйственных кладовых, санитарно-гигиенических помещений (бань, душевых, помывочных, гальюнов и т.п.), коридоров, тамбуров и т.д. Поступивший от распределительного коллектора парового котла в отопительную систему свежий пар имел давление 2,5-3,0 кгс/см2 и температуру 120- 130°С. Стальные грелки в виде оребренных труб были снабжены легкосъемными кожухами, температура на поверхности которых не превышала 70-75°С. За паровыми котлами устанавливались конденсатоотводчики.
Согласно требованиям обеспечения живучести корабля и в целях сохранения принятого на Королевском флоте подразделения на непроницаемые отсеки, при устройстве систем вентиляции избегали прорезывания под воздуховоды поперечных водонепроницаемых переборок. Поэтому, по мере возможности системы приточно-вытяжной вентиляции монтировались и предназначались строго индивидуально для каждого главного непроницаемого отсека и работа каждой вентиляционной системы осуществлялось независимо от других. Все эти меры способствовали устранению опасности проникновение воды из одного отсека в другой в случае аварии.
Система электрооборудования "Нептуна" в целом соответствовала той, что использовалась в линейных кораблях типа "Сент-Винсент". На корабле установили четыре динамо-машины, суммарной мощностью 400 квт, которые находись в сухих, отапливаемых помещениях главной палубы. Электрогенераторы вырабатывали постоянный ток напряжением 200 в в электрической сети.
Распределение электроэнергии шло от центрального щита на питание: электродвигателей механизмов орудийных башен главного калибра; электродвигателей вентиляторов; электродвигателей водоотливных насосов и насосов системы холодного водоснабжения бытовых помещений: кают, кубриков, лазарета, камбузов, бань, ванных комнат и т.п.; электродвигателей шлюпочных кранов, лифтов, лебедок для погрузки угля и подъема шлака; электродвигателей станков мастерских; электродвигателей насосов подачи подогретой нефти к топкам котлов и насосов перекачки нефти на борт в топливные цистерны; на освещение лампами накаливания (около 1500 электроламп от 15 до 50 вт) внутренних помещений; на работу семи 36-дюймовых (9144 мм) ламповых прожекторов; сигнальной станции и приемо-передающих устройств радиорубок; систем управления артиллерийской стрельбой; холодильных установок; ледоделательной и хлебопекарной машины; опреснительных установок и ряда других устройств.
Две динамо-машины приводились в действие вертикальными паровыми машинами, а две - дизельными двигателями. Дизель-динамо были подключены к аварийному электрощиту и обеспечивали электроэнергией бортовую сеть корабля на случай полного вывода из строя котлов и паропроводов в бою.
