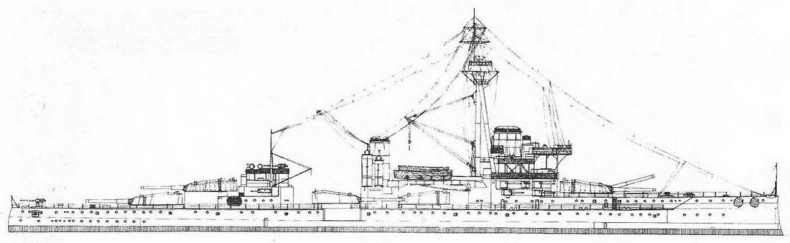

Линейный корабль "Геркулес". 1918 г. (Наружный вид и вид сверху)
Из книги R.A. Burt "British Battleships of world war one". Annapolis. 1986.
Состав и размещение радиотелеграфного оборудования и сигнальной станции на "колоссусах" соответствовало "Нептуну". Размещение экипажа было таким же как и на "Нептуне".
Не без интереса можно обратиться к воспоминаниям капитана 1 ранга Г.К. фон Шульца, когда он с апреля 1915 года был представителем русского флота при Гранд Флите. Он писал: ".. .На "Геркулесе" офицерские помещения и командирская каюта, вопреки старым традициям, находилась в носовой части. Это новое устройство ввел в английском флоте создатель "Дредноута" - известный адмирал Фишер. В походе это было весьма удобно, так как офицеры находились, таким образом, всегда поблизости от командного поста, но на якоре с этим были связаны столь большие неудобства, что от этой системы расположения кают впоследствии отказались во всех флотах, в том числе и в английском".
И далее он продолжает: "... Мое помещение находились в носовой части корабля, рядом с командирской каютой и было совершенно одинаково с ней. Оно состояло из приемной, спальни и ванной комнаты. Столовая была общая. Я должен сознаться, что в русском фоте я не встречал, не говоря уже о командирских каютах, адмиральских помещений такого размера. В моей приемной был большой камин, который я впоследствии научился ценить в темные, холодные, осенние вечера".
Экипаж, предусмотренный штатным расписанием для мирного времени, составлял: на "Колоссусе" в 1911 году 751 человек, на "Геркулесе" 778 человек, в июле 1916 году 791 человек. Согласно Г.К. фон Шульца личный состав Гранд Флита в то время был свыше 60 тыс. человек.
Модернизации
На момент готовности "Геркулес" имел такие же технические характеристики, что и "Колоссус". Корабли типа "Колоссус" во многом были схожи с "Нептуном", хотя в их внешнем виде ощущался некий дисбаланс по сравнению с их старшим "братом" из-за отсутствия треногой грот- мачты. Кроме того существовали еще некоторые отличия от Нептуна", а именно:
1. Носовая дымовая труба на "колоссусах" была значительно больше по своим габаритам, чем кормовая. Расстояние от верхнего края носовой кормовой дымовой трубы до нормальной ватерлинии было следующим: на "Колоссусе" 22,86 м, на "Геркулесе" 21,95 м, после поднятия-25 м.
2. Носовая палубная надстройка имела большую протяженность, а надстройка на миделе - меньшую.
3. Ходовой мостик полностью не охватывал носовую дымовую трубу.
По завершении постройки и "Колоссус" и "Геркулес" были практически неотличимы, за исключением небольшой детали: на дымовых трубах "Колоссуса" страховочные сетки кожухов дымовых труб были очень выпуклыми, в то время как кожухи дымовых труб "Геркулеса" казались ниже обычного.
Характерной особенностью обоих линкоров стало необычное расположение компасной площадки, установленной в 1911 году. На первых "дредноутах" компасная площадка располагалась в верхней части носовой мостиковой конструкции (как правило над штурманской площадкой), в проекте нового линкора компасная площадка была отнесена к кормовой оконечности навесной палубы, поскольку близкое соседство компаса с "компактно" расположенными бортовыми башнями отрицательно повлияло бы на его магнитные свойства.

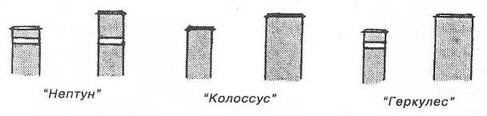

Опознавательные марки на трубах линейныйх кораблей типа "Нептун" (Из книги О. Parkes British Battleships. London. 1966.)

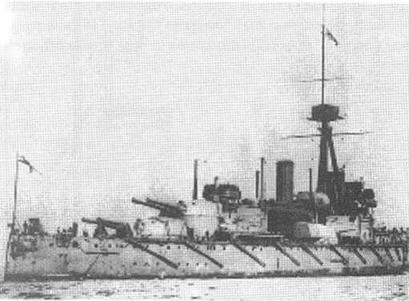

"Колоссус" после вступления в строй. 1911 г.
В ходе дальнейших модернизаций (установка дополнительного оборудования, вооружений и т.п.) внешний вид как "Колоссуса, так и "Геркулеса" претерпевал значительные изменения. В 1912-1913 годах пост управления, разместившийся на фор-марсе "Колоссуса" был основательно переделан, в то время как на "Геркулесе" он остался без изменений. На крыше орудийной башни "X" "Геркулеса" установили дополнительный дальномер с короткой базой.
На обоих кораблях две пары 610-мм ламповых прожекторов перенесли на кормовую надстройку в качестве резервных. Позже на "Колоссусе" убрали две пары прожекторов с ходового мостика и две пары с кормовой надстройки, которые установили порознь (на небольшом расстояния один от другого) на вновь смонтированной над носовой надстройкой прожекторной платформе.
На "Геркулесе" практически проделали тоже самое: две пары прожекторов с кормовой надстройки установили на прожекторную платформу, расположенную над носовой надстройкой и к ним добавили еще пару прожекторов. Кроме этого штурманская платформа на "Геркулесе была выдвинута далеко вперед, а носовая дымовая труба приподнята примерно на 10 футов (3,048 м) с целью уменьшения задымления и покрытия копотью мостиков. В 1912 году на кожухи дымовых труб обоих линкоров были нанесены опознавательные марки: на "Колоссус" - на небольшой высоте одна красная марка на каждой трубе, на "Геркулесе на каждой трубе по две красных марки.
В 1913-1914 годах на "Колоссусе", на носовой палубной надстройке у основания опорных ног фок-мачты оборудовали небольшие посты управления. Тогда же две пары прожекторов, находившихся на носовой палубной надстройке, подняли на крылья ходового мостика правого и левого борта, еще одну пару разместили на прожекторных платформах, установленных на небольшой высоте от основания опорных ног фок-мачты. На "Геркулесе" на носовых 4-дюймовых (102-мм) противоминных орудиях установили противоосколочные щиты.
В 1914 году в связи с начавшейся войной на дымовых трубах обоих линкоров были закрашены опознавательные марки.
В 1914-1915 годах на обоих линкорах, на отдельной платформе, смонтированной ниже фор-марса, установили рубку с прибором управления артиллерийским огнем (ПУАО) главного калибра. Тогда же к артиллерийскому вооружению обоих линкоров добавили по два 3-дюймовых зенитных орудия, которые разместили: одно - на верхней платформе кормовой палубной надстройки, одно - по правому борту на кватердеке, в кормовой его части.
Демонтировали кормовую часть навесной палубы, а компасную площадку перенесли на штурманский мостик, так же как это было выполнено на "Нептуне". Была снята брам-стеньга, а стеньга уменьшена по высоте. На топе мачт обоих коротких деррик-кранов, размещенных на кормовой палубной надстройке, установили небольшие полые стеньги для коротковолновых радиоантенн. Короткие деррик-краны, располагавшихся по обоим краям кормовой дымовой трубы, демонтировали.
В 1915-1916 годах на "Колоссусе" две пары прожекторов сняли с мостика и перенесли на верхнюю площадку кормовой палубной надстройки. На "Геркулесе" перераспределение прожекторов было следующим: с мостиков две пары прожекторов перенесли на прожекторные платформы, закрепленные в нижней части обеих опорных ног фок-мачты, еще две пары прожекторов перенесли на верхнюю платформу кормовой палубной надстройки. Оставшиеся две пары прожекторов сняли.
